ESD 孤立导体的定义

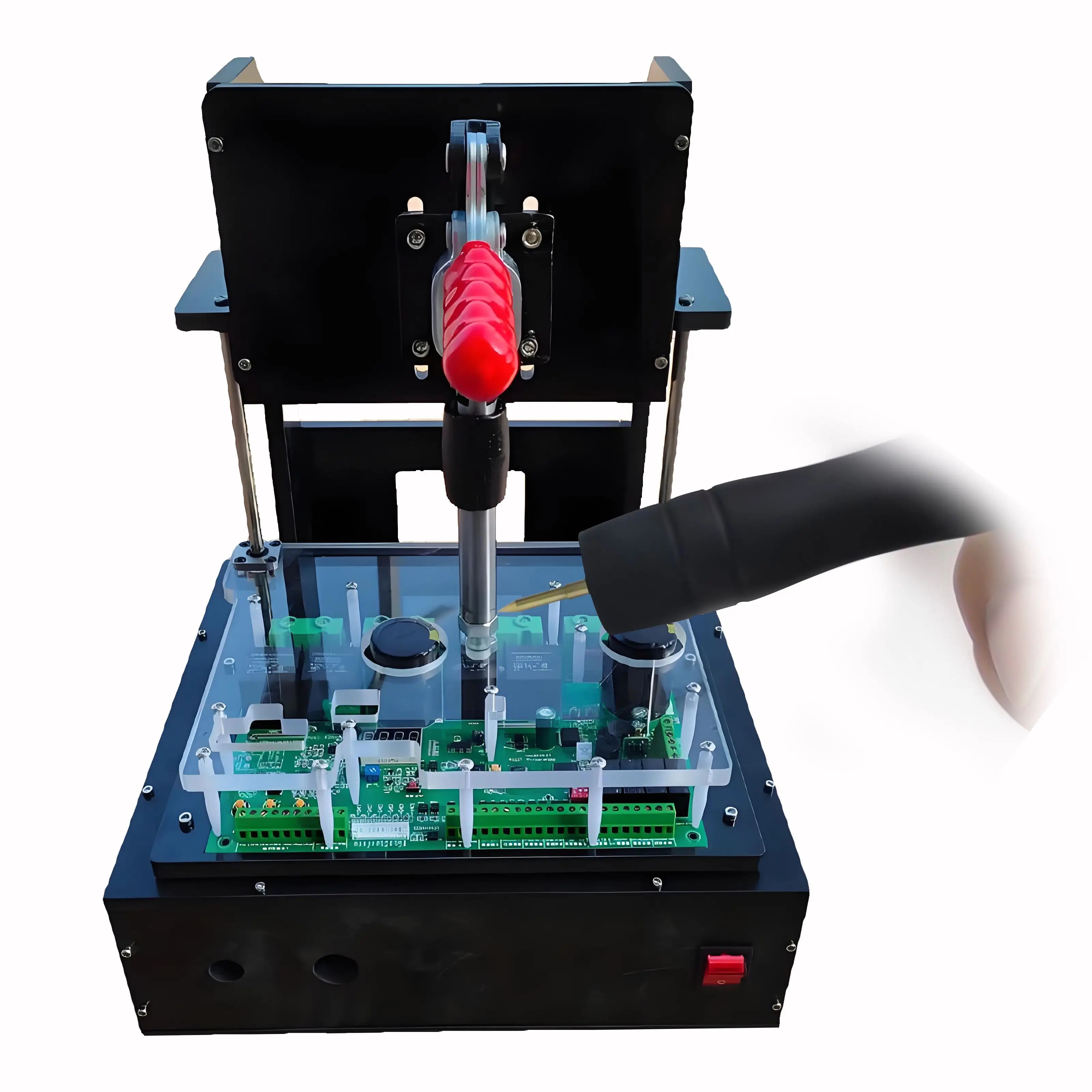

在电子工业中，特别是涉及到静电放电（ESD）控制的领域，孤立导体是一个重要的概念。根据ANSI/ESD S20.20标准，孤立导体被定义为不能直接接地且无法等电位连接的导体。这些导体在静电环境中可能积累电荷，从而成为静电放电的潜在源，对ESD敏感器件构成威胁。孤立导体通常出现在半导体设备和测试站点，以及任何可能因缺乏有效接地而导致电荷积累的场合。

孤立导体的特征

绝缘状态：孤立导体与地之间保持绝缘，无论是直接还是间接的绝缘。这种绝缘状态使得电荷容易在导体表面积累，电荷无法自然消散。

电位差异：缺乏等电位连接，孤立导体无法与其他导体或地形成等电位连接，这意味着其电位可能与其他部分存在显著差异，与周围环境显著不同。。

接触风险：孤立导体有机会接触ESD敏感器件，这种接触可能引发静电放电，对敏感器件造成损害。

孤立导体的测试作业

对孤立导体进行测试的主要目的是评估其表面静电压水平，以确保其不会对ESD敏感器件构成威胁。以下是一个详细的测试作业流程，包括测试方法、所需工具和设备，以及注意事项。

一、测试方法

测试孤立导体的静电压通常有两种主要方法：非接触式静电压表和接触式静电压表。

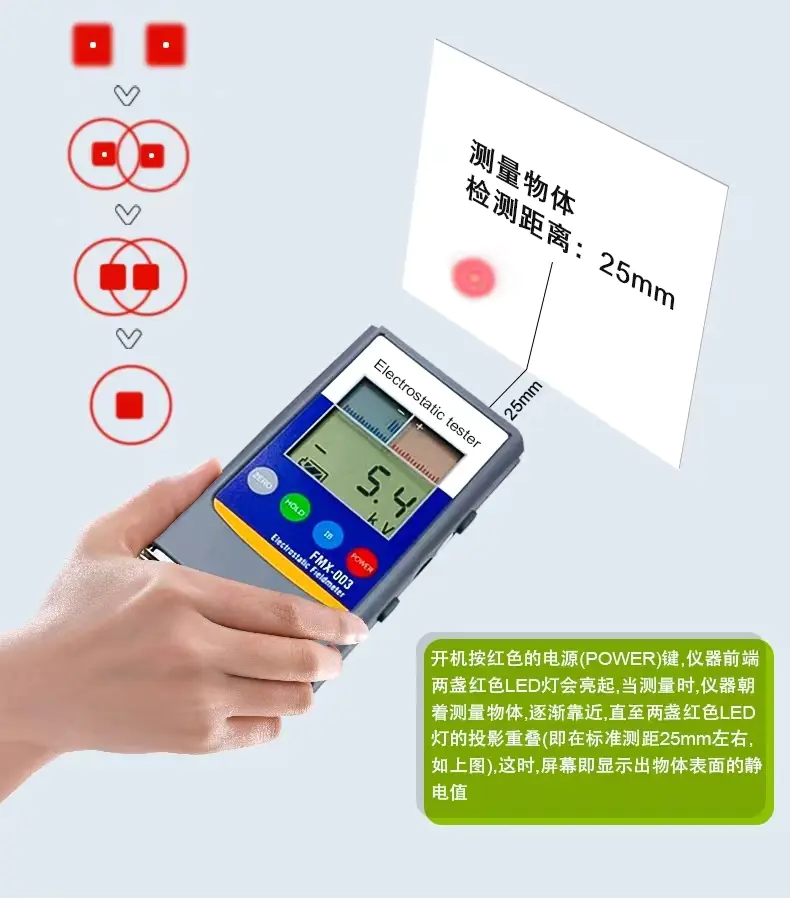

非接触式静电压表

确保静电压表调零并处于良好工作状态。

将静电压表的探头指向孤立导体表面，保持一定距离（根据仪器说明书确定）。

读取并记录静电压值。

原理：通过检测电场的磁感线强度来计算电压。

优点：无需与被测物体直接接触，减少了对被测物体的影响。

局限性：对于低静电压（如小于35V）的测量可能存在精度不足的问题；对于非平面物体表面的测量可能存在无法量测的情况。

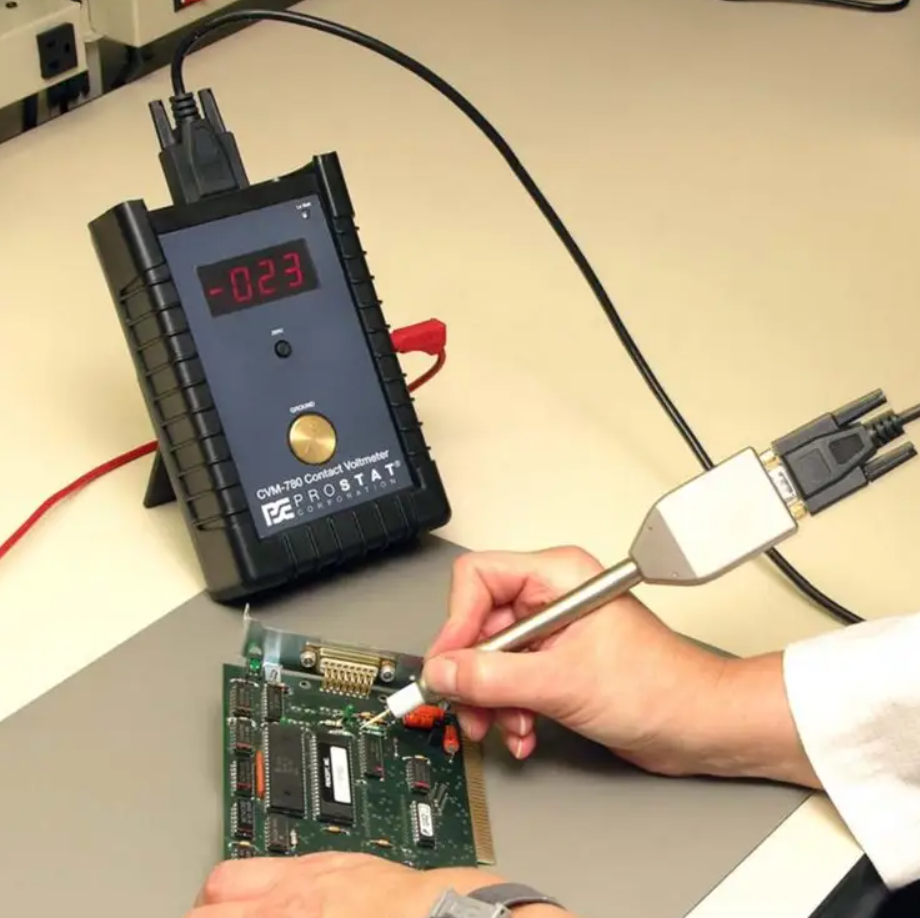

接触式静电压表

选择合适的探头（金属或陶瓷），确保探头干净无污染。

将静电压表接地并调零。

将探头轻轻接触孤立导体表面，确保接触良好。

读取并记录静电压值。

原理：通过接触式探头检测被测点的电荷，并基于公式V=Q/C计算静电压值。

优点：测量精度高，适用于各种形状的物体表面。

操作步骤：

二、所需工具和设备

静电压表：根据测试需求选择非接触式或接触式静电压表。

探头：对于接触式静电压表，需要选择合适的探头（金属或陶瓷）。

接地装置：确保测试过程中所有设备均良好接地，以防止静电积累。

辅助工具：如手套、防静电服等，以减少测试人员自身静电对测试结果的影响。

三、注意事项

安全：测试过程中应遵守相关安全规定，确保测试人员和设备的安全。

准确性：测试前应确保静电压表调零并处于良好工作状态；测试过程中应避免其他静电源对测试结果的干扰。

环境控制：测试环境应尽可能减少静电的产生和积累，如控制温湿度、使用防静电材料等。

记录与分析：测试过程中应详细记录静电压值及相关信息，以便后续分析和处理。

结论

ESD孤立导体是电子工业中需要特别关注的静电控制对象。通过采用合适的测试方法和工具，可以准确评估孤立导体的静电压水平，并采取相应的措施来消除或预防静电放电对敏感器件的损害。在实际操作中，应严格遵守相关标准和规定，确保测试结果的准确性和可靠性。同时，定期检测和维护也是保障电子设备稳定运行的重要措施之一。
