电子制造行业ESD管理质量控制计划（CP）

1. 总则

1.1 目的

为规范电子制造全流程静电防护（ESD）管理，预防静电放电对敏感器件（如SSD、集成电路、半导体器件等）造成损坏，降低生产不良率，确保产品质量稳定性，满足ANSI/ESD S20.20、IEC 61340国际标准及客户ESD管控要求，特制定本计划。本计划明确各环节ESD质量控制要求、责任分工、检测标准及改进措施，实现ESD风险“事前预防、事中管控、事后闭环”。

1.2 适用范围

本计划适用于电子制造企业所有涉及ESD敏感物料、产品的环节，包括但不限于：原材料入库/仓储、生产车间（贴片、焊接、组装、测试）、物料周转、成品检验/包装/出库、设备/工装维护、人员操作、环境管控及相关管理活动；覆盖所有相关部门、岗位及外来人员、外来物料。

1.3 核心原则

• 全员参与：所有相关岗位人员必须接受ESD培训，明确自身防护职责；
• 全流程管控：从物料入库到成品出库，每个环节均落实ESD控制措施，无遗漏；
• 标准化作业：所有ESD操作、检测、维护均遵循既定标准，可追溯、可验证；
• 风险优先：结合FMEA分析结果，优先管控高风险ESD隐患，持续优化管控措施；
• 持续改进：通过定期审核、异常分析、数据统计，不断完善ESD质量控制体系。

1.4 引用标准

ANSI/ESD S20.20《静电放电控制程序》、IEC 61340《静电防护通用标准》、企业ESD管控程序文件、客户ESD相关技术要求。

2. 组织职责与分工

责任部门	核心职责
品质部（牵头部门）	1. 负责本计划的制定、修订、宣贯及落地监督；2. 组织ESD检测、审核及异常分析，跟踪整改闭环；3. 负责ESD测量系统（如静电测试仪）的MSA分析与校准监督；4. 牵头FMEA分析，识别高风险ESD隐患并推动管控；5. 负责ESD相关记录的归档与审核。
生产部	1. 严格执行生产各环节ESD操作标准，规范人员作业行为；2. 负责生产现场ESD防护设施（离子风扇、接地装置等）的日常点检与维护；3. 配合品质部开展ESD检测、异常整改及培训工作；4. 落实ESD防护区的现场管控，杜绝违规操作。
设备部	1. 负责所有生产设备、工装、接地系统的ESD改造与维护；2. 定期检测设备接地电阻、防静电性能，确保符合标准；3. 负责ESD防护设备（离子风扇、静电消除器等）的故障维修与校准；4. 配合MSA分析，确保检测设备精度达标。
仓储部	1. 负责ESD敏感物料、成品的仓储、周转管控，落实防静电包装要求；2. 负责仓储区域ESD环境管控（温湿度、防静电地坪等）；3. 对入库物料的ESD防护性能进行验收，不合格物料严禁入库；4. 规范物料周转流程，避免摩擦生电、静电积聚。
人力资源部	1. 负责组织全员ESD培训、考核，确保持证上岗；2. 将ESD操作规范纳入岗位说明书及绩效考核；3. 配合品质部开展ESD意识宣传，提升全员防护意识。
采购部	1. 采购ESD防护用品（防静电服、腕带等）、物料（防静电包装、周转箱等）时，需明确ESD性能要求；2. 审核供应商ESD管控能力，优先选择符合标准的供应商；3. 负责不合格ESD物料的退换货处理。
行政部	1. 负责ESD防护区的环境维护（温湿度、空气净化、地坪保养等）；2. 负责外来人员、外来车辆的ESD管控，落实入场防护要求；3. 负责ESD防护用品的采购、发放与管理。
各生产岗位	1. 严格按照ESD操作规范作业，规范穿戴防护用品；2. 每日岗前点检自身及岗位ESD防护设施，发现异常及时上报；3. 参与ESD培训与考核，主动提升防护意识；4. 不违规操作、不随意更改ESD防护措施。

3. 核心ESD质量控制要求（按4M1E+全流程管控）

3.1 人员管控（Man）

3.1.1 培训与考核

• 新员工：必须接受不少于4学时的ESD专项培训（含理论+实操），考核合格后颁发《ESD上岗资格证》，无证不得上岗；
• 在岗员工：年度复训不少于2学时，每半年抽查考核1次，考核不合格者暂停上岗，重新培训考核合格后方可复工；
• 特殊岗位（贴片、测试、物料管理）：每季度额外开展1次ESD实操考核，重点考核防护穿戴、静电释放、物料操作规范；
• 培训内容：ESD危害、管控标准、操作规范、防护设施使用方法、异常处理流程、FMEA/MSA相关基础内容。

3.1.2 防护穿戴与操作规范

• 进入ESD防护区（EPA）必须规范穿戴防静电服、防静电鞋、防静电腕带（直接接触敏感器件岗位），穿戴后需经点检合格方可作业；
• 防静电服：纽扣扣齐、帽子戴好，不得外露头发、衣物边角，不得穿戴非防静电饰品（如手表、项链、戒指等）；
• 防静电腕带：一端紧贴皮肤（无手套隔离），另一端可靠接地，每日岗前点检腕带导通性（导通电阻1MΩ±10%），点检记录留存；
• 作业前必须通过人体静电释放仪释放静电（释放时间≥3秒），确认释放成功后方可接触物料、产品；
• 禁止用手直接触摸敏感器件引脚、芯片表面，必须佩戴防静电手套或使用防静电镊子；禁止粗暴操作、摩擦物料/产品，避免产生静电。

3.1.3 人员状态管控

干燥季节（湿度＜40%），员工需做好皮肤保湿（使用防静电护手霜），避免皮肤干燥导致静电积聚；禁止携带非防静电物品（如普通手机、钥匙、纸张）进入EPA区域；控制EPA区域人员流动，外来人员需经ESD防护处理、专人陪同方可进入。

3.2 设备/工装管控（Machine）

3.2.1 设备接地管控

• 所有生产设备（贴片机、焊接机、测试仪器等）、工装夹具、周转台必须可靠接地，接地电阻≤1Ω，每季度检测1次，检测记录留存；
• 接地线需规范布置，无老化、断裂、松动，每日点检接地线状态，发现异常立即停机整改；
• 设备外壳、操作面板需做防静电处理，表面电阻控制在10^6-10^9Ω，每月点检1次。

3.2.2 防静电设备管控

• 离子风扇：EPA区域关键岗位（贴片、测试）必须配备离子风扇，风扇开启状态下，离子平衡度≤±50V，除静电时间≤1秒（30cm距离）；每日点检风扇运行状态、离子平衡度，每月清洁1次风扇滤网，每半年校准1次；
• 静电测试仪：用于点检腕带、防静电服、物料表面静电，测试仪精度需符合MSA分析要求（GRR≤10%），每月校准1次，校准记录留存；
• 传送带：生产线上的传送带需做防静电处理，表面电阻10^6-10^9Ω，运转时开启离子风扇，避免摩擦生电；每周点检传送带防静电性能，及时清理表面粉尘。

3.2.3 工装夹具管控

接触敏感器件的工装夹具（镊子、托盘、治具等）必须采用防静电材质，表面电阻10^6-10^9Ω；每日点检工装防静电性能，定期清洁、维护，避免磨损导致防静电性能下降；新增工装需经ESD检测合格后方可投入使用。

3.3 物料/包装管控（Material）

3.3.1 物料入库验收

• ESD敏感物料（SSD、集成电路等）入库时，需检查外包装是否为防静电包装（屏蔽袋、防静电周转箱），包装上需有ESD敏感标识；
• 检测物料外包装表面电阻（10^6-10^9Ω）、屏蔽性能，不合格包装的物料严禁入库；
• 供应商需提供物料ESD防护检测报告，采购部联合品质部审核供应商ESD管控能力，不符合要求的供应商暂停供货。

3.3.2 物料仓储管控

• ESD敏感物料需存放在专用防静电仓储区域，仓储区域需划分EPA标识，配备温湿度监控、离子风扇；
• 物料存放需放在防静电货架、防静电托盘上，禁止直接接触地面、普通桌面；敏感物料与非敏感物料分区存放，严禁混放；
• 仓储环境温湿度控制在18-25℃、湿度40%-60%，每日记录温湿度数据；干燥季节开启加湿器，避免静电积聚。

3.3.3 物料周转管控

• ESD敏感物料周转必须使用防静电周转箱、周转袋，周转过程中避免堆叠、摩擦、碰撞，禁止裸放转运；
• 跨区域周转（如仓储→生产车间、车间→检验区）时，物料需密封在防静电包装内，转运工具（叉车、推车）需做防静电处理；
• 周转过程中，物料外包装不得破损，若有破损需立即更换合格防静电包装，重新检测后再转运。

3.3.4 耗材管控

生产、检验过程中使用的耗材（胶带、擦拭布、纸张等）必须为防静电型，禁止使用普通绝缘耗材；耗材入库前需检测防静电性能，合格后方可投入使用；建立防静电耗材台账，定期盘点、补充。

3.4 方法/制度管控（Method）

3.4.1 体系文件管控

品质部牵头建立完善ESD管控体系文件，包括但不限于：ESD操作规范、检测标准、异常处理流程、培训计划、FMEA分析报告、MSA分析报告；文件需定期修订（年度1次），确保与现场实操、行业标准一致；文件需发放至各相关部门、岗位，确保全员知晓。

3.4.2 操作流程管控

• 制定各岗位ESD标准化操作流程（SOP），明确操作步骤、防护要求、检测频次，张贴在岗位显眼位置；
• 生产各环节（贴片、焊接、组装、测试）需严格遵循ESD操作流程，重点管控敏感器件接触、静电释放、设备操作等环节；
• 跨工序交接时，需同步检查物料ESD防护状态，填写ESD交接记录，确保防护措施连续无遗漏。

3.4.3 FMEA与MSA应用管控

• FMEA应用：每半年组织1次ESD FMEA分析，结合4M1E风险因子，识别高风险失效模式（如接地电阻超标、腕带失效），量化风险等级（RPN值），制定优先管控措施，跟踪落实效果，更新FMEA报告；
• MSA应用：对静电测试仪、接地电阻测试仪等测量设备，每季度开展1次MSA分析（GRR分析），确保测量系统精度达标；若GRR＞30%，需立即校准设备、优化测量方法，重新分析直至合格。

3.5 环境管控（Environment）

3.5.1 ESD防护区（EPA）管控

• 明确划分EPA区域（生产车间、物料仓储、检验区），张贴明显的EPA标识、ESD警示标识，设置隔离设施（门禁、围栏），禁止非相关人员进入；
• EPA区域地面需铺设防静电地坪，表面电阻10^6-10^9Ω，每季度检测1次，每年维护1次；地坪无破损、无油污，及时清理粉尘；
• EPA区域内禁止使用非防静电设备、物品，严禁吸烟、饮食，避免产生静电或损坏防护设施。

3.5.2 温湿度与空气净化管控

• EPA区域温湿度控制在18-25℃、湿度40%-60%，安装24小时实时监控设备，每小时记录1次数据；温湿度超标时，及时开启加湿器、除湿器、空调调整；
• 加强空气净化，控制粉尘含量（≤0.1mg/m³），24小时开启空气净化设备，每月清洁1次滤网；粉尘过多会增加摩擦生电风险，需及时清理。

3.5.3 接地系统环境管控

EPA区域接地系统需独立设置，避免与其他电力接地混用；接地端子需标识清晰、固定牢固，定期检查接地土壤湿度，干燥季节适当浇水，确保接地电阻稳定达标。

3.6 成品管控

• 成品检验合格后，需立即装入防静电屏蔽袋、防静电包装盒，包装上需标注ESD敏感标识、生产日期、批次；
• 成品出库前，检测包装防静电性能，不合格成品严禁出库；
• 成品运输时，需使用防静电周转箱、专用运输车辆，避免运输过程中摩擦、碰撞产生静电，运输环境需符合温湿度要求。

4. 检测与监控要求

4.1 检测项目与标准

检测项目	检测标准	检测频次	检测方法	责任部门
防静电腕带导通性	导通电阻1MΩ±10%	每日岗前1次/人	使用静电测试仪点检，记录导通状态	生产部（岗位员工）
防静电服/鞋表面电阻	10^6-10^9Ω	每周1次	使用表面电阻测试仪，多点检测取平均值	品质部
设备/工装接地电阻	≤1Ω	每季度1次	使用接地电阻测试仪，检测接地端子	设备部
离子风扇离子平衡度	≤±50V	每日1次	使用离子平衡测试仪，30cm距离检测	生产部
EPA地坪表面电阻	10^6-10^9Ω	每季度1次	使用表面电阻测试仪，均匀布点检测	行政部+品质部
物料/包装表面电阻	10^6-10^9Ω	入库100%、季度抽检10%	使用表面电阻测试仪，检测包装表面	品质部+仓储部
温湿度	温度18-25℃，湿度40%-60%	每小时1次	温湿度监控仪实时记录，人工核对	生产部+仓储部
测量系统（MSA）	GRR≤10%	每季度1次	GRR分析方法，统计测量数据	品质部

4.2 监控要求

• 各责任部门需严格按照检测频次开展检测工作，如实填写检测记录，记录需清晰、完整、可追溯，不得造假；
• 品质部每日抽查各环节检测记录，每周开展1次现场ESD管控专项巡检，发现问题及时督促整改；
• 建立ESD检测数据统计台账，每月分析检测数据，识别管控薄弱环节，制定优化措施；
• 检测设备需定期校准，校准合格后方可使用，未校准、校准不合格的设备严禁投入检测。

5. 异常处理与整改

5.1 异常定义

凡不符合本计划ESD控制要求、检测标准的情况，均视为ESD异常，包括但不限于：防护用品不合格、设备接地失效、离子风扇故障、温湿度超标、物料包装不合格、违规操作、ESD相关产品不良等。

5.2 异常上报

• 岗位员工发现ESD异常时，需立即停止相关作业，第一时间向班组长、品质部上报，说明异常情况、发生地点、影响范围；
• 班组长接到上报后，需在30分钟内核实异常情况，重大异常（如批量产品因ESD损坏、高风险隐患）需立即上报部门负责人及品质部，严禁隐瞒不报。

5.3 异常处理与整改

• 品质部接到异常上报后，需立即组织相关部门开展异常分析，明确异常原因、责任部门、影响范围，制定整改措施、整改时限；
• 责任部门需严格按照整改措施、整改时限落实整改工作，整改过程中需做好记录，品质部跟踪整改进度；
• 整改完成后，责任部门需向品质部提交整改验收申请，品质部组织验收，验收合格后方可恢复作业；验收不合格的，需重新整改，直至合格；
• 重大ESD异常（如批量不良）需组织召开专题分析会，深入分析原因，制定长效管控措施，避免重复发生；
• 所有ESD异常处理、整改记录需留存归档，形成闭环管理，作为后续审核、优化的依据。

5.4 奖惩机制

将ESD管控工作纳入各部门、岗位绩效考核：严格执行本计划，未发生ESD异常、检测记录完整的部门/个人，给予表彰奖励；未落实管控要求、发生ESD异常、隐瞒不报、整改不到位的部门/个人，给予批评教育、绩效扣分，情节严重（如造成重大质量损失）的，追究相关人员责任。

6. 培训与意识提升

6.1 培训计划

人力资源部联合品质部制定年度ESD培训计划，明确培训对象、培训内容、培训时长、培训频次、考核方式，确保培训覆盖所有相关部门、岗位。

6.2 培训实施

• 培训采用“理论+实操”结合的方式，理论培训重点讲解ESD危害、管控标准、体系文件，实操培训重点讲解防护用品使用、设备操作、检测方法；
• 邀请行业专家、内部资深员工开展培训，确保培训质量；
• 培训后及时组织考核，考核合格者颁发上岗资格证，考核不合格者重新培训考核，直至合格。

6.3 意识提升

行政部联合品质部通过张贴ESD警示标识、悬挂宣传标语、发放宣传手册、开展ESD案例分享会、季度ESD知识竞赛等方式，提升全员ESD防护意识，营造“人人重视ESD、人人落实ESD”的氛围。

7. 记录管控

7.1 记录清单

ESD管理相关记录包括但不限于：ESD培训记录、考核记录、点检记录（腕带、离子风扇等）、检测记录（接地电阻、表面电阻等）、MSA分析报告、FMEA分析报告、异常处理记录、整改记录、巡检记录、物料验收记录、成品包装检测记录、温湿度记录等。

7.2 记录要求

• 所有记录需使用统一格式，填写清晰、完整、准确，不得涂改、造假，记录人、审核人需签字确认；
• 记录需采用纸质或电子形式留存，纸质记录需装订成册，电子记录需备份存档；
• 记录留存期限≥1年，涉及客户审核、体系审核、重大异常处理的记录，留存期限≥3年；
• 各责任部门负责本部门ESD相关记录的整理、归档，品质部负责记录的审核、监督。

8. 审核与持续改进

8.1 审核要求

• 品质部每半年组织1次ESD管理体系内部审核，审核范围覆盖所有相关部门、岗位、环节，对照本计划及行业标准，检查ESD管控措施落实情况、记录完整性、异常处理闭环情况；
• 每年邀请第三方审核机构开展1次ESD体系外部审核，配合客户开展ESD相关审核，针对审核中发现的问题，制定整改措施，跟踪落实；
• 审核结束后，形成审核报告，明确审核结论、存在问题、整改要求，下发至各责任部门，督促整改闭环。

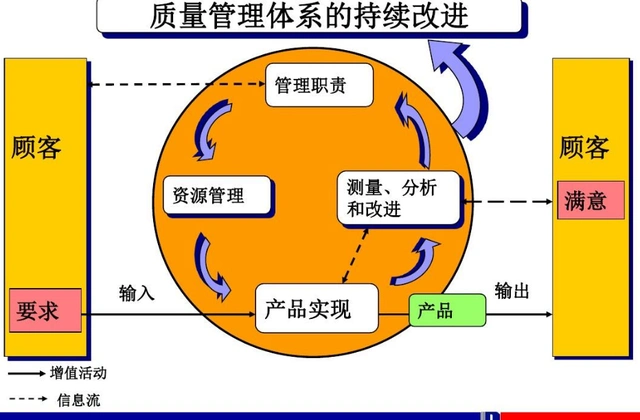

8.2 持续改进

• 品质部每月汇总ESD检测数据、异常处理情况，每季度汇总审核结果、培训效果，分析ESD管控存在的薄弱环节；
• 结合FMEA分析、MSA分析结果、客户反馈、行业标准更新，每年度对本计划进行修订、完善，优化管控措施；
• 定期组织各部门开展ESD管控经验交流，学习行业先进管控方法，持续提升企业ESD管理水平，降低ESD相关质量风险。

9. 附则

• 本计划由企业品质部负责解释、修订；
• 本计划自发布之日起正式实施，原有相关ESD管控规定与本计划不一致的，以本计划为准；
• 各相关部门、岗位需严格遵守本计划的各项要求，切实落实ESD质量控制措施，确保产品质量。

编制部门：品质部

编制日期：______年____月____日

审批人：______

审批日期：______年____月____日
