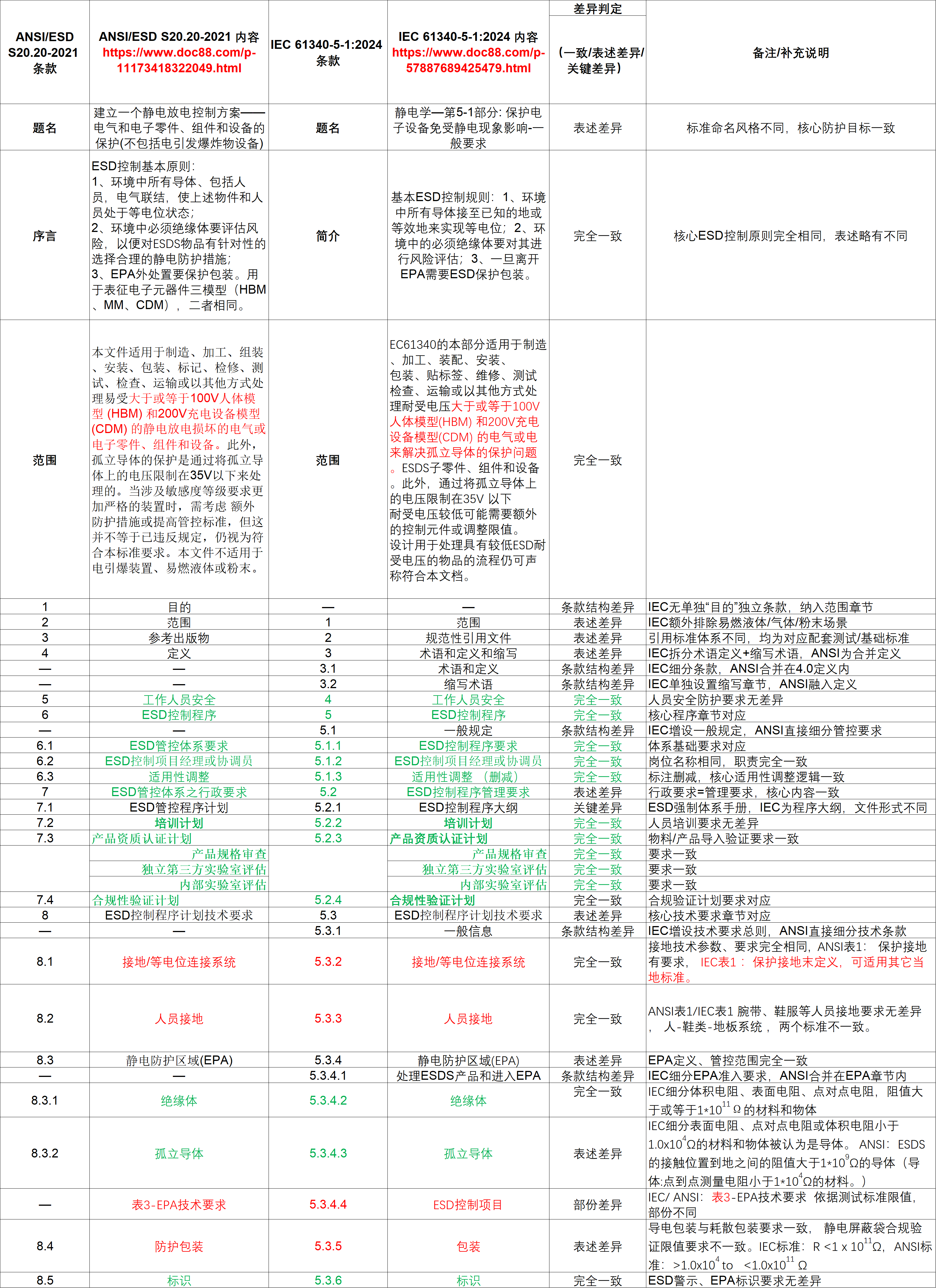

IEC 61340-5-1:2024 与 ANSI/ESD S20.20-2021 条款对应差异表
ANSI/ESD S20.20-2021 条款 | ANSI/ESD S20.20-2021 内容 | IEC 61340-5-1:2024 条款 | IEC 61340-5-1:2024 内容 | 差异判定 | 备注/补充说明 |
题名 | 建立一个静电放电控制方案——电气和电子零件、组件和设备的保护(不包括电引发爆炸物设备) | 题名 | 静电学—第5-1部分: 保护电子设备免受静电现象影响-一般要求 | 表述差异 | 标准命名风格不同，核心防护目标一致 |
序言 | ESD控制基本原则：1、环境中所有导体电气联结；2、环境中必须绝缘体要评估风险；3、EPA外处置要保护包装。用于表征电子元器件三模型（HBM、MM、CDM），二者相同。 | 简介 | 基本ESD控制规则：1、环境中所有导体接至已知的地或等效地来实现等电位；2、环境中的必须绝缘体要对其进行风险评估；3、一旦离开EPA需要ESD保护包装。 | 完全一致 | 核心ESD控制原则完全相同，表述略有不同 |
1.0 | 目的 | — | — | 条款结构差异 | IEC无单独“目的”独立条款，纳入范围章节 |
2.0 | 范围 | 1 | 范围 | 表述差异 | IEC额外排除易燃液体/气体/粉末场景 |
3.0 | 参考出版物 | 2 | 规范性引用文件 | 表述差异 | 引用标准体系不同，均为对应配套测试/基础标准 |
4.0 | 定义 | 3 | 术语和定义和缩写 | 表述差异 | IEC拆分术语定义+缩写术语，ESD为合并定义 |
— | — | 3.1 | 术语和定义 | 条款结构差异 | IEC细分条款，ESD合并在4.0定义内 |
— | — | 3.2 | 缩写术语 | 条款结构差异 | IEC单独设置缩写章节，ESD融入定义 |
5.0 | 工作人员安全 | 4 | 工作人员安全 | 完全一致 | 人员安全防护要求无差异 |
6.0 | ESD控制程序 | 5 | ESD控制程序 | 完全一致 | 核心程序章节对应 |
— | — | 5.1 | 一般规定 | 条款结构差异 | IEC增设一般规定，ESD直接细分管控要求 |
6.1 | ESD管控体系要求 | 5.1.1 | ESD控制程序要求 | 完全一致 | 体系基础要求对应 |
6.2 | ESD管控体系专员 | 5.1.2 | ESD协调员 | 表述差异 | 岗位名称不同，职责完全一致 |
6.3 | 适用性调整 | 5.1.3 | 适用性调整 （删减） | 表述差异 | IEC标注删减，核心适用性调整逻辑一致 |
7.0 | ESD管控体系之行政要求 | 5.2 | ESD控制程序管理要求 | 表述差异 | 行政要求=管理要求，核心内容一致 |
7.1 | ESD管控体系手册 | 5.2.1 | ESD控制程序大纲 | 关键差异 | ESD强制体系手册，IEC为程序大纲，文件形式不同 |
7.2 | 人员培训计划 | 5.2.2 | 培训计划 | 完全一致 | 人员培训要求无差异 |
7.3 | ESD控制物品导入计划 | 5.2.3 | 产品认可检验 | 表述差异 | 物料/产品导入验证要求一致 |
7.4 | ESD控制措施符合性验证计划 | 5.2.4 | 符合性验证计划 | 完全一致 | 合规验证计划要求对应 |
8.0 | ESD控制体系之技术要求 | 5.3 | ESD控制程序大纲的技术要求 | 表述差异 | 核心技术要求章节对应 |
— | — | 5.3.1 | 一般信息 | 条款结构差异 | IEC增设技术要求总则，ESD直接细分技术条款 |
8.1 | 接地/等电位连接系统 | 5.3.2 | 接地/等电位连接系统 | 完全一致 | 接地技术参数、要求完全相同 |
8.2 | 人员接地 | 5.3.3 | 人员接地 | 完全一致 | 腕带、鞋服等人员接地要求无差异 |
8.3 | ESD保护区(EPA) | 5.3.4 | 防静电工作区(EPA) | 表述差异 | EPA定义、管控范围完全一致 |
— | — | 5.3.4.1 | 处理ESDS产品和进入EPA | 条款结构差异 | IEC细分EPA准入要求，ESD合并在EPA章节内 |
8.3.1 | 绝缘体 | 5.3.4.2 | 绝缘体 | 关键差异 | 绝缘体判定电阻阈值不同 |
8.3.2 | 孤立导体 | 5.3.4.3 | 孤立导体 | 完全一致 | 孤立导体电压限值≤35V，要求相同 |
8.4 | 防护包装 | 5.3.5 | 包装 | 表述差异 | 包装防护要求、材料等级一致 |
8.5 | 标识 | 5.3.6 | 标识 | 完全一致 | ESD警示、EPA标识要求无差异 |
序号 | 标准模块/对应条款 | IEC 61340-5-1:2024 条款内容（精准原文提炼） | ANSI/ESD S20.20-2021 条款内容（精准原文提炼） | 差异判定 | 公司内部管控措施/ 备注 |
1 | 范围 Clause 1 | 适用于HBM≥100V、CDM≥200V、孤立导体≤35V的ESDS元器件/组件；排除电引爆装置、易燃液体/气体/粉末场景 | 适用于同等敏感度ESDS产品；仅排除电引爆装置，未提及易燃易爆场景排除要求 | 表述差异 | 内部管控，文件描述 ________________ |
2 | 术语定义 Clause 3 | 采用IEC/ISO国际通用静电术语，无专属行业缩写强制定义 | 采用ESDA专属术语，强制定义EPA、ESDS、PEI等专属缩写，贴合北美行业习惯 | 表述差异 | 内部管控，文件描述________________ |
3 | 绝缘体判定 Clause 3.6 | 表面电阻≥1×10¹²Ω或体积电阻≥1×10¹²Ω·cm，判定为静电绝缘体 | 表面电阻≥1×10⁹Ω即判定为静电绝缘体，阈值远低于IEC | 关键差异 | 按IEC从严判定，避免材料误分类导致ESD风险 |
4 | 管理职责 Clause 4.1 | 最高管理者负责资源保障、职责划分，无强制专属岗位命名 | 强制设立专职ESD协调员，全权负责体系落地、审核与整改，岗位职责细化 | 表述差异 | 明确ESD归口负责人，履行协调员职责 |
5 | 文件化要求 Clause 4.2 | 需程序文件、作业指导书、记录，无固定核心文件名，适配ISO体系 | 强制编制《ESD控制计划》作为核心纲领文件，所有管控要求纳入其中 | 关键差异 | 编制专属ESD控制计划，覆盖全流程管控要求 |
6 | 培训与能力 Clause 4.3 | 全员岗前+定期复训，考核合格上岗，无强制认证要求 | EPA区域人员专项培训+实操考核，鼓励第三方认证，复训周期更严格 | 表述差异 | 建立培训考核档案，定期复训并留存记录 |
7 | 内审与评审 Clause 4.4 | 定期内审+管理评审，纠正预防措施闭环 | 年度强制性符合性审核+管理评审，整改时限明确 | 完全一致 | 每年开展一次ESD专项内审与管理评审 |
8 | 接地与等电位 Clause 5.2 | 接地系统总阻抗≤1Ω，单点等电位接地，所有导体共地 | 接地系统阻抗≤1Ω，等电位汇流排接地，细分各类接地分支要求 | 完全一致 | 定期检测接地电阻，留存测试记录 |
9 | 人员腕带防护 Clause 5.3 | 腕带电阻：1×10⁶Ω ≤ R ≤ 3.5×10⁷Ω，1s内泄放电压＜100V | 坐姿腕带电阻＜3.5×10⁷Ω，无下限要求，人体电压＜100V | 表述差异 | 每日上岗前检测腕带，合格后方可进入EPA |
10 | 鞋服与地板系统 Clause 5.3 | 鞋+地板系统电阻≤1×10⁹Ω，行走人体电压＜100V | 鞋地系统电阻≤1×10⁹Ω，人体静态/行走电压均＜100V | 完全一致 | 定期检测鞋地系统，更换不合格耗材 |
11 | EPA材料电阻 Clause 5.4 | 导电材料≤1×10⁶Ω/；耗散材料1×10⁶-1×10⁹Ω/ | 材料电阻限值与IEC完全一致，分级标准相同 | 完全一致 | EPA区域禁用超标绝缘材料，定期抽检 |
12 | 工艺必要绝缘体（PEI）Clause 5.4 | 需距离控制、离子中和、定期监控，无量化间距要求 | PEI与ESDS产品最小间距≥30.5cm（12英寸），强制量化间距 | 关键差异 | 现场按30.5cm间距管控，加装离子中和设备 |
13 | 孤立导体电压 Clause 5.4.7 | EPA内孤立导体电压≤35V，强制限值 | EPA内孤立导体电压≤35V，强制限值 | 完全一致 | 定期检测EPA内孤立导体电压，超标及时处置 |
14 | 电离设备 Clause 5.5 | 衰减时间：1000V→100V≤1.0s，符合IEC 61340-4系列 | 衰减时间：1000V→100V≤1.0s，符合ESD STM系列 | 表述差异 | 定期校准离子风机，确保衰减时间达标 |
15 | 包装运输 Clause 5.6 | 符合IEC 61340-5-3，采用静电耗散/导电材料 | 符合ESD STM11.1/11.2，材料等级要求一致 | 表述差异 | 选用合规ESD包装材料，杜绝普通绝缘包装 |
16 | 测试方法引用 Clause 6.1 | 引用IEC 61340-4系列国际测试标准 | 引用ESD STM系列北美专属测试标准 | 表述差异 | 按从严标准执行测试，确保结果等效 |
17 | 验证频次 Clause 6.2 | 腕带每日测；系统定期测；年度全面验证 | 腕带每日测；系统季度测；年度全面审核 | 表述差异 | 严格执行频次要求，完整留存所有测试记录 |
18 | 不合格处置 Clause 6.3 | 不合格立即整改，执行纠正预防措施 | 不合格隔离、标注、限期整改，记录可追溯 | 完全一致 | 建立不合格台账，闭环整改并验证效果 |

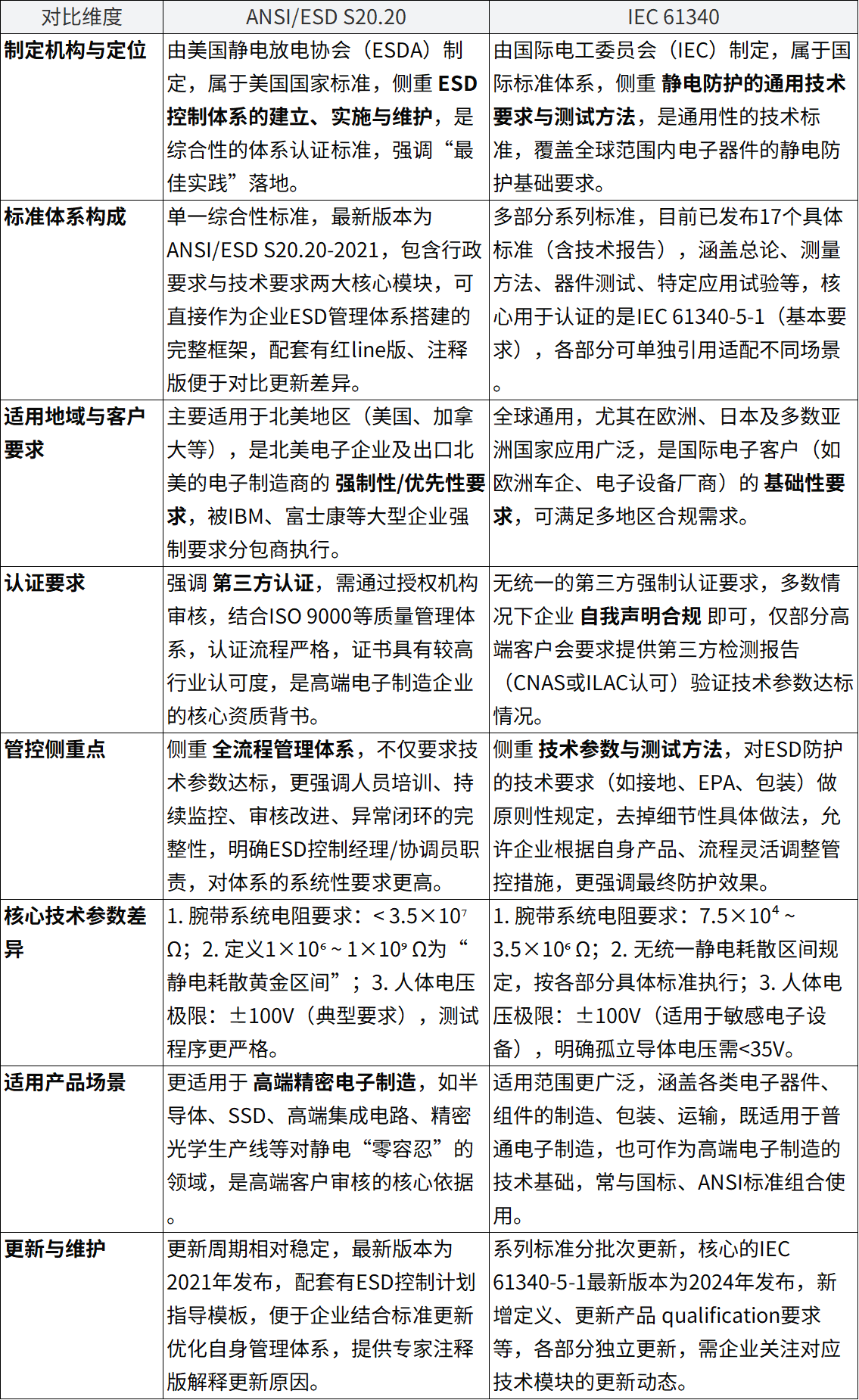

对比维度 | ANSI/ESD S20.20 | IEC 61340 |
|---|---|---|
制定机构与定位 | 由美国静电放电协会（ESDA）制定，属于美国国家标准，侧重 ESD控制体系的建立、实施与维护，是综合性的体系认证标准，强调“最佳实践”落地。 | 由国际电工委员会（IEC）制定，属于国际标准体系，侧重 静电防护的通用技术要求与测试方法，是通用性的技术标准，覆盖全球范围内电子器件的静电防护基础要求。 |
标准体系构成 | 单一综合性标准，最新版本为ANSI/ESD S20.20-2021，包含行政要求与技术要求两大核心模块，可直接作为企业ESD管理体系搭建的完整框架，配套有红line版、注释版便于对比更新差异。 | 多部分系列标准，目前已发布17个具体标准（含技术报告），涵盖总论、测量方法、器件测试、特定应用试验等，核心用于认证的是IEC 61340-5-1（基本要求），各部分可单独引用适配不同场景。 |
适用地域与客户要求 | 主要适用于北美地区（美国、加拿大等），是北美电子企业及出口北美的电子制造商的 强制性/优先性要求，被IBM、富士康等大型企业强制要求分包商执行。 | 全球通用，尤其在欧洲、日本及多数亚洲国家应用广泛，是国际电子客户（如欧洲车企、电子设备厂商）的 基础性要求，可满足多地区合规需求。 |
认证要求 | 强调 第三方认证，需通过授权机构审核，结合ISO 9000等质量管理体系，认证流程严格，证书具有较高行业认可度，是高端电子制造企业的核心资质背书。 | 无统一的第三方强制认证要求，多数情况下企业 自我声明合规 即可，仅部分高端客户会要求提供第三方检测报告（CNAS或ILAC认可）验证技术参数达标情况。 |
管控侧重点 | 侧重 全流程管理体系，不仅要求技术参数达标，更强调人员培训、持续监控、审核改进、异常闭环的完整性，明确ESD控制经理/协调员职责，对体系的系统性要求更高。 | 侧重 技术参数与测试方法，对ESD防护的技术要求（如接地、EPA、包装）做原则性规定，去掉细节性具体做法，允许企业根据自身产品、流程灵活调整管控措施，更强调最终防护效果。 |
核心技术参数差异 | 1. 腕带系统电阻要求：< 3.5×10⁷ Ω；2. 定义1×10⁶ ~ 1×10⁹ Ω为“静电耗散黄金区间”；3. 人体电压极限：±100V（典型要求），测试程序更严格。 | 1. 腕带系统电阻要求：7.5×10⁴ ~ 3.5×10⁶ Ω；2. 无统一静电耗散区间规定，按各部分具体标准执行；3. 人体电压极限：±100V（适用于敏感电子设备），明确孤立导体电压需<35V。 |
适用产品场景 | 更适用于 高端精密电子制造，如半导体、SSD、高端集成电路、精密光学生产线等对静电“零容忍”的领域，是高端客户审核的核心依据。 | 适用范围更广泛，涵盖各类电子器件、组件的制造、包装、运输，既适用于普通电子制造，也可作为高端电子制造的技术基础，常与国标、ANSI标准组合使用。 |
更新与维护 | 更新周期相对稳定，最新版本为2021年发布，配套有ESD控制计划指导模板，便于企业结合标准更新优化自身管理体系，提供专家注释版解释更新原因。 | 系列标准分批次更新，核心的IEC 61340-5-1最新版本为2024年发布，新增定义、更新产品 qualification要求等，各部分独立更新，需企业关注对应技术模块的更新动态。 |
