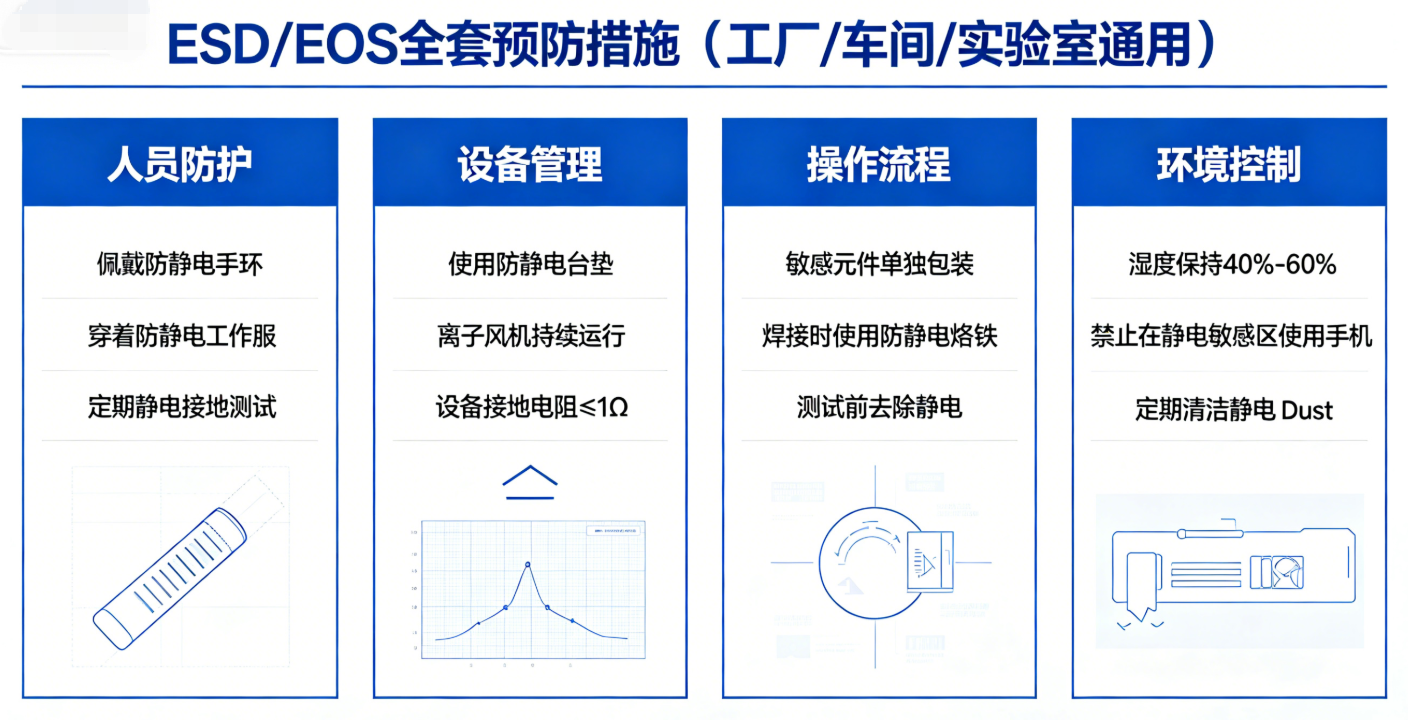

ESD/EOS 全套预防措施（工厂 / 车间 / 实验室通用，可直接做 SOP、培训教材）
发布日期：2026-05-03 18:24:28
发布人员：思研
📌 文章核心导读
分人员、环境、物料、设备、作业、电路设计、管控体系七大块，全覆盖、落地可执行。一、人员防静电预防（最关键）进入静电敏感区域必须穿防静电服、防静电鞋全程佩戴防静电手环，每日点检、接地可靠接触 PCB / 芯片前先触摸接地金属释放静电禁止徒手摸芯片引脚、金手指、裸板电路禁止穿化纤、毛衣、羽绒服在工位剧烈摩擦严禁在静电区跑动、挥手、快速撕袋摩擦二、环境湿度与场地预防车间 / 实验室湿度控制：40%～60
分人员、环境、物料、设备、作业、电路设计、管控体系七大块，全覆盖、落地可执行。
一、人员防静电预防（最关键）
- 进入静电敏感区域必须穿防静电服、防静电鞋
- 全程佩戴防静电手环，每日点检、接地可靠
- 接触 PCB / 芯片前先触摸接地金属释放静电
- 禁止徒手摸芯片引脚、金手指、裸板电路
- 禁止穿化纤、毛衣、羽绒服在工位剧烈摩擦
- 严禁在静电区跑动、挥手、快速撕袋摩擦
二、环境湿度与场地预防
- 车间 / 实验室湿度控制：40%～60%RH
- 湿度低于 40% 必须加湿，干燥天是 ESD 高发期
- 地面铺设防静电地板 / 防静电地胶
- 划分静电敏感区域，张贴警示标识
- 工位设置等电位接地参考平面 RGP
三、物料与包装预防
- 敏感器件必须使用：防静电袋、导电周转箱、防静电托盘
- 禁止用普通塑料袋、气泡袋、泡沫直接包装 IC/PCB
- 物料存放密闭防静电柜，不露天堆放
- 周转运输使用防静电推车、导电轮
- 来料、半成品、成品全程防静电隔离
四、设备 & 工装治具预防
- 所有设备、治具、夹具可靠单点接地
- 工作台铺设防静电桌垫并单独接地
- 焊台、热风枪、测试仪器接地良好、无漏电
- 定期测设备外壳对地电压、接地电阻
- 治具加装防静电限流电阻、泄放回路
- 严格区分：安全地 PE、防静电地 RGP，做等电位连接，避免地电位差引发 EOS
- 老化、测试设备禁止漏电、虚地、悬浮运行。
五、作业操作规范（防 EOS 重点）
- 严禁带电插拔信号线、电源线、排线
- 接线先接地线，再接电源线；断电先断电源，再拆地线
- 禁止电源反接、错接、乱调压
- 维修 / 测试前先放电、再触碰电路板
- 上电电压严禁超规格，禁止随意拉偏高压
- 多人共用工位必须共地等电位，防止跨地 EOS 放电
六、电路设计 & 硬件防护（从源头防 ESD/EOS）
- 关键接口（USB、网口、按键、IO）加ESD 防护管、TVS 管
- 电源入口加压敏电阻、保险丝、浪涌抑制器
- PCB 布局：关键走线远离边缘、加地隔离、包地保护
- 敏感芯片外围增加限流电阻、滤波电容
- 整机做好完整接地、多点汇流到单点入地
- 接口增加隔离电路，规避地电位差造成 EOS
七、日常点检 & 体系管控
- 每日点检：手环、桌垫、接地、温湿度
- 定期校准：静电测试仪、接地电阻测试仪
- 定期做ESD 隐患排查、不良失效分析
- 新员工必做 ESD/EOS 培训，考核上岗
- 建立不良追溯机制，一旦出现 ESD/EOS 事故立即停工溯源
极简总结口诀（适合培训背诵）
人穿静电线手环，环境控湿不干燥；物料全用防静包，设备可靠接好地；严禁带电乱插拔，电路加护 TVS；日常点检常排查，ESD/EOS 能杜绝。
