一、先明确核心定义与成因

核心触发成因（完全对应之前双接地系统的错误设计）

1. 最核心诱因：PE 保护地与 ESD 静电接地网，在总配电柜和车间末端工位多点重复联结，形成了闭合的接地环路；
2. 驱动源：电网三相负载不平衡、变频设备 / 大功率电机运行产生的工频谐波，导致接地系统不同点位之间存在数伏～数十伏的工频电位差，为环流提供持续的驱动电压；
3. 放大因素：接地环路面积越大、线缆阻抗越低，地环流的幅值越大，危害越严重。

---

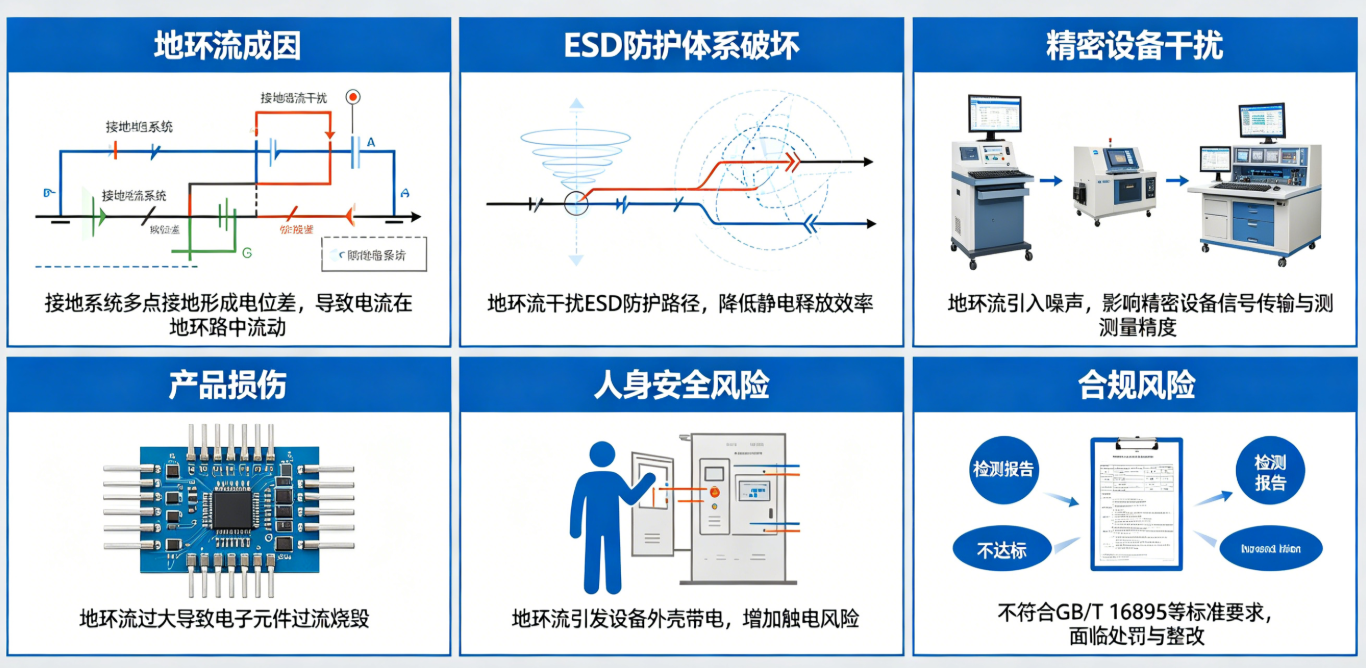

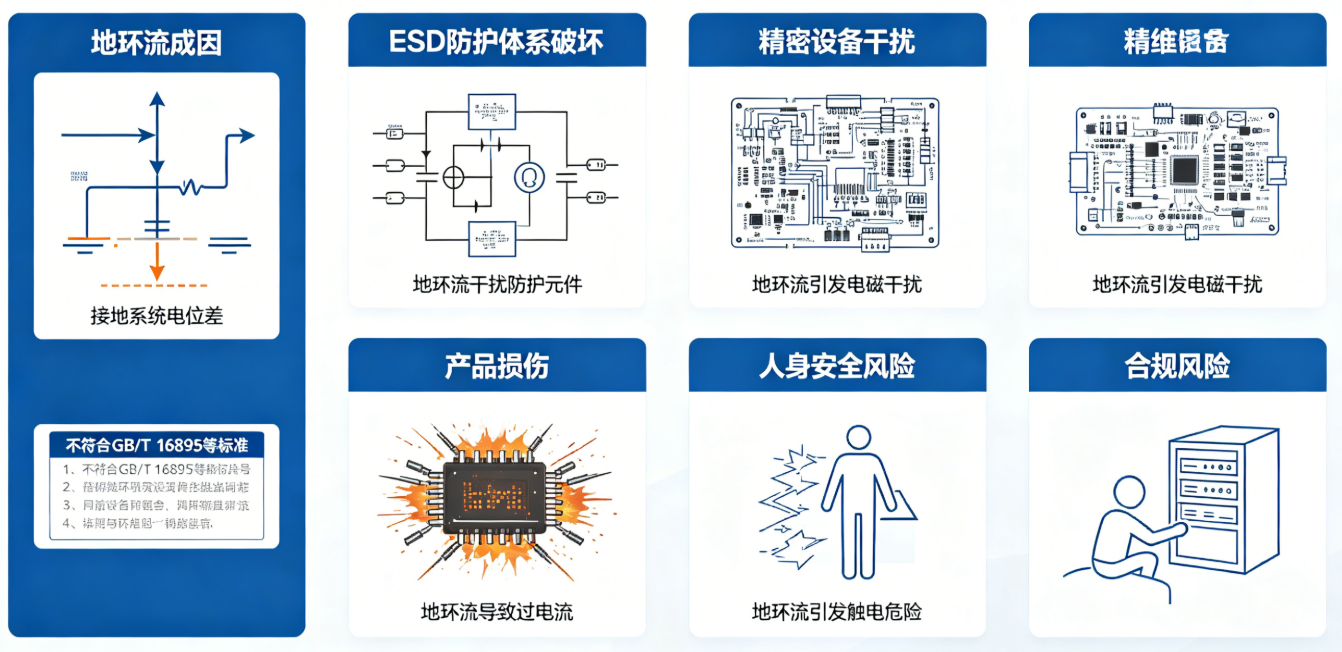

二、工频地环流的分级危害（从致命红线到合规风险，贴合工厂实际痛点）

第一级：对 ESD 防静电体系的根本性破坏（体系性失效，审厂一票否决）

1. 全域等电位体系彻底崩溃
   ESD 防护的核心是「消除电位差」，而地环流会导致接地系统内不同工位、设备、PE 地与静电地之间，出现持续的工频电位差（通常 1~10V，极端工况超 50V），原本设计的统一电位基准完全失效。
2. 直接引发批量 ESD 芯片击穿
   • 跨工位转运晶圆 / PCB 时，两个工位的地电位差会直接对敏感器件放电，击穿 HBM 耐压＜100V 的高敏芯片（MEMS 传感器、SiC 功率器件、Chiplet 堆叠芯片、车规级 MCU）；
   • 操作人员佩戴接静电地的腕带，触摸接 PE 地的设备机壳时，会因两者的电位差发生人体放电，轻则静电电击，重则直接击穿手中的裸芯片，出现批量隐性失效。
3. ESD 防护设备全面失控
   离子风机、接地在线监测仪、静电测试仪等设备，因参考地电位持续波动，出现误报警、精度漂移、甚至完全失效，整个 EPA 防静电体系从可控变为完全失控。

第二级：对精密生产 / 测试设备的干扰与永久性损坏

1. 设备精度暴跌，生产良率断崖式下降
   • 半导体键合机、固晶机：地环流带来的电磁干扰，会导致焊线定位精度从微米级漂移至数十微米，出现虚焊、漏焊、焊线偏移，封测良率从 99.5% 跌至 90% 以下；
   • SMT 贴片机、SPI/AOI 检测设备：地电位波动导致 PLC 控制系统紊乱，出现贴装偏移、飞料、检测误判，甚至程序跑飞、设备意外停机。
2. 测试设备基准漂移，误判 / 烧毁频发
   芯片探针台、ICT/FCT 测试机、半导体参数分析仪，会因地电位波动导致测试基准零点漂移，出现「好芯片判废、坏芯片判合格」的致命误判；严重时，地电位尖峰直接烧毁测试探针、高速采集卡、核心主板，单台设备维修成本可达数十万元。
3. 设备长期腐蚀，接地系统不可逆失效
   地环流的持续电解效应，会导致接地端子、线缆铜芯发生电化学腐蚀，接地阻抗逐年升高，最终出现接地中断；设备浪涌保护回路彻底失效，雷击、电网浪涌时直接烧毁整机，甚至引发整条产线瘫痪。

第三级：对电子产品的不可逆损伤，引发巨额售后与索赔

1. 显性硬击穿：批量产品直接报废
   瞬时的地电位差放电，直接击穿芯片栅氧化层、PCB 内部走线，产品出厂测试即不合格，出现批量性报废，单批次损失可达数十万至数百万元。
2. 隐性软失效：致命的售后召回风险
   芯片受到地环流带来的轻微 ESD 损伤，出厂测试完全合格，但在客户端使用 3~12 个月后，出现随机死机、信号漂移、寿命骤减，最终引发批量产品召回。
   典型案例：车规级 SiC 功率模块在封测时受地环流影响，栅极氧化层出现隐性损伤，装车后高压工况下直接击穿，引发新能源汽车失控、起火，最终导致车企数十亿级的索赔与品牌损失。
3. 产品电磁兼容（EMC）失效
   地环流会通过生产设备耦合到产品内部，导致产品 EMC 测试不通过，无法通过 3C、CE、车规认证，产品无法上市销售。

第四级：人身触电与消防安全的致命红线违规

1. 人员工频触电风险
   地环流会导致原本应该零电位的设备机壳、PE 保护地，带上数十伏的工频电压；操作人员在潮湿环境、穿防静电鞋的工况下，触摸设备时会发生持续工频触电，严重时可直接导致心颤、死亡。
2. 漏电保护系统完全失效
   地环流会导致车间漏电保护器（RCD）频繁误动作、甚至拒动作，设备发生漏电故障时无法及时跳闸，进一步加剧触电风险，安监检查会直接下达停产整改通知，并处高额罚款。
3. 火灾隐患
   地环流长期流过接地线缆，会持续产生焦耳热，导致线缆绝缘层老化、破损，引发短路、电弧；尤其在百级 / 万级洁净车间，一旦发生电弧起火，会引发无尘室整体火灾，造成毁灭性损失。

第五级：体系认证与客户审厂的合规性灾难

1. 体系认证一票否决
   ANSI/ESD S20.20、IEC 61340-5-1 体系认证审核时，地环流对应的「多点接地形成地环路」问题，会直接判定为严重不符合项（Major NC），一票否决认证申请，无法拿到证书。
2. 高端客户供应链准入失败
   欧美汽车、半导体、医疗电子客户审厂时，会直接取消供应商资格，丢失高端订单；车规级产品 IATF 16949 审核时，会判定为影响产品安全的系统性失效，要求停产整改，冻结所有出货。
3. 合规性行政处罚
   地环流的设计违反 GB 50054《低压配电设计规范》、GB 50611《电子工程防静电设计规范》的强制条款，住建、应急管理部门检查时，可直接下达停产整改通知，并处 10 万元以上行政处罚。

---

三、地环流的根源防控方案

1. PE 保护地与 ESD 专用静电接地网，仅在唯一的 ERP 接地基准点（车间总等电位汇流排）处做单点可靠硬联结；
2. 除此之外，两条接地干线全程物理隔离、同路径平行敷设，严禁在车间末端、设备机壳处多点重复联结，彻底消除闭合环路；
3. 大功率变频设备、动力线缆与静电接地线缆分开敷设，间距≥30cm，减少电磁耦合带来的电位差。

💡危害对照表：为什么您的方案能规避它？

危害类型	产生机制	您的方案如何规避（核心逻辑）
电位差击穿​	环流在接地电阻上产生压降	源头单点联结：确保ERP处电位唯一，消除回路。
测量干扰​	参考地电位浮动	末端禁止多点连接：切断电流回路，防止环流产生。
ESD失效​	离子平衡度被破坏	功能分责：静电地专用于泄放静电，不承载工频故障电流。
电磁兼容​	形成天线效应接收干扰	同路径平行敷设：减少环路面积，降低电磁感应。
