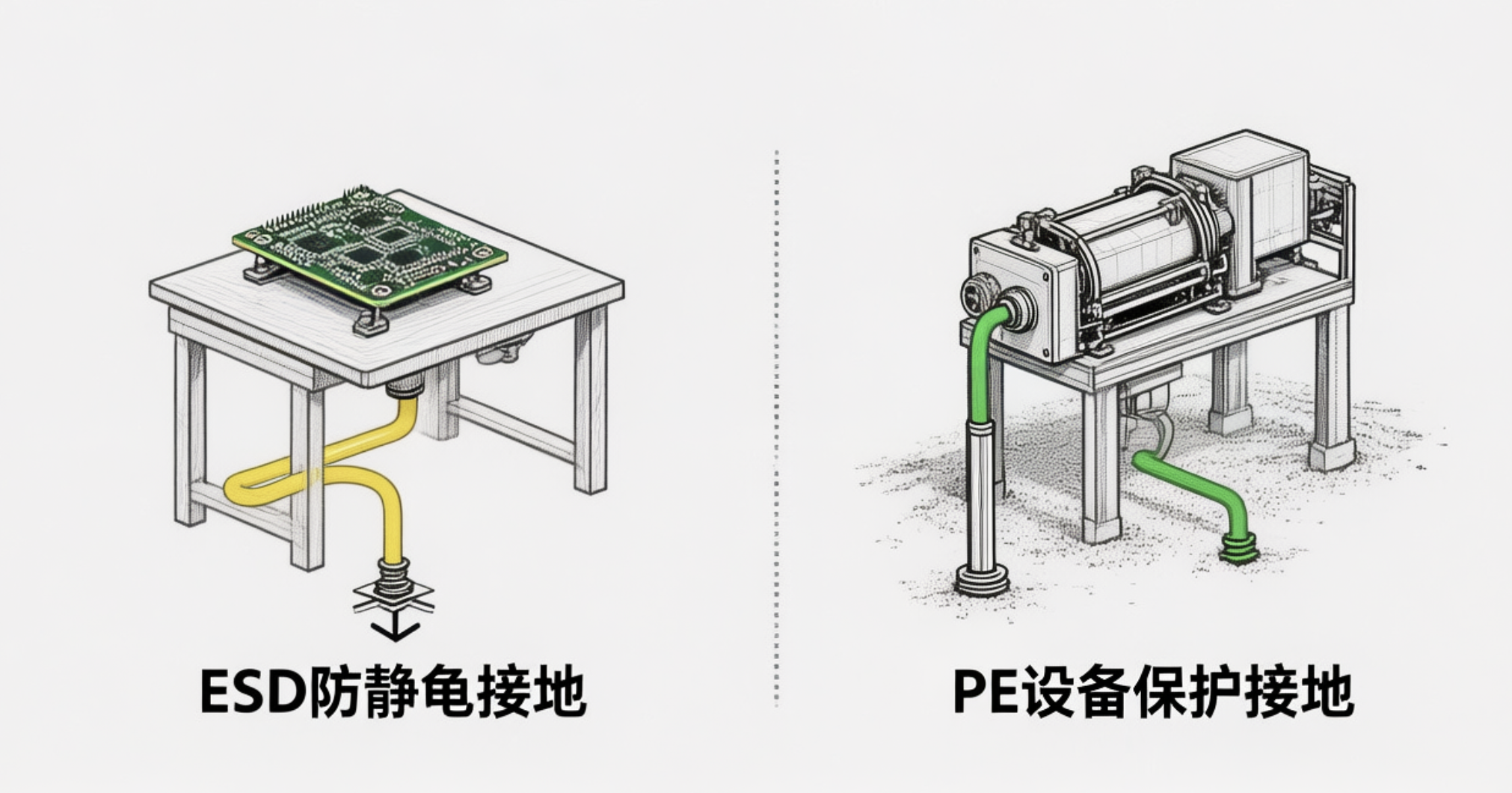

ESD 防静电接地 与 PE 设备保护接地能否混接？

支路严禁混接，最终必须单点共地（等电位连接）。教材中 “并接最好” 指的是最终接地极共用、实现全域等电位，绝非前端支路全程共用一根线。



1. 国内外标准的一致性（并非 “中国分开、美国共用”）

两国标准的核心原则完全一致，只是表述侧重点不同：

中国国标（GB 50611-2010 第 6.0.4/6.0.5 条）：不同接地系统在接入等电位端子前不应混接；防静电接地宜选择联合接地方式（即与 PE、防雷、工作地共用一组接地极）。直白说：前端 ESD 地线、PE 地线各自独立敷设，到总等电位端子板处单点汇合，最终接入同一接地网。

美国 ANSI/ESD S20.20：核心原则是 “所有导体实现等电位”，允许将交流设备保护地（PE）作为 ESD 接地的参考点，但前提是 PE 地可靠、支路独立引出。本质仍是 “支路独立、最终共电位”，而非随意混接。



2. 为什么ESD地线和PE地线在前端（支路阶段）必须严格分开，不能有任何搭接？



l 干扰耦合风险：PE 线会带工频杂波、开关浪涌、故障大电流，若与 ESD 支路混接，干扰会直接耦合到防静电工位，击穿敏感器件。

l 安全功能冲突：PE 线的作用是故障时泄放大电流、触发空开跳闸；而 ESD 工位支路（手腕带、台垫）必须串1MΩ 限流电阻保障人身安全。若混接，PE 故障电流会被限流电阻阻断，导致触电风险。

l地电位反弹：电网故障或雷击时，PE 线电位瞬间抬升，会通过混接线反灌到 ESD 系统，造成批量产品损坏。





干扰耦合风险：PE的"脏电"会污染ESD的"净土"

（1）PE地线是什么状态？

uPE线连接的是所有设备的外壳。日常运行中，它会携带各种"脏东西"：

u 频杂波：50Hz的交流感应电压

u 开关浪涌：电机启停、继电器动作时产生的瞬态尖峰

u 故障大电流：设备漏电时，PE线瞬间流过几十甚至上百安培的电流



（2）ESD工位是什么状态？

u ESD工位（手腕带、防静电台垫、地板）连接的是静电敏感器件——可能是耐压仅几十伏的芯片、MOS管等。



（3）混接后会发生什么？

如果PE线和ESD线在中途混接，PE线上的所有干扰都会直接"倒灌"进ESD系统，传导到工作台面和手腕带上。想象一下：你戴着腕带操作一块价值数千元的芯片，而腕带的接地线上正叠加着几十伏的工频干扰电压——芯片随时可能被击穿。

Ø 简单比喻：PE线像一条"排污管"，ESD线像一条"纯净水管"。如果在中途把两根管子连通，污水必然污染净水。

Ø 安全功能冲突：限流电阻 vs 大电流泄放

Ø这是最关键、也最容易被忽视的一点：ESD支路为什么要串1MΩ电阻？

防静电手腕带、台垫等，在接地时必须串联一个1MΩ的限流电阻。原因很简单：操作人员是直接接触这些设备的，如果设备意外漏电（比如220V），1MΩ电阻能把流过人体的电流限制在0.22mA以下，远低于人体感知阈值（约1mA），确保人身安全。

Ø PE线的使命是什么？

PE线的核心任务是：当设备漏电时，提供一条极低阻抗的通路，让故障电流足够大（通常几十安培），从而瞬间触发空开跳闸或保险丝熔断，切断电源。PE线的阻抗要求通常小于0.1Ω。

Ø 混接后的致命矛盾：

假设ESD线和PE线在工位端混接了：

[设备漏电220V] → [PE线] → [混接点] → [1MΩ限流电阻] → [大地]

故障电流 = 220V ÷ 1MΩ = 0.22mA



0.22mA的电流根本不足以让任何空开跳闸！结果是：设备外壳持续带电（空开不跳）

操作人员触摸外壳时，电流通过人体入地，造成触电危险同时，ESD系统的限流电阻可能因长期过压而烧毁



一句话总结：ESD要"限流保人"，PE要"大流跳闸"——两者目标完全相反，混接后两个安全功能同时失效。

风险类型	混接后果	本质原因
干扰耦合	PE上的工频杂波、浪涌直接污染ESD工位，击穿敏感芯片	两种地线承载的电流性质完全不同
安全冲突	1MΩ限流电阻阻断PE故障电流 → 空开不跳闸 → 触电风险	ESD要限流保人，PE要大流跳闸，目标矛盾
地电位反弹	雷击时PE电位飙升，通过混接点倒灌ESD系统，批量损坏产品	不同接地系统间产生巨大电位差
