接地电阻测试仪不同长度测试线（5/10/15m、10/20/40m）核心原因
发布日期：2026-06-23 20:22:33
发布人员：思研
📌 文章核心导读
接地电阻测试仪不同长度测试线（5/10/15m、10/20/40m）核心原因：一、先搞懂四线 / 三线接地测试原理（E/P/C 极）标准三极法测接地桩电阻：E 极（绿色）：接被测接地极（厂房接地桩）P
接地电阻测试仪不同长度测试线（5/10/15m、10/20/40m）核心原因：

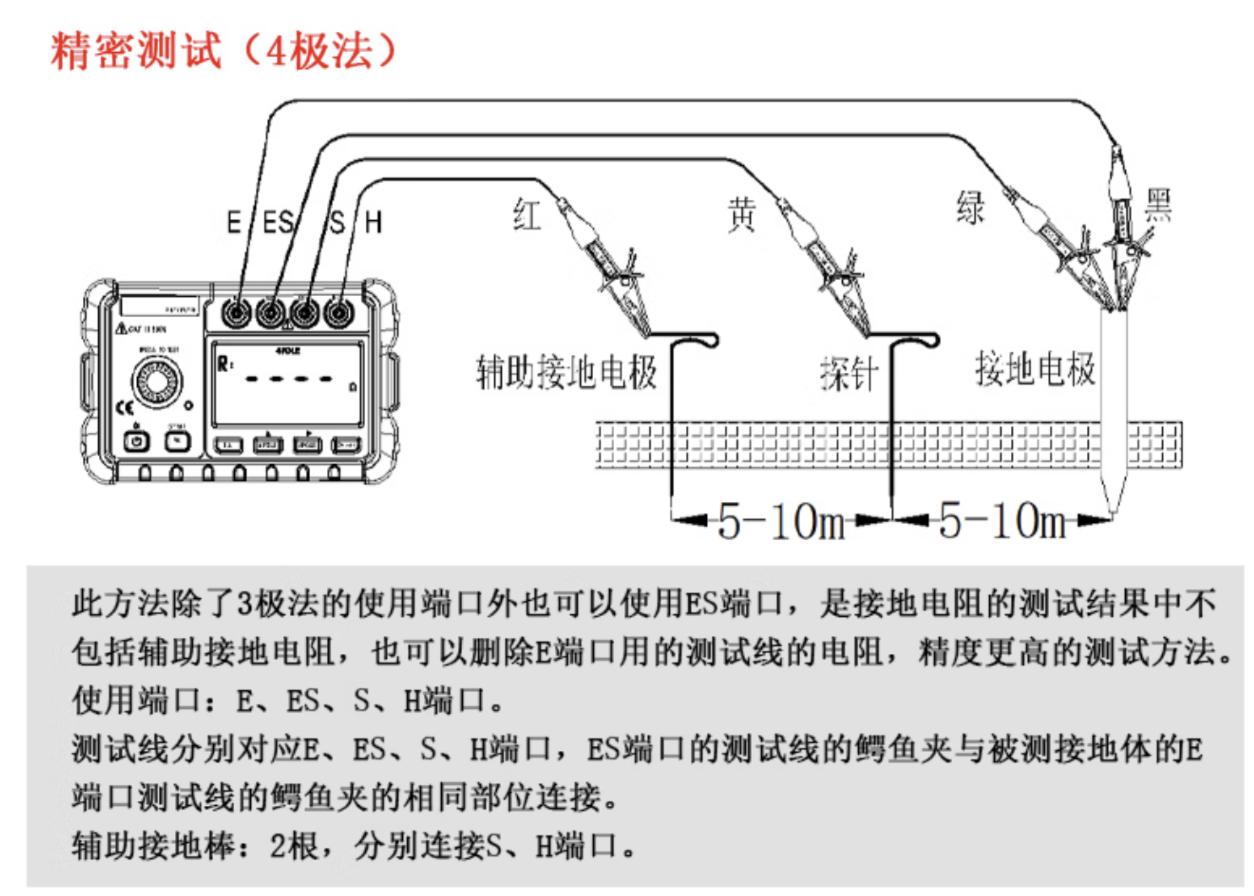

一、先搞懂四线 / 三线接地测试原理（E/P/C 极）
标准三极法测接地桩电阻：
- E 极（绿色）：接被测接地极（厂房接地桩）
- P 极（黄色）：电位探测极（电压辅助棒）
- C 极（红色）：电流探测极（电流辅助棒）
规范距离要求（GB 50169、DL/T 475）：

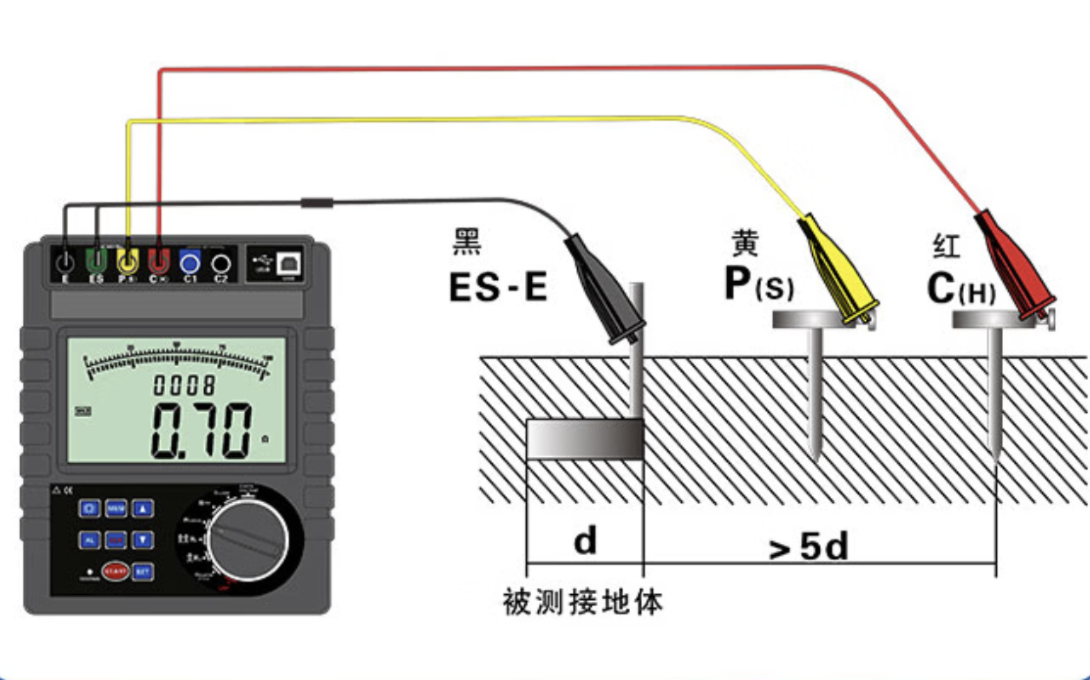

- 被测地极 E ↔ 电压极 P：5 倍接地极深度，常规≥5m

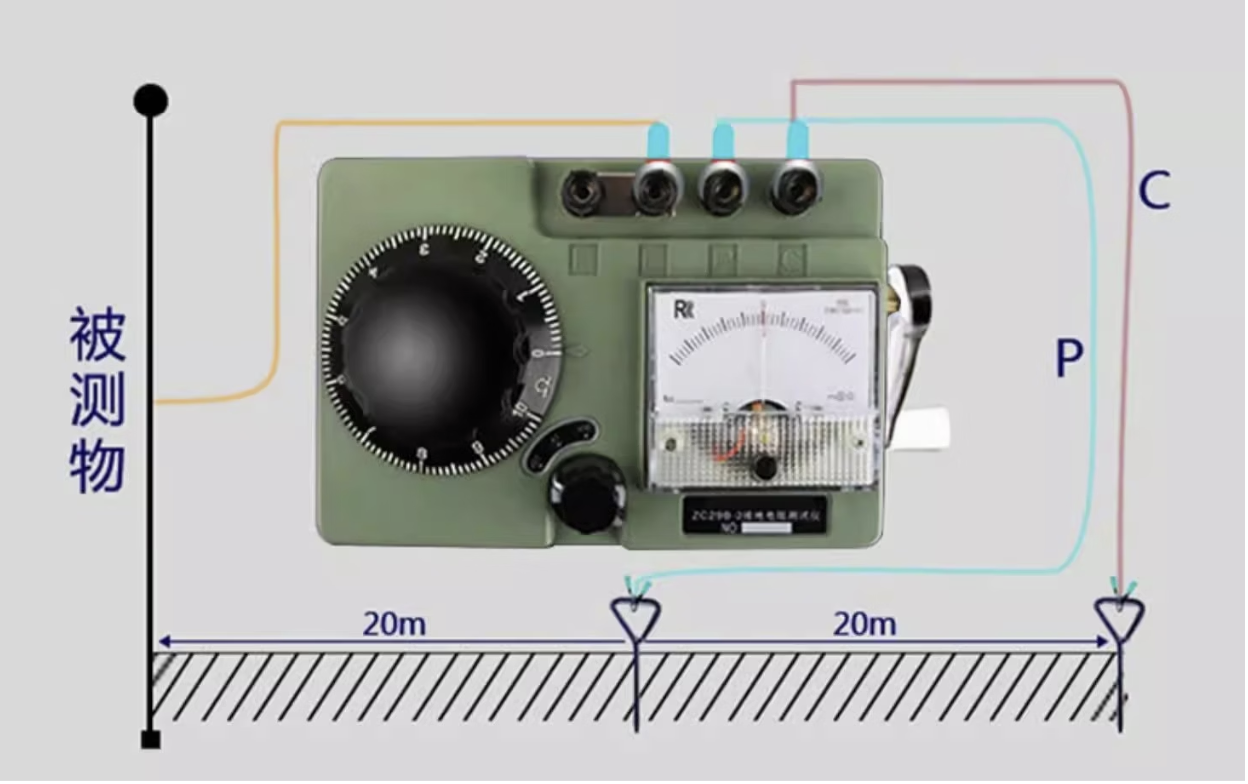

- E ↔ 电流极 C：10~20 倍接地极深度，常规≥20m
- P 要放在 E 与 C 中间 1/2~2/3 位置，才能消除土壤电阻误差，测出真实接地电阻
标准三极法测接地桩电阻：
- E 极（绿色）：接被测接地极（厂房接地桩）
- P 极（黄色）：电位探测极（电压辅助棒）
- C 极（红色）：电流探测极（电流辅助棒）
- 规范距离要求（GB 50169、DL/T 475）：
- 被测地极 E ↔ 电压极 P：5 倍接地极深度，常规≥5m
- E ↔ 电流极 C：10~20 倍接地极深度，常规≥20m
- P 要放在 E 与 C 中间 1/2~2/3 位置，才能消除土壤电阻误差，测出真实接地电阻
二、两套标配线长度对应两种主流测试场景
1. 短套装：5m (E) + 10m (P) +15m (C)
适用场景：小型简易接地、设备单根接地桩、防静电接地、小型设备单独接地极
- E 线 5m：就近夹被测接地桩，走线短不杂乱
- P 线 10m、C 线 15m：E-C 间距 15m，适合浅埋小型接地极（埋深 0.8~1.2m，电子车间 ESD 接地桩、仪器单点接地）
- 优势：线短轻便，SMT 车间、实验室、小型机柜接地现场快速检测，携带轻松
- 局限：不能测厂区总接地网、建筑物联合接地、防雷接地（距离不够，数据偏差极大）
适用场景：小型简易接地、设备单根接地桩、防静电接地、小型设备单独接地极
- E 线 5m：就近夹被测接地桩，走线短不杂乱
- P 线 10m、C 线 15m：E-C 间距 15m，适合浅埋小型接地极（埋深 0.8~1.2m，电子车间 ESD 接地桩、仪器单点接地）
- 优势：线短轻便，SMT 车间、实验室、小型机柜接地现场快速检测，携带轻松
- 局限：不能测厂区总接地网、建筑物联合接地、防雷接地（距离不够，数据偏差极大）
2. 长套装：10m (E) +20m (P) +40m (C)

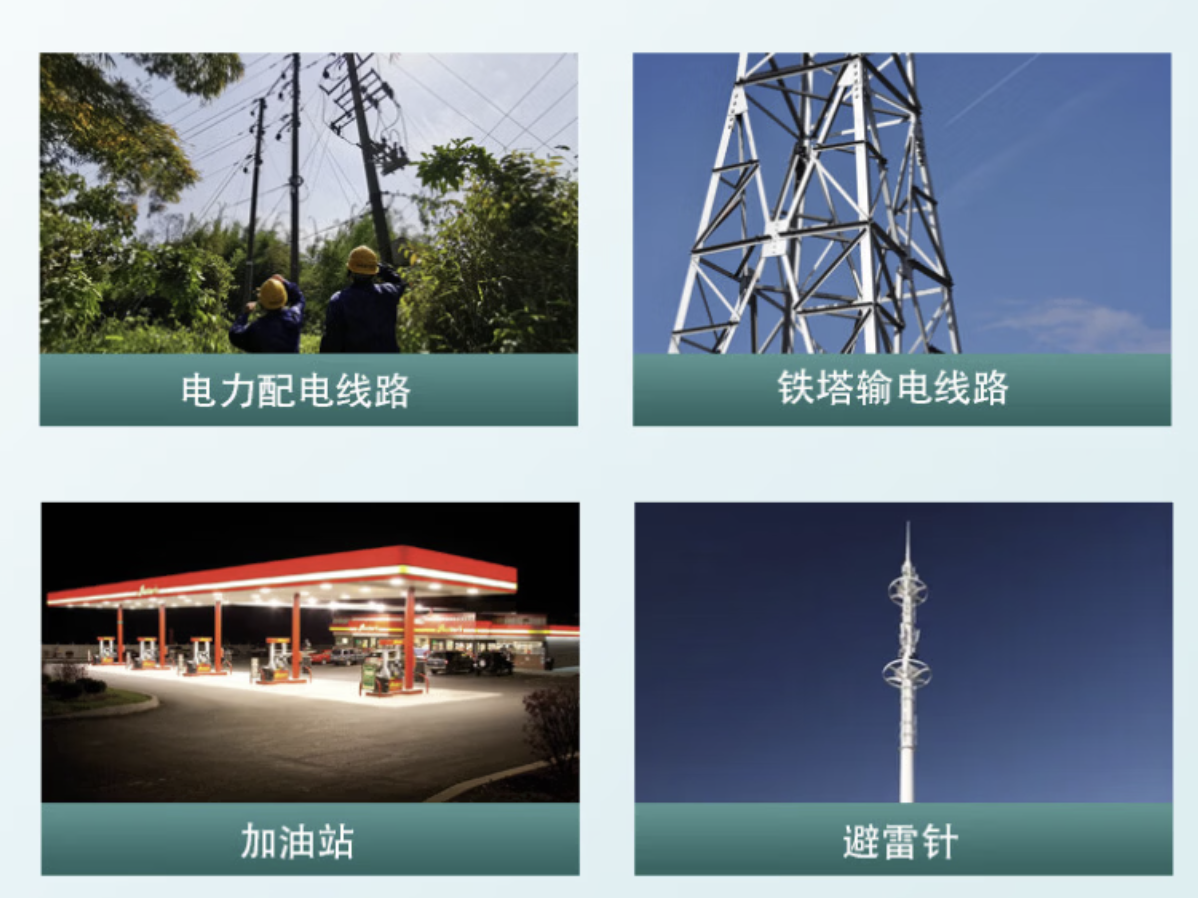

适用场景：厂房总接地网、建筑防雷接地、配电室、大型设备、户外铁塔、联合接地极
国标强制要求大型接地体：E 到电流极 C 距离≥20m，很多建筑地网需要 30~40m 拉开距离才能避开地网散流区：
- E 线 10m：厂房接地排大多在室内，10m 足够拉到室外打辅助棒

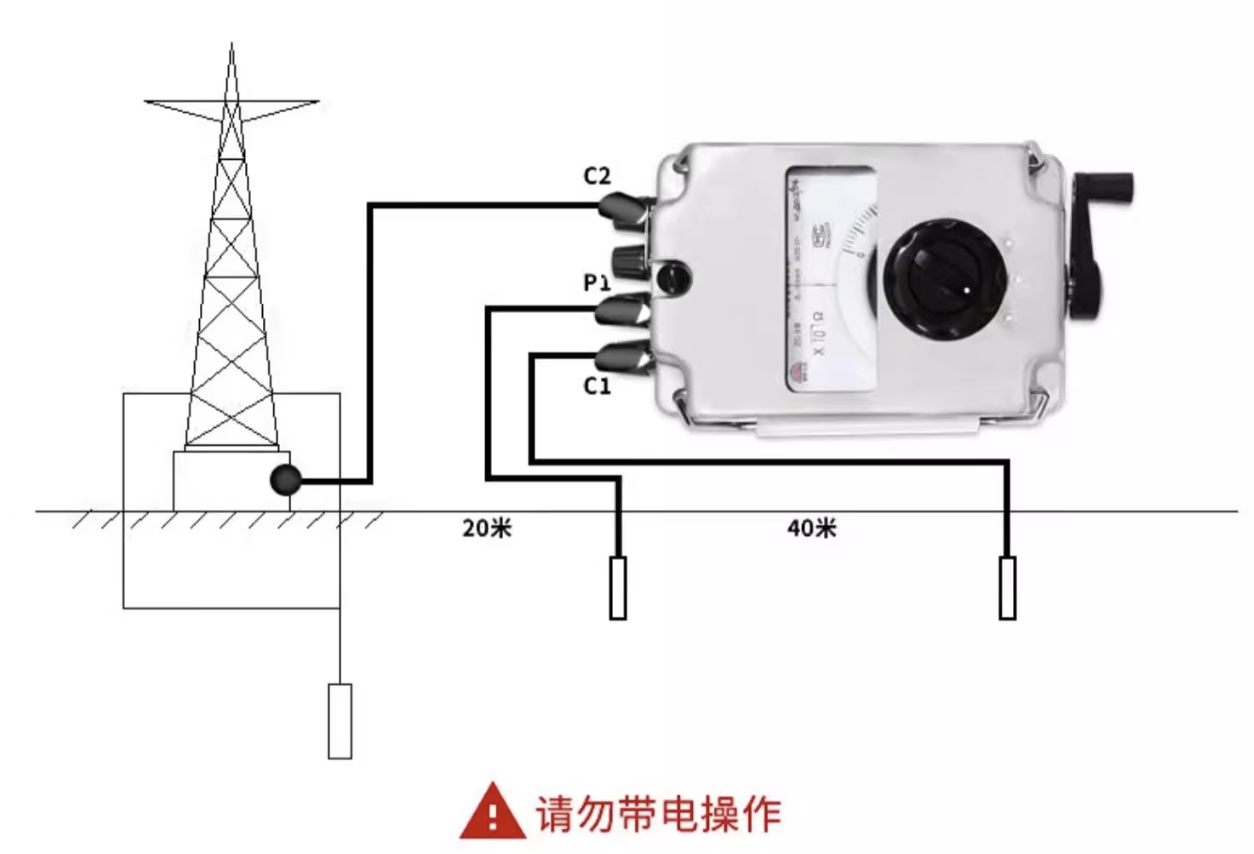

- P 线 20m、C 线 40m：E-C 间隔 40m，满足大型接地极、环形地网、防雷接地的测试距离规范
- 按照 DL/T 475《接地装置特性参数测量导则》，建筑联合接地体必须 E-C 间距≥40m 才能保证测量精度，短 5/10/15 米线测大楼接地会数值虚低、不合格误判
适用场景：厂房总接地网、建筑防雷接地、配电室、大型设备、户外铁塔、联合接地极
国标强制要求大型接地体：E 到电流极 C 距离≥20m，很多建筑地网需要 30~40m 拉开距离才能避开地网散流区：
- E 线 10m：厂房接地排大多在室内，10m 足够拉到室外打辅助棒
- P 线 20m、C 线 40m：E-C 间隔 40m，满足大型接地极、环形地网、防雷接地的测试距离规范
- 按照 DL/T 475《接地装置特性参数测量导则》，建筑联合接地体必须 E-C 间距≥40m 才能保证测量精度，短 5/10/15 米线测大楼接地会数值虚低、不合格误判
三、土壤、地网尺寸决定线长选型（标准依据）
-
小型独立接地极（ESD 防静电桩、机柜接地）
埋深浅、散流范围小，E-C 15m 足够 → 选用 5/10/15m 短线套装
对应标准：SJ/T 10694、GB 50611 电子防静电接地验收
-
建筑总接地、防雷、配电室环形地网
接地网面积大、散流半径大，辅助棒必须拉到地网散流区以外，要求 E-C≥40m → 选用 10/20/40m 长线套装
对应标准：GB 50169、DL/T 475、GB 50057 防雷规范
-
小型独立接地极（ESD 防静电桩、机柜接地） 埋深浅、散流范围小，E-C 15m 足够 → 选用 5/10/15m 短线套装 对应标准：SJ/T 10694、GB 50611 电子防静电接地验收
-
建筑总接地、防雷、配电室环形地网 接地网面积大、散流半径大，辅助棒必须拉到地网散流区以外，要求 E-C≥40m → 选用 10/20/40m 长线套装 对应标准：GB 50169、DL/T 475、GB 50057 防雷规范
四、补充两个关键细节
- 为什么不是统一一套线？
短线成本低、轻便，电子厂 ESD 检测高频使用；长线针对电力、建筑、防雷工程，工况要求更远极距，两种客户需求分开配套。
- 线长不匹配的误差后果
如果用 5/10/15m 短线去测整栋厂房联合接地：电流极 C 没拉出地网散流范围，土壤分流影响测量，测出接地电阻偏小，误以为接地合格，实际防雷 / 防静电不达标，审厂、安监会判定检测无效。

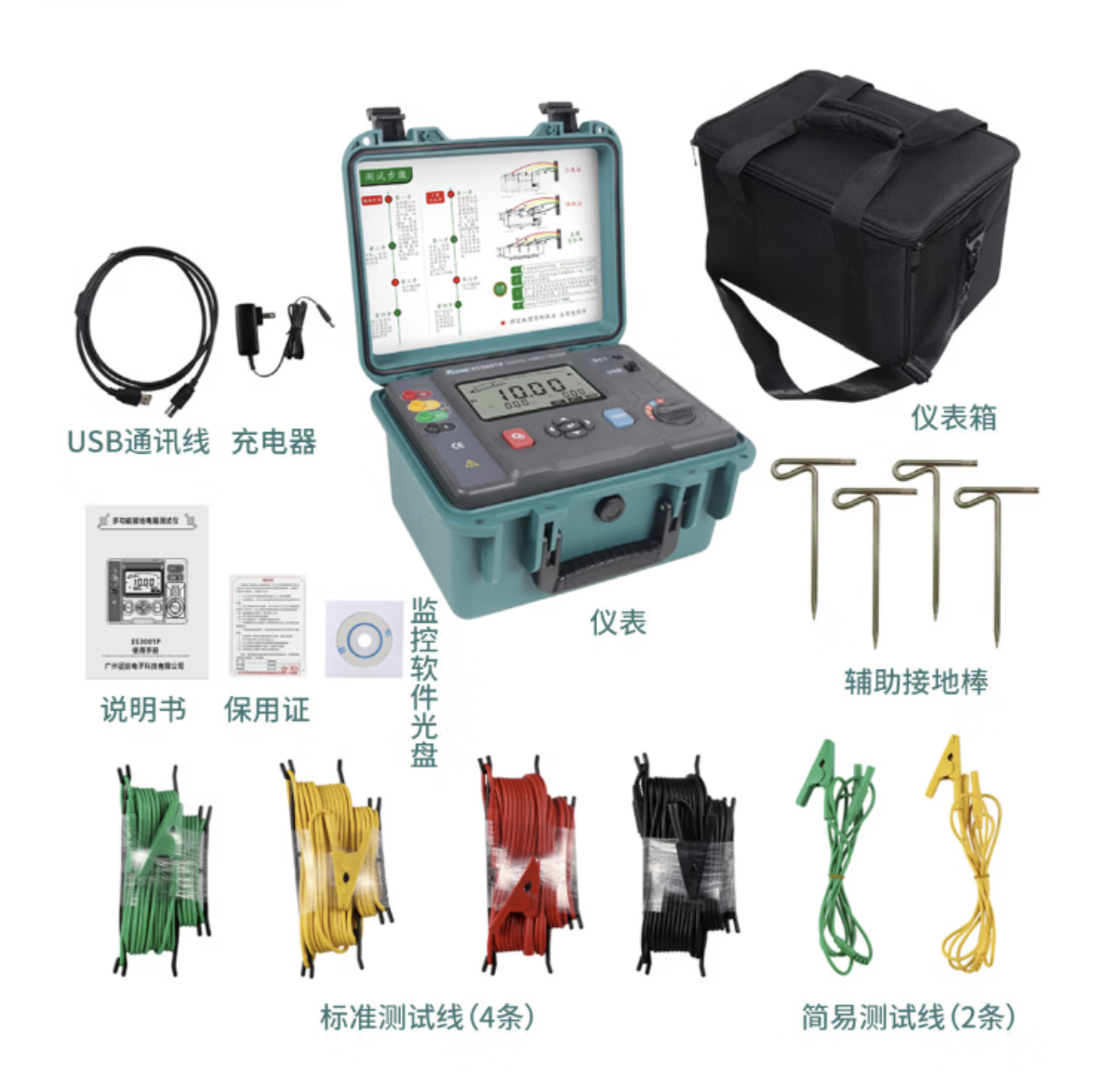

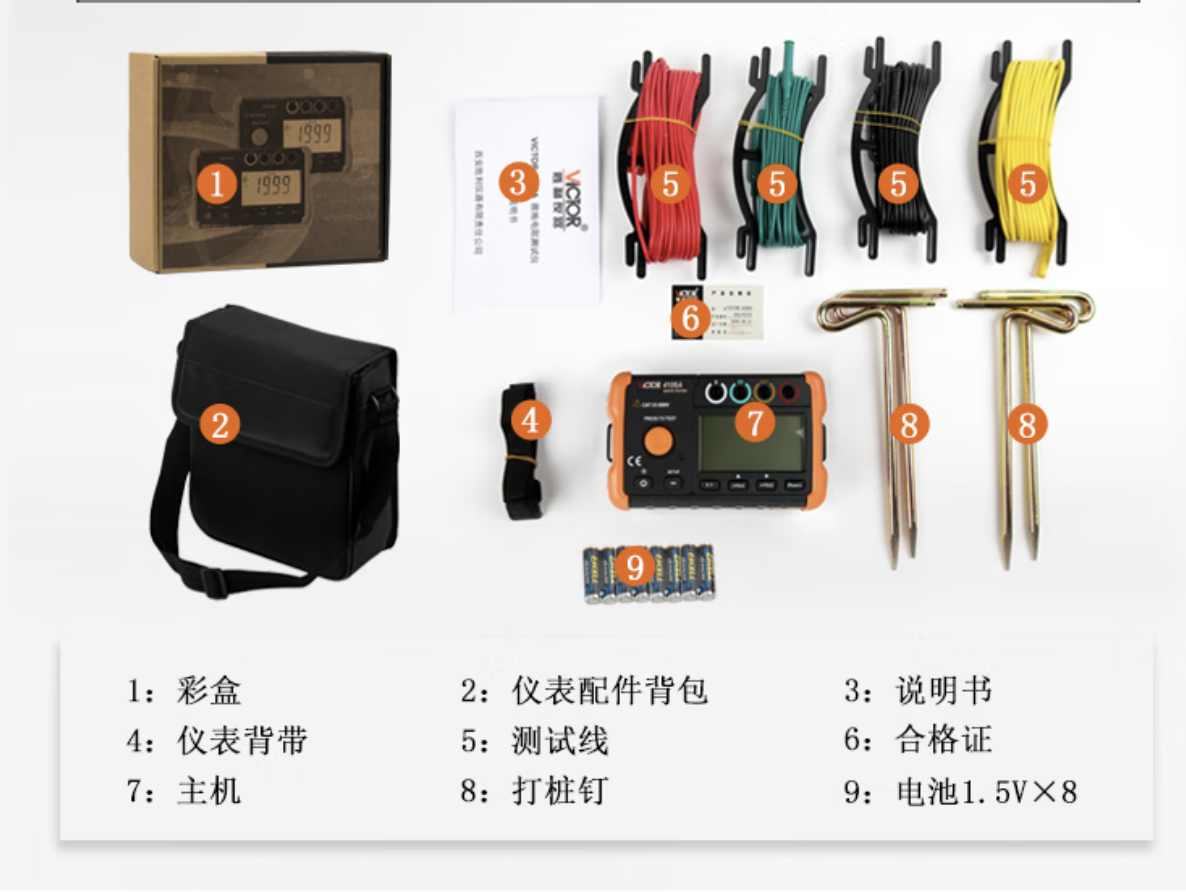

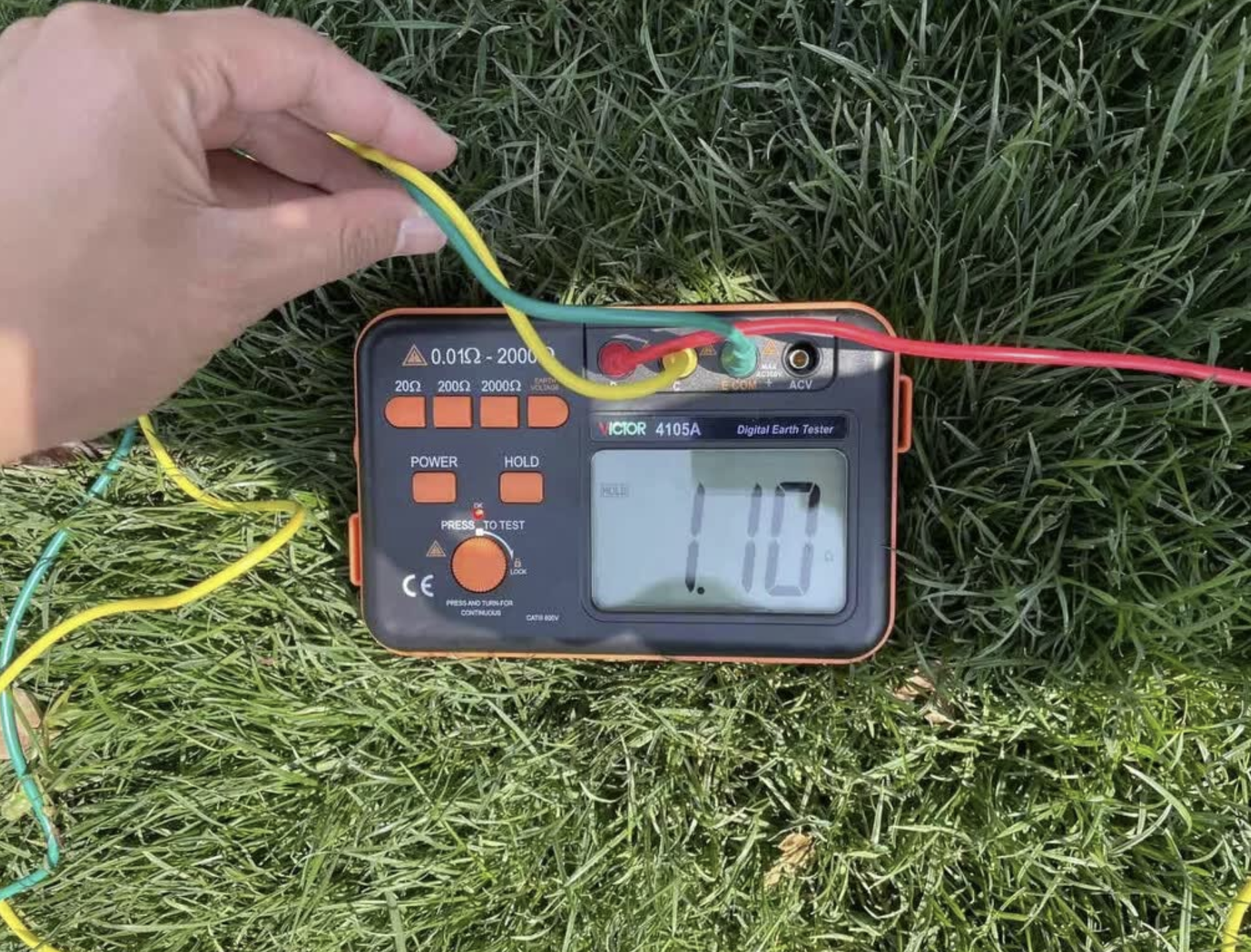

- 仪器通用：胜利 VICTOR、福禄克 Fluke、希玛等品牌，会根据仪器定位配对应线：
- 便携经济型（车间 ESD 专用）：标配 5/10/15m
- 工业电力型（防雷 / 配电室）：标配 10/20/40m
- 为什么不是统一一套线？ 短线成本低、轻便，电子厂 ESD 检测高频使用；长线针对电力、建筑、防雷工程，工况要求更远极距，两种客户需求分开配套。
- 线长不匹配的误差后果 如果用 5/10/15m 短线去测整栋厂房联合接地：电流极 C 没拉出地网散流范围，土壤分流影响测量，测出接地电阻偏小，误以为接地合格，实际防雷 / 防静电不达标，审厂、安监会判定检测无效。
- 仪器通用：胜利 VICTOR、福禄克 Fluke、希玛等品牌，会根据仪器定位配对应线：
- 便携经济型（车间 ESD 专用）：标配 5/10/15m
- 工业电力型（防雷 / 配电室）：标配 10/20/40m
五、快速选型总结
📌 一句话收口：测试线长度不是"导线尺寸"，而是"安全距离"的具象化——5/10/15m 为便携合规，10/20/40m 为精准合规；
选对线长、打深探棒、拉直线路、避开管网，是接地电阻数据不失真的四条铁律。
六、快速判定公式（现场一秒判断）
第一步：看接地体尺寸
接地体特征 | 需求距离 | 推荐线长 |
|---|---|---|
单点独立接地桩（直径＜2m） | 最大需求15m | 5/10/15m 短线套装 |
建筑地网边长＞5m的环形地网 | 需求40m | 10/20/40m 长线套装 |
第二步：看现场空间条件
现场条件 | 推荐方案 |
|---|---|
厂区室外空地充足、需测防雷总地 | 10/20/40m 长线套装 |
车间内部、楼下狭小绿化带，仅测工位ESD | 5/10/15m 短线套装 |
- 只测车间 ESD 接地桩、设备单独接地 → 5m/10m/15m 套装够用
- 测厂房总接地网、防雷接地、配电房接地 → 必须 10m/20m/40m 长线套装，符合国标距离要求
使用场景
推荐线长
依据标准
SMT车间、工位ESD独立接地桩
5 / 10 / 15 m
SJ/T 10694、GB 50611
建筑总接地、防雷、配电室验收
10 / 20 / 40 m
GB 50169、DL/T 475、GB 50057
基站、变电站、大型厂区地网
标配不足，另配 50/80/100 m 延长线
DL/T 475
- 只测车间 ESD 接地桩、设备单独接地 → 5m/10m/15m 套装够用
- 测厂房总接地网、防雷接地、配电房接地 → 必须 10m/20m/40m 长线套装，符合国标距离要求
使用场景
推荐线长
依据标准
SMT车间、工位ESD独立接地桩
5 / 10 / 15 m
SJ/T 10694、GB 50611
建筑总接地、防雷、配电室验收
10 / 20 / 40 m
GB 50169、DL/T 475、GB 50057
基站、变电站、大型厂区地网
标配不足，另配 50/80/100 m 延长线
DL/T 475
