ESD防静电智能管控系统 v3.0



目录

  1. 项目概况

  2. 技术架构深度解析

  3. 功能模块全景图

  4. 核心业务流与数据模型

  5. 部署架构与运维体系

  6. 总结与建议

1. 项目概况

本项目是一个面向电子制造企业的ESD（静电放电）防静电智能管控系统。系统采用前后端分离架构，基于Vue3构建现代化前端交互界面，基于Node.js原生HTTP模块构建高性能后端服务，旨在实现EPA（静电防护区）环境的实时监控、设备人员全生命周期管理、流程闭环及合规审计。

核心特征：

  • 合规驱动：深度匹配 ANSI/ESD S20.20 及 ISO 9001 标准。

  • 软硬一体：支持IoT传感器数据接入，实现自动化采集。

  • 流程闭环：独创统一任务中心，实现跨模块业务流转。

2. 技术架构深度解析

2.1 整体架构拓扑

系统采用聚合层单体架构，Node.js 作为统一入口，同时处理静态资源、API 逻辑与 WebSocket 通信。

┌─────────────────────────────────────────────────────────────────┐
│                        客户端层 (Client)                        │
│   Web端 (Vue 3 SPA)  |  大屏看板  |  移动端 (适配中)          │
└───────────────────────────────┬─────────────────────────────────┘
                                │ HTTP / WebSocket
┌───────────────────────────────▼─────────────────────────────────┐
│                    表现层/网关层 (Node.js 8080)                 │
│  ┌─────────────┐  ┌──────────────┐  ┌─────────────────────┐   │
│  │ 静态托管     │  │ RESTful API  │  │ WebSocket Service   │   │
│  │ (dist/*)    │  │ (Router)     │  │ (Real-time Push)    │   │
│  └─────────────┘  └──────┬───────┘  └───────────┬─────────┘   │
│                          │                      │             │
│  ┌───────────────────────▼──────────────────────▼─────────┐   │
│  │                  业务处理层 (Backend Modules)           │   │
│  │  Auth | Device | Personnel | Exam | Task | Alarm ...  │   │
│  │  权限校验 -> 数据过滤 -> 业务逻辑 -> 响应封装           │   │
│  └───────────────────────┬───────────────────────────────┘   │
└──────────────────────────┼───────────────────────────────────┘
                            │ SQL / Pool
┌───────────────────────────▼───────────────────────────────────┐
│                        数据持久层 (Data Layer)                 │
│  ┌─────────────┐  ┌──────────────┐  ┌─────────────────────┐  │
│  │ MySQL 8.0   │  │ File System  │  │ Redis (Optional)    │  │
│  │ esd_system  │  │ uploads/     │  │ Cache & Session     │  │
│  │ 63 Tables   │  │ logs/        │  │                     │  │
│  └─────────────┘  └──────────────┘  └─────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘

2.2 核心技术栈清单

基于 package.json及代码文件分析：

领域

技术选型

版本/说明

前端核心​

Vue 3, Pinia, Vue Router

3.3+, 采用 Composition API

UI组件​

Element Plus

企业级设计规范

图表​

ECharts + vue-echarts

6.1+，用于数据可视化

构建工具​

Vue CLI (Webpack)

5.0

后端运行时​

Node.js (原生 http)

16+，未使用Express/Koa，自行实现路由分发

数据库​

MySQL 8.0 + mysql2

使用 Promise 连接池

实时通信​

ws (WebSocket)

原生实现温湿度推送

文件处理​

formidable

3.5+，处理multipart/form-data

文档生成​

jsPDF, xlsx, qrcode

证书PDF导出、Excel批量导入、二维码签到

定时任务​

node-cron

用于定时备份与告警升级

2.3 后端模块化设计（Server Layer）

代码位于 server/目录，模块化程度高，职责清晰：

模块文件

核心职责

关键特性

server.js

应用入口

创建HTTP服务、路由分发、静态文件托管

backend-modules.js

业务中枢​

集中定义所有API路由，处理CRUD逻辑

db.js

数据访问层

MySQL连接池管理，query/insert/execute封装

audit-logger.js

合规审计

记录所有关键操作，满足ALCOA+原则

websocket.js

实时推送

维护客户端连接，推送传感器数据

notification-center.js

消息中心

待办提醒、站内信聚合

alarm-escalation.js

告警升级

超时未处理自动升级通知机制

backup-restore.js

容灾备份

数据库+文件全量备份，支持远程存储

exam-engine.js

考试引擎

题库管理、试卷生成、自动阅卷

system-config.js

系统配置

部门配置等需要审批的系统参数管理

data-exchange.js

数据交换

Excel模板下载、批量导入导出

rate-limiter.js

安全防护

API访问限流，防止恶意攻击

2.4 权限与安全模型

  • RBAC 模型：基于 sys_users-> sys_roles-> sys_permissions的权限继承体系。

  • 数据隔离：通过 src/utils/dataPermission.js中的 buildDataFilter()函数，根据登录用户的部门和角色，自动在SQL语句中拼接 WHERE dept_id = ?条件，实现行级数据隔离。

  • 认证机制：JWT Token 认证，Token 存储在 Authorization Header 中。

  • 接口白名单：publicPaths配置了登录、注册、静态资源等无需认证的接口。

3. 功能模块全景图

基于 src/router/index.js的分析，系统共包含 7 大业务板块。

3.1 统一任务中心（Task Center）- 系统核心

  • 定位：所有业务流程的聚合点与驱动引擎。

  • 核心功能：

    • 四维视图：业务待办、我的经办、我的待审、我的已审。

    • 智能统计：顶部卡片实时统计待处理、紧急、逾期任务量。

    • 联动筛选：卡片点击、筛选条件、列表数据三者实时联动。

    • 审批流：集成提交、批准、驳回、加签、转审等完整审批动作。

3.2 实时监控中心（Monitor）

  • 数据看板​ (/monitor/dashboard)：ECharts展示温湿度趋势。

  • 告警列表​ (/monitor/alarm-list)：展示超标记录，支持人工确认。

  • 告警规则​ (/monitor/alarm-rule)：配置温湿度阈值及触发条件。

3.3 管控资源档案（Assets）

  • 设备管理：台账管理、校准周期设定、证书上传。

  • 人员台账：人员基本信息、岗位资质管理。

  • 培训体系：

    • 培训计划 -> 课件 -> 讲师 -> 实施 -> 签到 -> 评估 -> 复训（全链路）。

  • 考核体系：

    • 题库管理 -> 理论考核（支持扫码+人脸） -> 实操考核 -> 自动生成资质证书。

3.4 测量与数据分析（Measurement）

  • 检验方案：标准化点检模板。

  • 物料检验：IQC来料检验、库房周期复检。

  • EPA点检：区域日常点检、周期检验。

  • CAPA闭环：异常记录 -> 原因分析 -> 整改措施 -> 验证关闭。

3.5 异常协同闭环（Collaboration）

  • 协同管理：跨部门异常处理，任务分派与进度跟踪。

3.6 合规审核体系（Compliance）

  • 体系文件：L1-L4文件线上审批与版本控制。

  • 资质证书：证书台账、到期复核。

  • 审核稽查：

    • 资料推送：三级审批后向外审员开放。

    • 查阅日志：记录审计追踪数据。

    • 审核员专区：只读视图，方便外审。

3.7 拓展与系统管理（System）

  • 物联硬件：门禁、接地监控接口预留。

  • 审厂工具：一键打包审厂档案。

  • 系统底座：用户、角色、部门、审计日志、数据备份、系统监控。

4. 核心业务流与数据模型

4.1 典型业务流程：培训考核发证

graph TD
    A[制定培训计划] --> B[培训实施与签到];
    B --> C[培训效果评估];
    C --> D{评估合格?};
    D -- 是 --> E[安排理论/实操考核];
    D -- 否 --> F[安排复训];
    E --> G{考核合格?};
    G -- 是 --> H[自动生成资质证书];
    G -- 否 --> F;
    H --> I[证书归档与查询];

4.2 数据库设计概览

  • 数据库名：esd_system

  • 表数量：63张

  • 核心表映射：

    • 系统：sys_users, sys_roles, sys_department_config

    • 任务：sys_tasks, task_center_main

    • 业务：devices, personnel, train_plan, exam_record

    • 合规：compliance_files, audit_logs, capa_record

5. 部署架构与运维体系

5.1 部署方案对比

根据 ESD系统部署方案.md，提供三种部署模式：

方案

描述

适用场景

推荐指数

A. Windows单机​

Node.js + MySQL

开发、测试、Demo

⭐⭐

B. Linux+PM2​

Nginx反向代理 + PM2守护

内网生产环境

⭐⭐⭐

C. Docker​

多容器编排 (App+DB+Redis)

标准化生产环境

⭐⭐⭐⭐ (最佳)

5.2 运维监控

  • 日志体系：

    • logs/audit-*.json：审计日志（不可篡改）。

    • logs/esd-*.log：业务运行日志。

    • logs/backend-8080.log：后端错误日志。

  • 备份策略：

    • 频率：默认每日凌晨2:00自动全量备份。

    • 内容：MySQL数据库SQL脚本 + uploads目录附件。

    • 存储：支持本地磁盘及远程SFTP/网络共享。

  • 健康检查：health-monitor.js监控CPU、内存、数据库连接状态。

6. 总结与建议

6.1 现状总结

  1. 架构稳健：采用Node.js原生模块，减少了第三方框架依赖，降低了复杂度，性能表现良好。

  2. 合规性强：审计日志、数据隔离、电子签名（证书）等功能完善，非常适合外审要求。

  3. 业务闭环：任务中心设计巧妙，有效解决了企业流程割裂的问题。

  4. 代码规范：模块化拆分清晰，易于维护和二次开发。




附件：

  1. 系统架构图（见第2.1节）

  2. 数据库ER图（详见 esd-system-mysql8.sql）

  3. API接口清单（详见 backend-modules.js）

📊 任务中心 (sort: 5)

└── 任务中心 (TaskCenter)


📡 实时监控中心 (sort: 10)

├── 数据看板

├── 告警列表

└── 告警规则


📁 管控资源档案 (sort: 20)

├── 设备管理

├── 人员管理

│   ├── 闭环总览

│   └── 人员台账

├── 培训管理

│   ├── 培训计划

│   ├── 课件资料管理

│   ├── 讲师管理

│   ├── 培训实施

│   └── 签到管理

├── 培训效果评估

├── 复训管理

└── 考核管理

    ├── 题库管理

    ├── 理论考核

    ├── 实操考核

    ├── 考核台账

    └── 资质管理


📐 测量与数据分析 (sort: 30)

├── 测量管理看板

├── 检验方案管理

├── 物料导入验证

├── 物料来料检验

├── 库存周期复检

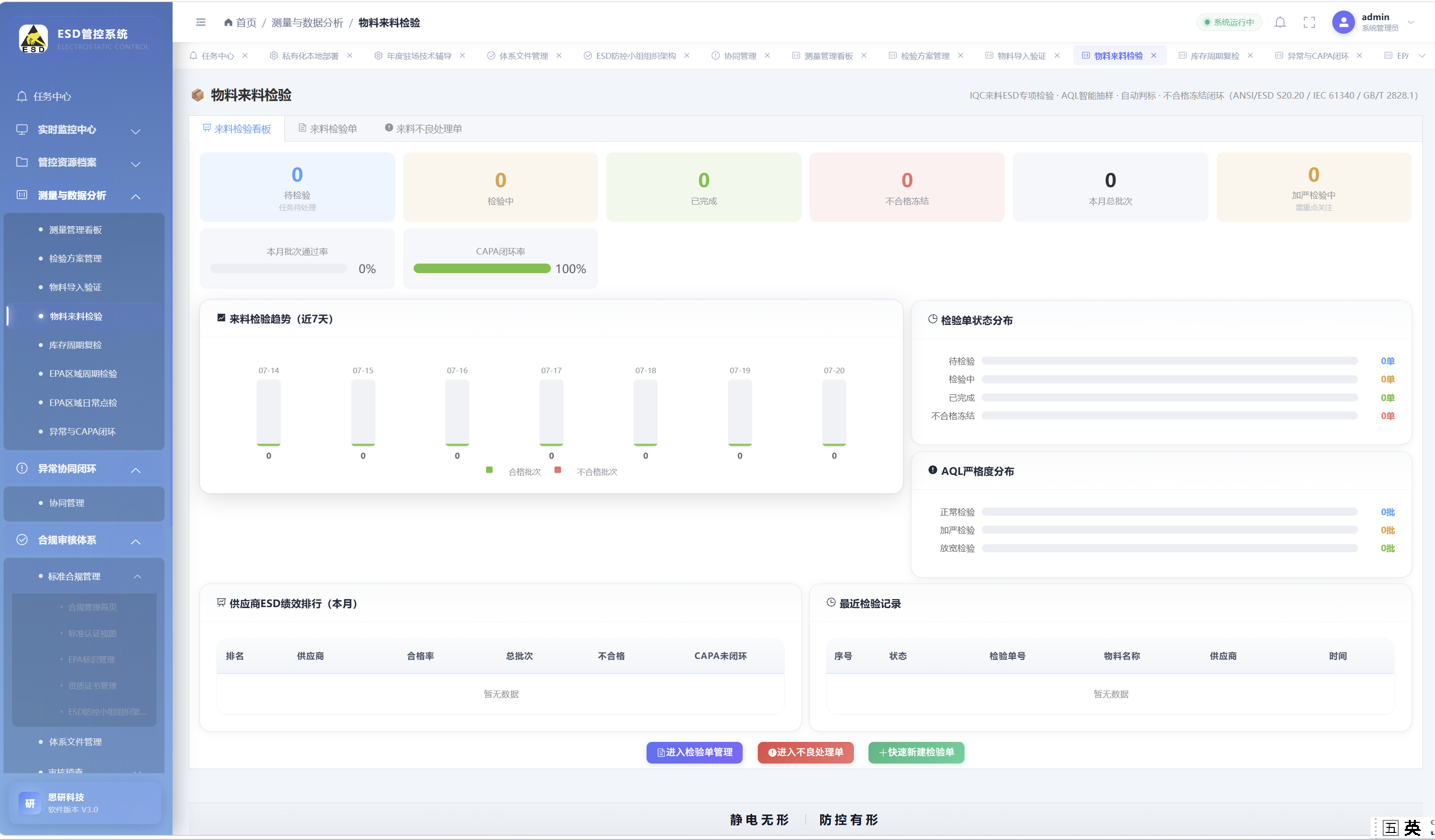

├── EPA区域周期检验

├── EPA区域日常点检

└── 异常与CAPA闭环


⚠️ 异常协同闭环 (sort: 40)

└── 协同管理


✅ 合规审核体系 (sort: 50)

├── 标准合规管理

│   ├── 合规管理首页

│   ├── 标准认证视图

│   ├── EPA标识管理

│   ├── 资质证书管理

│   └── ESD防控小组组织架构

├── 体系文件管理

└── 审核稽查

    ├── 资料推送管理

    ├── 查阅日志与审批

    └── 审核员专区


⚙️ 拓展与系统管理 (sort: 60)

├── 增值服务

│   ├── 物联硬件联动管理

│   │   ├── ESD门禁闸机管控

│   │   ├── 工位接地实时监控

│   │   └── EPA环境监测看板

│   ├── 审厂合规增值工具

│   │   ├── S20.20体系文件生成

│   │   ├── 一键审厂档案打包

│   │   └── ESD线上培训考核

│   ├── 智能制造数据集成

│   │   ├── MES/ERP对接接口

│   │   ├── RFID防静电物料管理

│   │   └── AI风险分析驾驶舱

│   └── 定制运维增值服务

│       ├── 私有化本地部署

│       ├── 高级数据备份恢复

│       ├── 个性化功能定制

│       └── 年度驻场技术辅导

└── 系统管理

    ├── 用户管理

    ├── 账号审批

    ├── 角色管理

    ├── 审核员管理

    ├── 客户管理

    ├── 部门配置

    ├── 系统配置管理

    ├── 操作审计日志

    ├── 系统健康监控

    ├── 数据备份恢复

    └── 主题设置
