ESD 敏感性分级
发布于：2024-11-17
作者：😃思研

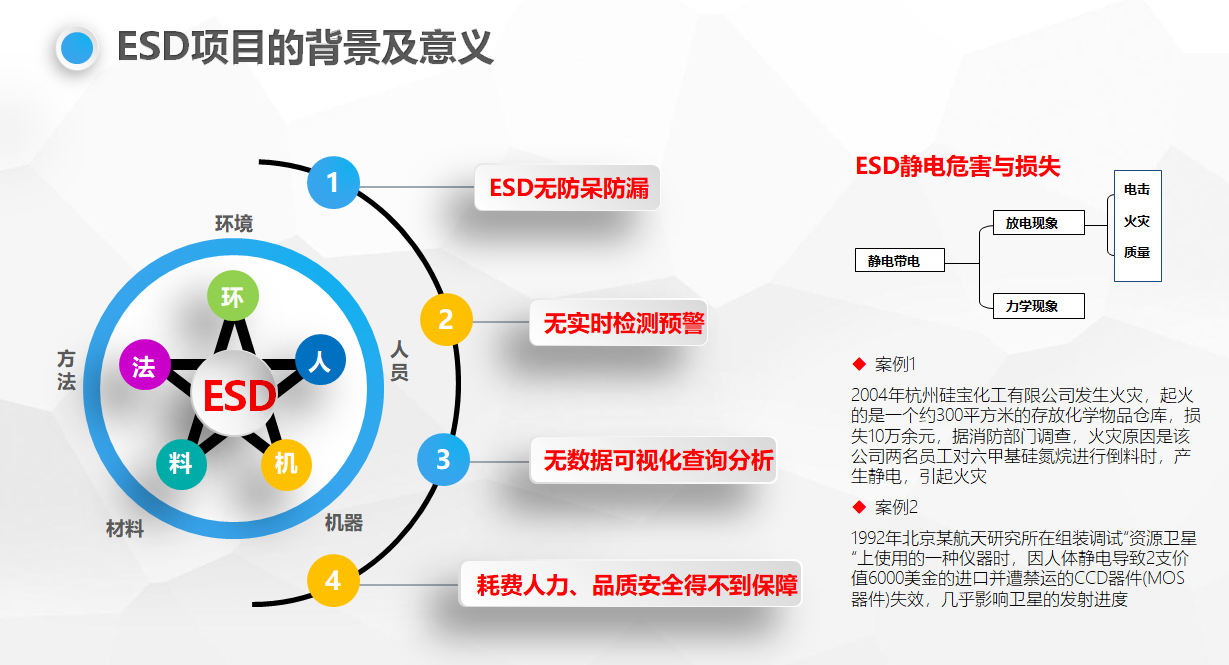

不同的器件对静电放电或ESD具有不同的灵敏度。因此，需要有一种方法来区分ESD敏感器件和不易受ESD影响的器件。ESD敏感性测试中使用的每个ESD模型都有自己的分类系统，用于根据其ESD敏感性对设备进行分类。
根据ESD模型，器件的ESD灵敏度通常根据其通过的最高ESD测试电压和其失败的最低ESD测试电压来规定。因此，ESD灵敏度通常表示为器件对于每个ESD模型可以安全地经受的ESD电压的范围。下表列出了ESD协会为每个ESD模型定义的ESD敏感性分类水平。
表一. ESDS部件灵敏度分类-人体模型（Human Body Model）
（根据ESD STM5.1-1998*）
Class | Voltage Range |
Class 0 | < 250 volts |
Class 1A | 250 volts to < 500 volts |
Class 1B | 500 volts to < 1,000 volts |
Class 1C | 1000 volts to < 2,000 volts |
Class 2 | 2000 volts to < 4,000 volts |
Class 3A | 4000 volts to < 8000 volts |
Class 3B | > = 8000 volts |
表2. ESDS部件灵敏度分类-机器模型（Machine Model）
（根据ESD STM5.2-1999*）
Class | Voltage Range |
Class M1 | < 100 volts |
Class M2 | 100 volts to < 200 volts |
Class M3 | 200 volts to < 400 volts |
Class M4 | > or = 400 volts |
表3. ESDS组件灵敏度分类-带电设备模型(Charged Device Model)
（根据ESD STM5.3-1999*）
Class | Voltage Range |
Class C1 | <125 volts |
Class C2 | 125 volts to < 250 volts |
Class C3 | 250 volts to < 500 volts |
Class C4 | 500 volts to < 1,000 volts |
Class C5 | 1,000 volts to < 1,500 volts |
Class C6 | 1,500 volts to < 2,000 volts |
Class C7 | =>2,000 volts |
强烈建议在发布前对每个新产品进行完整的ESD特性描述。完整的ESD表征包括对所有三种ESD模型（即HBM、CDM、MM）的器件进行ESD测试。一种ESD模型的数据不能替代其他ESD模型的，因为一种模型的良好ESDS测试结果并不一定意味着测试结果也将适用于其他ESD模型。因此，认真对待ESD计划的公司必须配备能够对每个测试模型进行所需ESD测试的ESD测试仪。
