 防静电接地电阻测试方法




测试采用电位降法测量防静电接地电阻的依据是欧姆定律，测试值为交流阻抗值。首先测量接地桩对地电压，确定是否有对地电压存在，对地电压会导致接地电阻测量有较大误差，如有干扰，则要关闭接地设备电源后，再进行测试。在测试中，接地钎选择的位置应避免大地土壤过于干燥或潮湿，影响测试结。测试连接线避免交叉缠绕，应平铺，在测量同时，辅助电极要回避工业回填土质、垃圾、沙地、埋有地热管道的土地等，以免影响测试。

1接地桩的接地电阻测试步骤：

①　使用接地电阻测试仪测试,将仪器自带的测试线连接“E”“C” 插孔端;

②　然后将“E”端测试线连接接地桩引出点；

③　将“P”“C”端测试线分别连和“P”接到两个辅助电极上；

④　两个辅助电极按照仪器规定的测试距离插入地面,深度应保证辅助电极整体没入地面。

⑤　按仪器说明书要求操作仪器，测出接地桩电阻，见下图。



2接地连线电阻测试步骤：

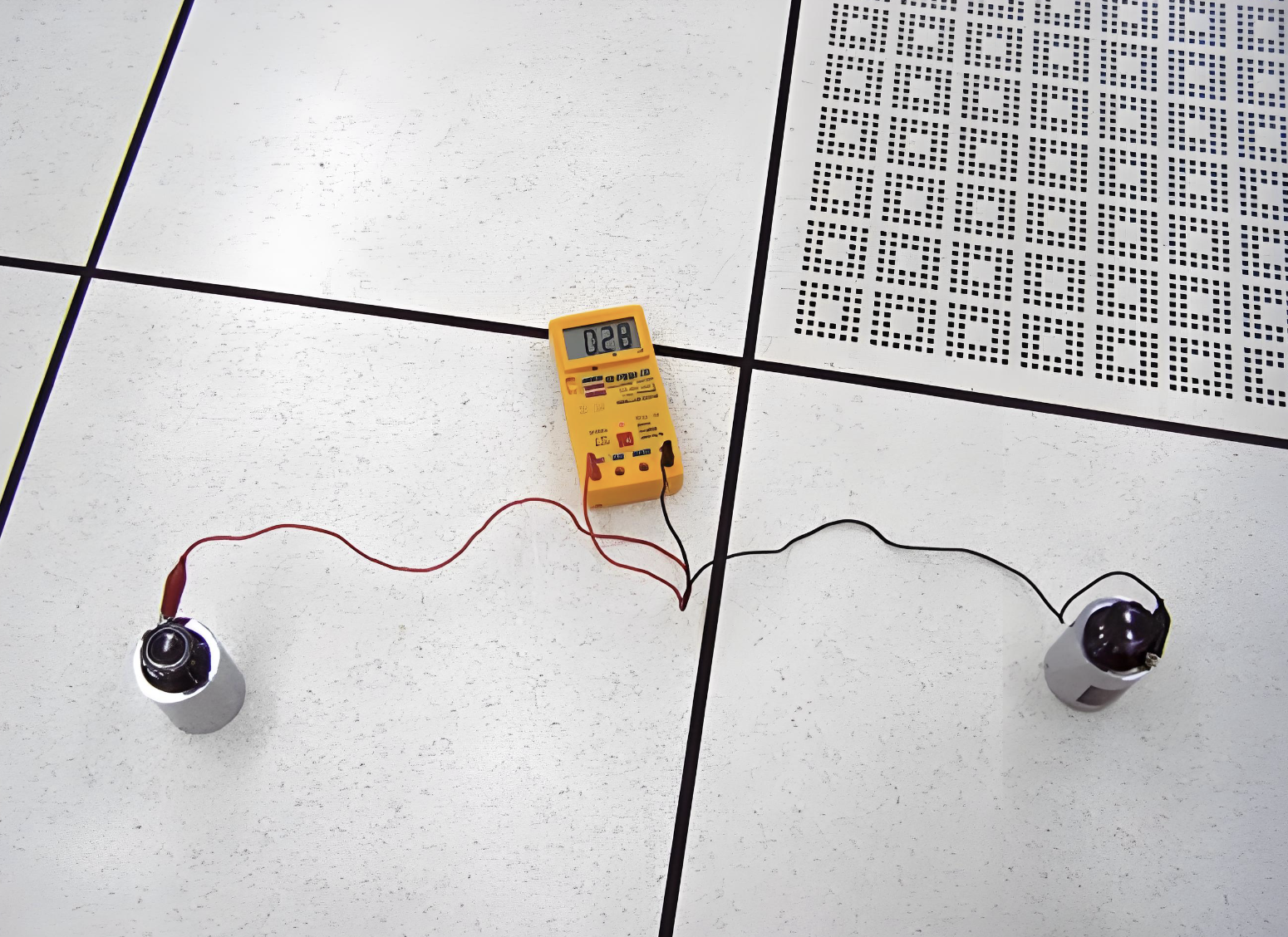

①　测量接地连线时，可使用数字万用表测试，

②　万用表一端表笔接“EBP”点，另一端表笔接ESDS防护设施接地点；

③　测出“EBP”点与 ESDS防护设施接地点间连线的阻值R。

④　根据公式(1)计算出防静电接地电阻值 R。

公式中: R=Ro+R1

R------防静电接地电阻，单位为欧姆(Ω)

R₀------接地桩对地电阻，单位为欧姆(Ω);

R₁------ESDS防护设施接地连线电阻，单位为欧姆(Ω)

注：测试位置距离 EBP 较远时，可以使用辅助测试线，测试值减去辅助测试线的电阻值即为腕带插孔对地电阻。
