一、文档基础信息说明

---

二、EPA 接地技术核心分析结论

（一）底层核心原则结论

1. EPA 接地的第一性原理：等电位联结优先，接地电阻为辅

   EPA 接地的核心本质不是 “接入大地”，而是让 EPA 区域内所有导体、设备、人员、工作台、货架、金属结构件处于同一电位水平，彻底消除电位差，从根源避免电位差引发的静电放电。单纯追求极低的接地电阻绝对值，却忽略全区域等电位联结，无法实现有效的 ESD 防护，这是该主题文档核心纠正的行业第一大误区。
2.



   工程落地不可突破的铁则：单点接地、星型并联、共地不共线
   •

   • 单点接地：EPA 所有 ESD 防护接地支路，必须最终汇集到同一个等电位汇流排，再单点接入建筑主接地极，严禁多点接地形成地环路，避免地环路引发的电位差与电磁干扰；
   •

   • 星型并联：每个工作台、设备、货架的接地支路必须独立接入汇流排，严禁串联接地，避免串联导致的前后端电位差逐级放大；
   •

   • 共地不共线：ESD 防护地可与建筑保护地、防雷地共用接地极，但必须采用独立的分支回路物理分隔，严禁串接、混接，避免防雷浪涌、设备故障电流窜入 ESD 防护回路，引发器件失效与安全风险。

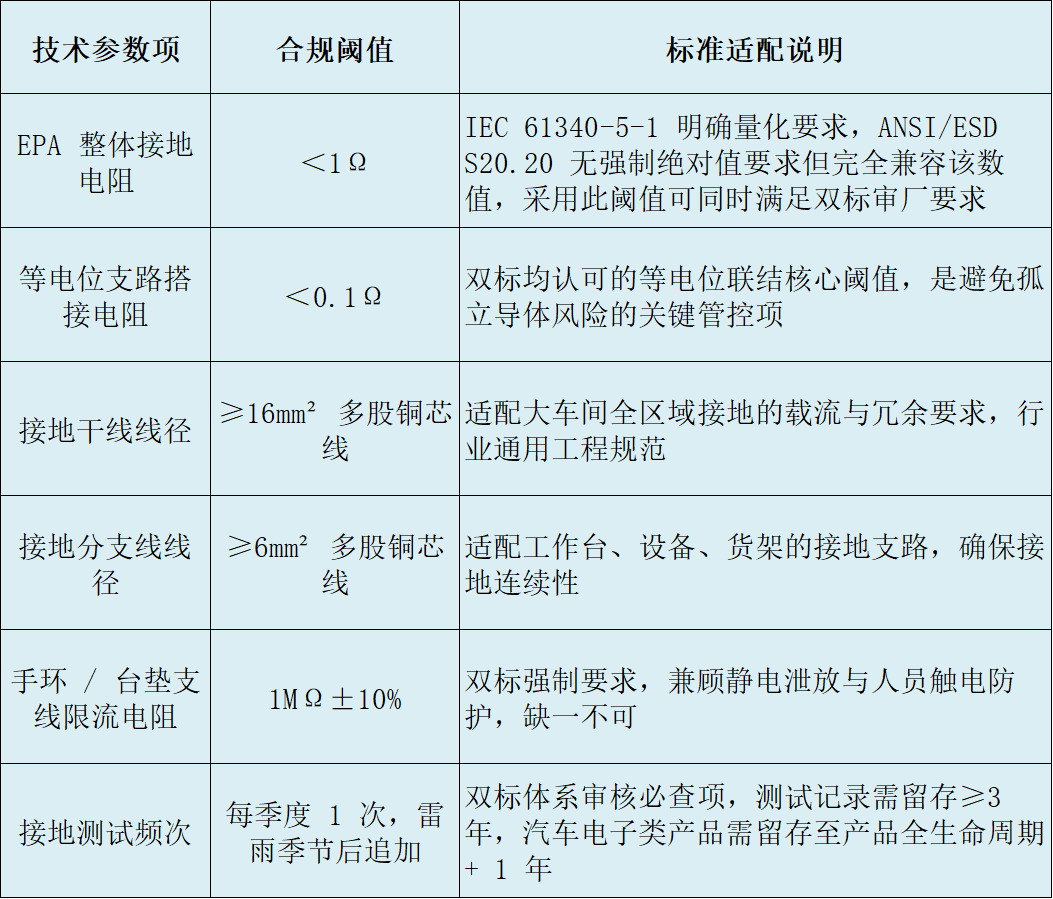

（二）关键技术参数合规性结论

（三）行业常见工程误区与风险结论

1. 误区 1：EPA 接地与设备动力接地混接，导致 ESD 防护彻底失效
   结论：设备动力接地的工频干扰、浪涌会通过共用线路窜入 EPA 区域，直接导致敏感器件受干扰软失效 / 硬击穿。必须采用「独立分支回路接入同一接地极」的方案，严禁共用同一根接地线。
2.

3. 误区 2：只关注主接地电阻，忽略支线搭接电阻，形成孤立导体隐患
   结论：工作台、货架、金属治具的接地支线松动、氧化，会导致搭接电阻超标，形成悬浮的孤立导体，是 SMT/DIP 车间 ESD 失效的 TOP3 诱因。工程中必须重点管控搭接面的抗氧化处理、螺栓紧固力矩，确保搭接电阻稳定＜0.1Ω。
4.

5. 误区 3：串联接地方式，引发逐级电位差放大
   结论：多个工作台、设备串联接地，会导致前端与末端接地端形成明显电位差，极易引发静电放电。必须采用放射状星型并联接地，每个支路独立接入等电位汇流排。
6.

7. 误区 4：接地工程 “一劳永逸”，忽略全周期维护
   结论：EPA 接地系统并非一次施工永久有效，线路氧化、端子松动、线缆破损都会导致接地失效。必须建立「日常点检 - 季度测试 - 年度校准」的闭环维护机制，完整留存所有测试记录，否则会直接触发审厂不符合项。

（四）不同场景接地方案选型结论

1. 普通 SMT/DIP/ 组装车间：最优方案为等电位汇流排 + 星型并联单点接地，共用建筑主接地极，具备成本低、易施工、合规性强的特点，可满足绝大多数消费电子类产品的防护要求。
2.

3. 汽车电子 / 半导体 / 高敏器件车间：推荐独立接地极 + 全区域等电位网格方案，接地极与建筑防雷地、动力地间距≥20m，搭配法拉第笼式等电位联结，可满足 Class 0~1C 级高敏器件的零风险防护要求。
4.

5. 临时 EPA 区域 / 维修工位：采用便携式等电位接地盒方案，所有防护设备接入同一接地盒后，单点接入就近接地端，避免多点接地形成电位差，灵活适配临时作业场景。

---

三、最终落地总结与合规建议

1. EPA 接地技术的核心是等电位联结，脱离等电位的低接地电阻，无任何 ESD 防护意义，这是该技术分析的核心灵魂。
2.

3. 工程落地严格遵循「单点接地、星型并联、共地不共线」三大准则，采用 IEC 标准的量化参数，可同时满足 ANSI/ESD S20.20 与 IEC 61340-5-1 双标要求，一次施工即可适配北美、亚欧全球客户审厂。
4.

5. 接地系统的全生命周期管理，是 ESD 体系持续有效的核心。必须建立从设计、施工、验收到日常维护、定期测试的闭环管理，完整留存所有记录，从根源规避审厂不符合项。
6.

7. EPA 接地需与防静电地板 / 台垫、离子中和系统、人员防护、环境温湿度管控形成完整的 ESD 防护体系，单一的接地优化无法彻底解决 ESD 风险，需采用全维度系统解决方案。
