双接地系统（PE 保护地 + 专用静电地）并存的核心解决思路
发布日期：2026-05-06 01:27:27
发布人员：思研
📌 文章核心导读
EPA 车间设备接地与等电位体系构建方案 本方案严格遵循ANSI/ESD S20.20:2021、IEC 61340-5-1:2024及国内《电子工业防静电系统通用要求》《低压配电设计规范》等标准，核心原则是电气安全优先、全系统等电位消除电位差，彻底解决 PE 保护地与专用静电地线的协同问题。 针对“设备接电源PE地”与“车间铺设有专用静电地线”这种双接地系统并存的局面，解决的
EPA 车间设备接地与等电位体系构建方案
本方案严格遵循ANSI/ESD S20.20:2021、IEC 61340-5-1:2024及国内《电子工业防静电系统通用要求》《低压配电设计规范》等标准，核心原则是电气安全优先、全系统等电位消除电位差，彻底解决 PE 保护地与专用静电地线的协同问题。
针对“设备接电源PE地”与“车间铺设有专用静电地线”这种双接地系统并存的局面，解决的核心思路其实非常明确，那就是“源头共地，末端分接，等电位联结”。
双接地并存的局面，不存在 “二选一” 的取舍问题，核心是破解「双系统电位差」的本质矛盾，守住「电气安全优先」的绝对底线，最终实现「功能分责、电位同源、全域等电位、合规闭环」，完整核心思路分为 6 个层层递进的核心逻辑，完全契合 ANSI/ESD S20.20、IEC 61340-5-1 及国内低压配电、防静电强条规范。
简单来说，就是要把这两条看似独立的“地线”，在电气原理上变成同一个电位参考点，既保证人员设备安全，又能有效泄放静电。以下是具体的实施策略：
一、前提性核心思路：电气安全绝对优先，PE 保护地的强制属性不可撼动
这是所有方案的不可突破的第一原则，彻底杜绝本末倒置的违规操作。
1、明确 PE 地的本质：它是国家强条规范要求的人身与设备电气安全底线，核心作用是泄放工频故障漏电电流，保障触电保护器正常动作，必须全程完整保留、独立引接至设备 PE 端子，严禁以任何理由取消、断接、或用静电地替代。
2、纠正核心误区：不能为了静电防护牺牲电气安全，这是 EPA 车间接地最常见的合规红线风险，也是所有方案设计的前置前提。
二、本质性核心思路：破解核心矛盾，彻底摒弃「双独立接地」错误逻辑
双接地并存的核心风险，从来不是 “两个地都存在”，而是 “两个地各自独立接地、电位基准不同”。
1、明确风险根源：若静电地单独设置独立接地极、与 PE 地完全分离，会在雷击、电网波动、故障漏电时，两个接地极之间产生数千至数万伏的电位差，这是 ESD 器件击穿、设备损坏、触电事故的核心根源。
2、核心解法：两个接地系统必须锚定唯一的接地基准点（ERP），最终汇入同一个建筑联合接地体，从根源上消除两个系统的电位差，让两个地「电位同源、基准统一」，这是解决双接地并存问题的本质核心。
三、落地性核心思路：功能分责、单点联结、层级泄放、全域闭环
这是双系统共存、兼顾安全与 ESD 防护的落地核心逻辑，既不混接导致干扰，也不分离导致电位差。
1、功能分责，支路不混接：两个接地系统各司其职，支路层级完全独立，避免工频干扰串入静电回路。
PE 地：负责工频故障漏电防护，走配电回路，从配电柜 PE 母排独立引接至设备 PE 端子，满足故障电流通流能力；
静电地：负责低幅值、高频静电荷的纳秒级快速泄放，走独立专用干线 / 支线，引接至设备静电专用端子、防静电设施，路径做到最短距离、最低阻抗。
2、单点联结，杜绝地环流：PE 接地干线与静电接地干线，仅在 ERP 接地基准点处做唯一的可靠硬联结，除此之外全程物理隔离、同路径平行敷设，严禁多点重复联结，避免形成工频地环流，引发设备误动作、干扰敏感器件。
3、层级泄放，阻抗可控：构建「ERP 顶层汇流排→中层接地干线→终端接地支线」的层级化接地网络，明确各级线缆规格与阻抗要求，保证静电泄放路径的连续性与低阻抗，同时 PE 路径满足配电安全规范。
4、全域等电位，消除孤立导体：将 EPA 区内所有导电体（设备机壳、金属机架、地板龙骨、金属门窗、屏蔽设施、防静电装置）全部纳入等电位网络，所有导体最终都锚定 ERP 唯一基准，实现 EPA 内任意两点导电体电位差＜1V，彻底杜绝双接地带来的电位差风险。
四、边界性核心思路：严守红线，杜绝高风险违规操作
明确双接地系统设计的负面清单，从根源上规避不可逆的安全与合规风险，4 条绝对禁止的红线：
1、绝对禁止：静电地线单独设置独立接地极，不与 PE 地做等电位联结；
2、绝对禁止：取消设备 PE 保护接地，仅接静电地线；
3、绝对禁止：在静电接地干线 / 支线上串联开关、熔断器（人体接触末端仅可串联 1MΩ 限流电阻）；
4、绝对禁止：PE 地与静电地在 ERP 以外多点联结，形成地环流。
五、验证性核心思路：以「电位差」为核心验证指标，而非单一接地电阻
纠正行业常见的验证误区，建立适配双接地系统的合规验证逻辑：
1、核心认知：双接地系统的合规性验证，核心不是单一接地极的接地电阻，而是 EPA 区内任意两点导电体的电位差、接地点到 ERP 的连接连续性电阻。
2、强制验证指标：任意接地点到 ERP 的连接电阻＜1Ω；EPA 内任意两点导电体电位差＜1V；联合接地体接地电阻≤1Ω（最高不超过 4Ω），实现全系统的闭环验证与持续合规。
六、补充性核心思路：工频干扰不靠「接地分离」解决，靠等电位 + 屏蔽 + 信号接地优化解决
彻底纠正 “为了防干扰必须分开接地” 的行业误区，解决双接地系统的干扰顾虑：
1、明确误区危害：为了规避 PE 地的工频干扰，刻意将静电地与 PE 地完全分离，是舍本逐末的操作，分离带来的电位差击穿风险，远大于工频干扰本身。
2、正确解法：在全域等电位的基础上，通过敏感设备信号地单点接地、双屏蔽电缆屏蔽层双端接地、强弱电线路同路径平行敷设、配电回路滤波等方式，解决工频干扰问题，既保证安全合规，又实现干扰抑制，无需牺牲等电位的核心原则。

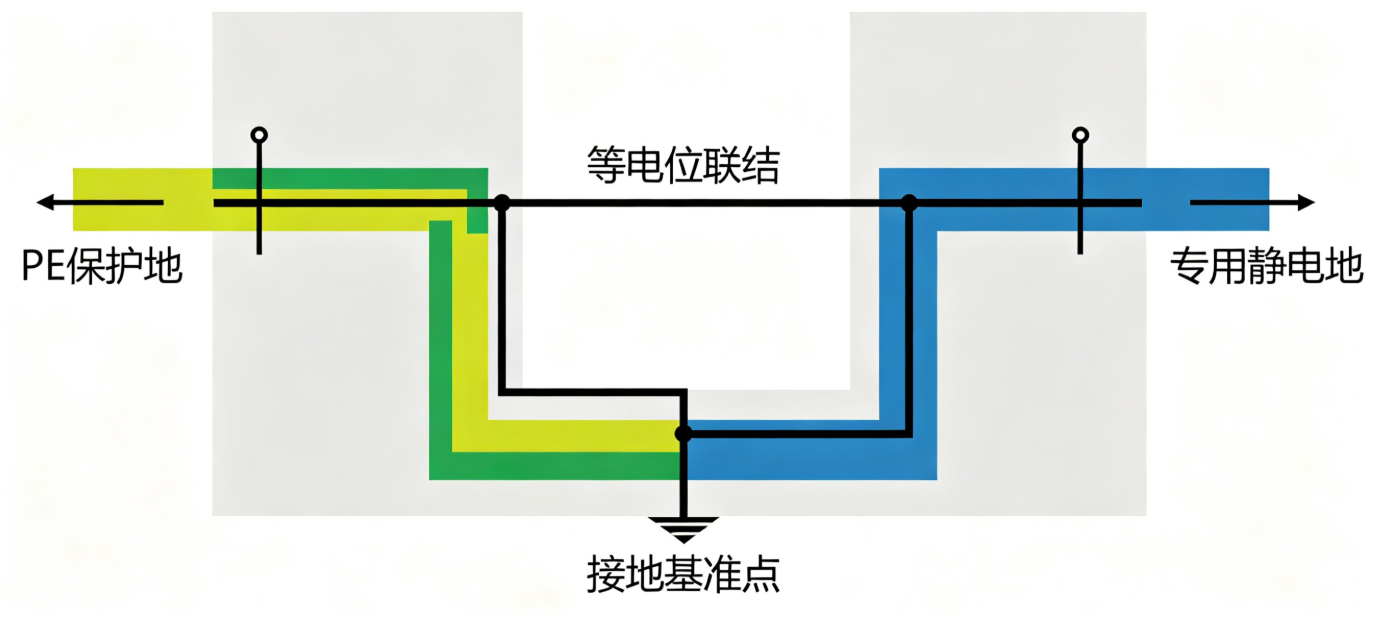

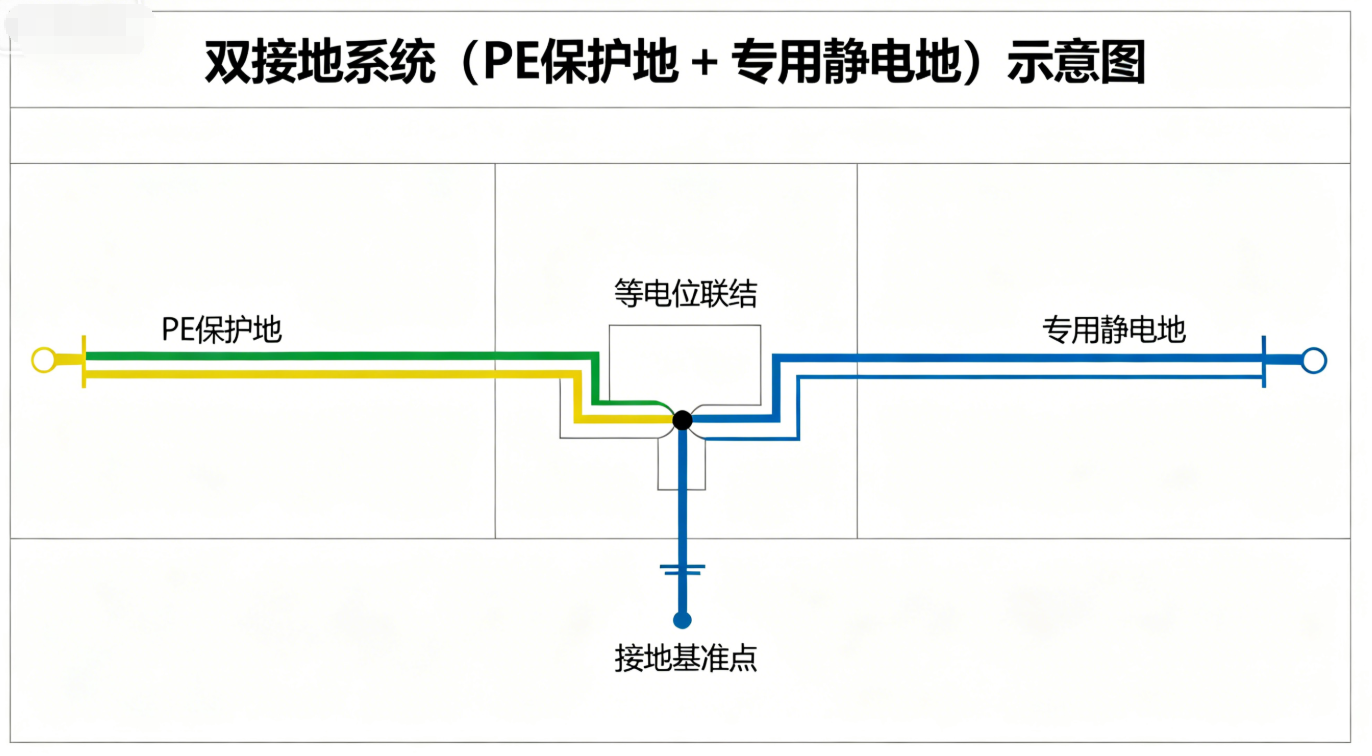

🔑 核心思路一：源头“合二为一”（等电位联结）
这是最关键的一步。所谓的“专用静电地线”绝对不能是与建筑物防雷/电源地完全绝缘的“孤岛”。
🔌 核心思路二：末端“各司其职”（功能分离）
在车间现场的设备端，不要随意将PE线和静电地线拧在一起，而应根据功能进行区分连接：
⚖️ 核心思路三：建立“公共接地点”
为了解决双系统带来的混乱，建议在车间内建立统一的公共接地点。
⚠️ 特别警示
📌 总结
解决双接地系统的口诀是：“安全归PE，静电归专线，源头连一起，末端各不乱。”
一、核心合规前提
- PE 保护地绝对不可取消：设备已接的交流电源 PE 地，是人身与设备电气安全的强制保障，用于泄放漏电故障电流，必须全程保留、独立引接，严禁拆除或用静电地线替代。
- 严禁双接地系统独立运行：专用静电地线严禁单独设置独立接地极、不与 PE 地做等电位联结。独立接地会在雷击、电网波动时产生数千至数万伏的电位差，直接引发 ESD 击穿、设备损坏甚至人身触电事故。
- 终极目标：EPA 区域内所有导电体（设备机壳、PE 地、静电地、金属构件等）全部纳入同一个等电位联结网络，最终单点接入建筑联合接地体，实现全区域任意两点电位差＜1V。
二、设备接地的 2 种合规实施方案
方案一：PE 优先 + 单端等电位联结（主流推荐，零地环流，合规性最高）
适用于绝大多数中小型 EPA 车间、单机作业场景，是 ANSI/ESD 标准首推的通用方案。
- 强制保留 PE 安全接地：设备电源输入端的 PE 端子，必须从车间配电柜 PE 母排独立引接，线径符合配电规范（16A 及以下回路≥2.5mm²，32A 及以上≥4mm² 多股铜芯绝缘电缆），确保漏电保护器正常动作。
- 设置统一接地基准点（ERP）：在 EPA 车间电源进线处，设置紫铜等电位汇流排（厚度≥3mm，宽度≥30mm），作为整个接地系统的唯一 ERP，以最短路径直接接入建筑联合接地体，接地电阻按最严要求执行（通常≤1Ω，最高不超过 4Ω）。
- 双接地系统等电位联结：将配电柜 PE 母排、EPA 专用静电接地干线，均采用≥16mm² 多股绝缘铜缆，直接接入 ERP 处的等电位汇流排，实现单点可靠硬连接，彻底消除两个接地系统的电位差。
- 设备 ESD 专项接地：设备上的静电泄放专用端子（离子风机接地端、ESD 专用接口、防静电工装接地点等），用≥6mm² 多股铜缆就近接入静电接地支线，汇入静电接地干线，最终接入 ERP，与 PE 地形成完整等电位体系。
方案二：机壳双点联结 + 闭环等电位（适用于大面积 EPA、大型流水线车间）
适用于多台设备联动、流水线作业的大面积 EPA 车间，可最大化降低静电泄放阻抗，保证全区域电位均衡。
- PE 接地强制要求不变：设备 PE 端子必须从配电柜 PE 母排独立引接，电气安全要求与方案一完全一致。
- 闭环静电接地网敷设：EPA 专用静电接地干线采用≥16mm² 多股铜缆，沿车间四周环形敷设，两端均接入 ERP 等电位汇流排，形成闭环接地网，消除线路末端压降，保证全车间各点电位一致。
- 设备机壳双点接地：设备金属机壳额外用≥6mm² 多股铜缆，就近直接接入静电接地干线，实现机壳同时接入 PE 保护地与静电地网，兼顾电气安全与快速静电泄放。
- 环流防控关键：PE 母排与静电接地干线仅在 ERP 处单点联结，严禁多点重复联结，避免形成工频地环流；两条干线全程同路径平行敷设，减少电磁耦合。
三、EPA 全区域等电位体系完整构建规范
设备接地的等电位效果，依赖于全区域完整的等电位联结网络，需实现所有导电体全覆盖，杜绝孤立导体。
1. 层级化等电位网络架构
| 层级 | 核心部件 | 规格要求 | 核心作用 |
|---|---|---|---|
| 顶层 | 接地基准点 ERP + 联合接地体 | 接地电阻≤1Ω，汇流排紫铜材质 | 全系统唯一电位参考点，最终接地泄放 |
| 中层 | 静电接地环形干线、PE 接地干线 | ≥16mm² 多股绝缘铜缆 | 构建全区域等电位主干路径 |
| 终端 | 静电接地支线 | ≥6mm² 多股铜缆，长度≤2m | 引接至各设备、防静电设施、金属构件 |
2. 全区域导电体等电位联结要求
- 所有金属构件：车间金属门窗、货架、隔断、防静电地板金属龙骨、电缆桥架、设备机架，全部采用≥4mm² 铜缆就近接入静电接地干线或等电位汇流排，严禁出现未接地的孤立导体。
- 防静电设施：防静电台垫、地板、腕带接地座、离子风机，全部通过支线接入等电位网络；其中人体直接接触的环节（腕带、台垫）必须串联 1MΩ 限流电阻，兼顾静电泄放与人身触电防护。
- 屏蔽系统：敏感器件屏蔽罩、屏蔽电缆外层，均需双端就近接入等电位网络，实现屏蔽与电位均衡双重效果。
3. 关键技术参数（强制合规要求）
- 等电位系统阻抗：任意接地点到 ERP 的连接电阻＜1Ω；
- 区域电位差：EPA 内任意两个导电体之间的电位差＜1V；
- 连接可靠性：所有接地连接处采用压接、螺栓紧固或焊接，严禁缠绕，接触电阻≤0.1Ω；
- 接地标识：PE 地、静电地线、等电位汇流排均设置清晰标识，便于巡检与维护。
四、绝对禁止的红线操作
- 严禁静电地线单独设置独立接地极，不与 PE 地做等电位联结，这是 EPA 车间最常见的高风险违规项；
- 严禁取消设备 PE 保护接地，仅接静电地线，违反电气安全强制规范，存在致命触电风险；
- 严禁在静电接地干线 / 支线上串联开关、熔断器，仅人体接触的末端环节可串联 1MΩ 限流电阻；
- 严禁 PE 地与静电地线在 ERP 以外多点联结，避免形成工频地环流，引发设备误动作与干扰。
五、合规性验证与日常维护
- 接地电阻测试：联合接地体接地电阻每年测试 1 次，确保满足设计要求（≤1Ω）；
- 等电位连续性测试：每季度测试任意接地点到 ERP 的连接电阻，确认＜1Ω，任意两点间电位差＜1V；
- 月度巡检：检查所有接地连接处有无松动、锈蚀、断线，接地标识是否清晰完整；
- 体系留存：所有测试报告、施工图纸、巡检记录完整归档，满足 ANSI/ESD S20.20 体系审核、客户审厂要求。
常见疑问补充
关于 PE 地工频干扰的防控：无需通过分开接地解决，正确方式为敏感设备信号地采用单点接地，与机壳通过电容耦合隔离工频环流；静电接地干线与 PE 干线全程同路径平行敷设，减少电磁耦合；敏感线路采用双屏蔽电缆，屏蔽层双端接入等电位网，即可实现干扰抑制与 ESD 防护的双重效果。
