案例一：珠三角消费电子 SMT 工厂 EPA 接地整改案例（思研科技落地项目）

项目背景

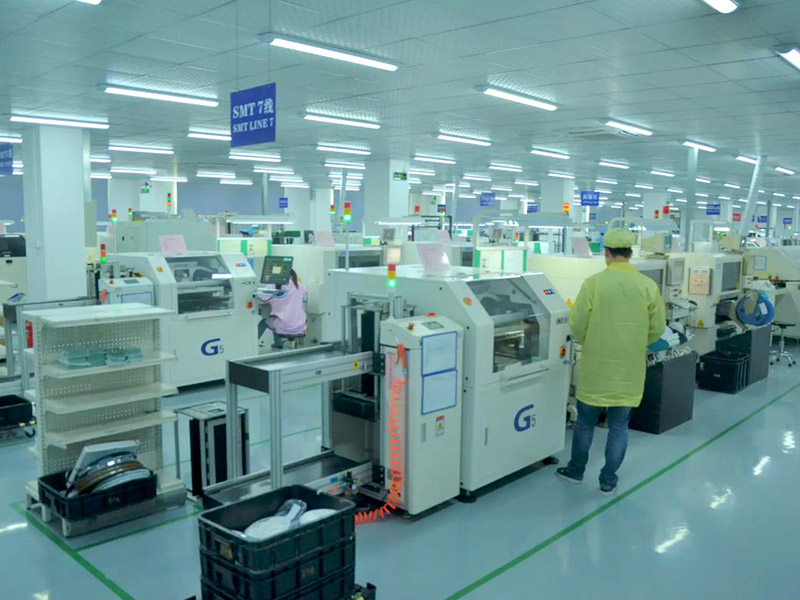

珠三角某手机主板 SMT 贴片厂，服务国内头部消费电子品牌，2023 年出现批量产品异常：手机主控 CMOS 芯片批次不良率达 3.8%，表现为开机随机死机、射频灵敏度漂移，失效分析最终判定为 EOS（电气过应力）损伤；同时面临北美客户 ANSI/ESD S20.20 体系审厂，ESD 接地项为核心扣分项。

核心接地痛点

车间采用双地分离设计：设备、照明用建筑 PE 保护地，防静电工作台、地垫、腕带单独设置专用 ESD 地桩，两套接地系统完全物理隔离；

因土壤电阻差异，PE 地与 ESD 专用地之间存在200-500V 动态电位差，操作人员戴腕带（接 ESD 地）触摸设备外壳（接 PE 地）时，瞬间跨地放电，造成芯片隐性损伤；

工作台接地采用串联方式，前后工位接地端电位差逐级放大，形成大量孤立导体隐患；

无接地系统日常点检、季度复测机制，接地端子松动、氧化无管控。

核心接地整改方案

等电位联结重构：在车间总等电位箱处，用 16mm² 黄绿专用接地线将 PE 地与 ESD 专用地可靠跨接，实现全域等电位，彻底消除跨地电位差，拆除所有临时跨接线；

接地拓扑优化：废除串联接地方式，采用星型并联单点接地，每个工作台、设备、货架的接地支路独立接入等电位汇流排，杜绝电位差累积；

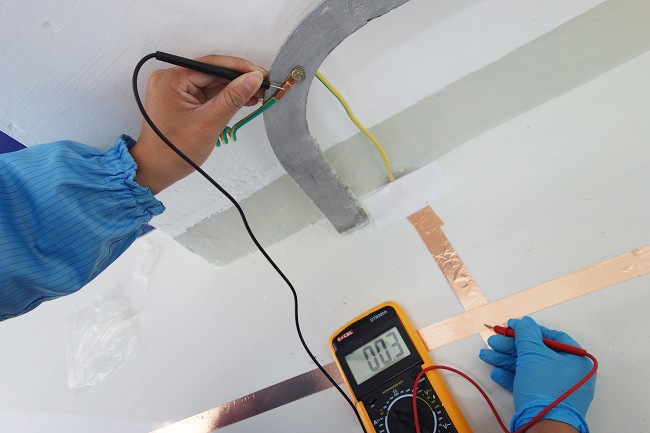

硬件标准化升级：所有接地支路串联 1MΩ±10% 限流电阻，接地干线统一采用≥16mm² 多股铜芯线，分支线≥6mm²，搭接面做抗氧化处理，确保搭接电阻＜0.1Ω；

全周期管控机制：建立每日点检、季度接地电阻复测、雷雨季节后追加测试的闭环制度，配套接地电阻实时监测终端，异常秒级预警。

落地效果

芯片 EOS 不良率从 3.8% 降至0.03%，同类失效完全消失，年减少直接经济损失超 200 万元；

一次性通过 ANSI/ESD S20.20:2021 体系认证，北美客户审厂 ESD 接地项零不符合项；

车间 ESD 事件发生率下降 92%，人员静电电击投诉清零。

核心合规启示

双地分离是 EPA 接地设计最严重的系统性错误，ANSI 与 IEC 标准的核心底层逻辑是等电位联结优先，接地电阻绝对值为辅，消除电位差才是 ESD 接地防护的本质，而非单纯追求独立地桩。

案例二：新能源汽车动力电池工厂 EPA 接地体系建设案例

项目背景

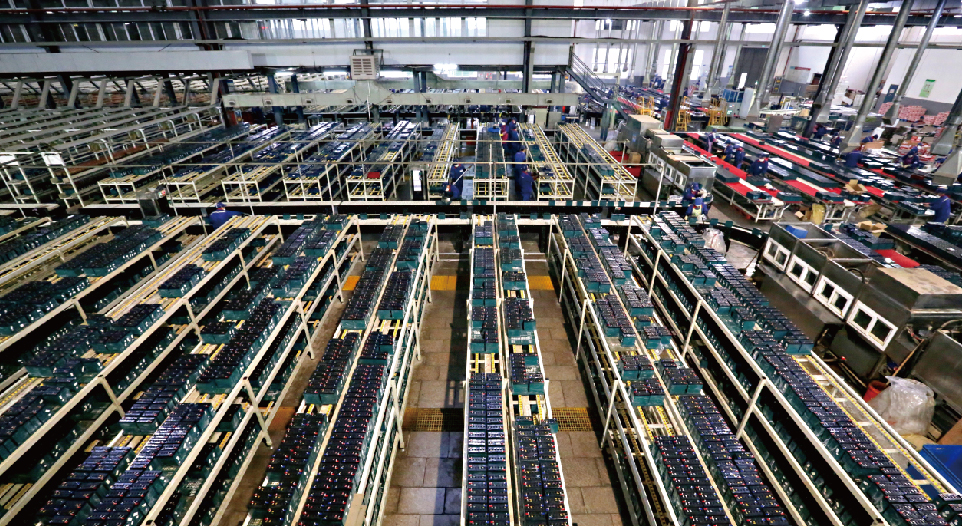

某某公司电池，为新能源汽车配套 800V 高压平台 BMS、MCU、SiC 功率半导体模块，器件静电敏感度低至 50V，需满足 AEC-Q100 车规标准、ISO 10605 汽车静电标准，同时需通过 ANSI/ESD S20.20:2021 国际认证，打通海外高端整车厂供应链。

核心接地痛点

原有车间接地系统未区分 ESD 防护地、动力保护地、防雷地，大功率充放电设备运行时，地电位波动达数伏，极易造成敏感芯片击穿；

模组装配线大量金属工装、货架未做可靠等电位联结，形成孤立导体，冬季干燥季静电不良率居高不下；

缺乏全流程接地管控体系，无法满足车规级产品全生命周期追溯要求，海外客户审厂多次提出整改要求。

核心接地整改方案

独立等电位接地网络：新建专用 ESD 防护接地系统，接地电阻＜1Ω，与建筑防雷地、动力地保持≥20m 安全间距，采用 TN-S 三相五线制供电，单独设置 PE 线，杜绝动力干扰窜入 ESD 回路；

全域法拉第笼式等电位设计：车间所有金属构件、设备外壳、工装货架、门窗框架，全部通过≥6mm² 多股铜芯线接入等电位汇流排，确保任意两点电位差＜35V，完全符合 ANSI/ESD S20.20 核心要求；

智能接地监测系统：全车间部署接地电阻实时监测终端，对接地电阻、搭接电阻、电位差 24 小时不间断采集，超标自动触发三级预警，数据永久留存，满足车规级追溯要求；

分级接地管控：按产品敏感等级划分 3 级 EPA 区域，Class 0 级高敏感区采用独立接地网格，配套冗余接地设计，常规区采用联合接地方式，兼顾合规性与经济性。

落地效果

一次性通过 SGS 颁发的 ANSI/ESD S20.20:2021 静电防护管理体系认证，成为国内新能源动力电池行业 ESD 管控标杆；

产品 ESD 相关失效率下降 85%，海外客户审厂一次性通过，顺利进入欧美高端整车供应链；

建立了车规级 ESD 接地全流程管控体系，成为比亚迪集团内部 ESD 防护示范基地。

案例三：半导体芯片封测工厂 EPA 接地全案设计案例

项目背景

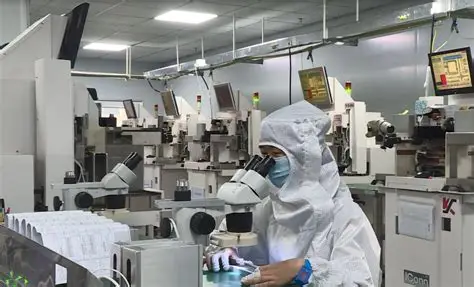

国内某头部传感器芯片封测企业，服务汽车电子、工业控制领域，产品为 MEMS 传感器、CMOS 图像芯片，晶圆级封装工艺对静电防护要求极高，需通过 ANSI/ESD S20.20:2021 认证，原有车间因 ESD 管控缺陷，芯片封装后测试不良率长期维持在 2.8%-5%。

核心接地痛点

原有防静电地板接地铜带间隔过大，接地电阻不均匀，局部点位接地电阻达 28Ω，远超标准限值；

晶圆搬运、键合、测试工位的设备、工装未做独立接地，与动力地混接，地电位波动导致键合机 ESD 报警频发；

大量不锈钢钢网、晶圆载具货架未做可靠接地，形成悬浮孤立导体，静电吸附粉尘导致封装良率下降；

接地系统无定期校准、复测机制，接地网腐蚀、端子松动无管控，冬季干燥季不良率翻倍。

核心接地整改方案

防静电地板接地系统重构：全车间更换环氧防静电自流平地坪，表面电阻稳定在 10⁶-10⁹Ω，每隔 3 米设置环形接地铜带，每个接地支路独立接入主接地网，整体接地电阻稳定＜1Ω，远优于国标要求；

设备与工装接地标准化：所有生产设备、测试仪器、金属工装、货架，全部采用双点接地方式，搭接电阻＜0.1Ω，钢网存储货架单独设置接地干线，每一层均做可靠等电位联结，杜绝孤立导体隐患；

分级接地冗余设计：晶圆键合、芯片测试等高敏感工位，采用双回路冗余接地，配套静电泄放专用接地端子，确保瞬态静电 100ns 内完成泄放；

全周期管控体系：建立接地系统每日点检、每周抽检、季度全点位复测制度，配套校准实验室，所有测试数据可追溯，完全满足 ANSI/ESD S20.20 体系要求。

落地效果

产品 ESD 相关隐性失效率较改造前下降70% 以上，封装测试良率从 95% 提升至 99.2%，直接经济效益显著；

顺利通过 ANSI/ESD S20.20:2021 认证，获得多家国际汽车电子客户的合格供应商资质；

车间静电电压峰值稳定控制在 100V 以内，高敏感区≤50V，达到行业领先水平。

案例四：医疗电子工厂 EPA 接地整改案例

项目背景

国内某三类有源医疗设备企业，核心产品为心电监测仪、医用注射泵，此前委托第三方工厂生产的批次产品出现批量间歇性信号失真、设备重启故障，导致 3000 台设备召回，直接经济损失超 50 万元，失效分析判定为 ADC 芯片遭受潜在性 ESD 静电损伤，需建立符合 IEC 60601 医疗安规、ANSI/ESD S20.20 双标准的 EPA 接地体系。

核心接地痛点

原有 SMT 车间接地系统未做医疗安规隔离，ESD 地与设备动力地混接，漏电流超标，不符合医疗设备生产安规要求；

测试工位金属夹具、设备外壳悬空未接地，形成孤立导体，与敏感 PCB 间距仅 5mm，静电通过空间耦合造成芯片隐性损伤；

维修工位、返工区无专用接地设计，裸板维修时静电击穿风险极高；

无接地系统风险评估、变更评审机制，工艺调整后接地系统未同步优化。

核心接地整改方案

医疗级隔离接地系统：设计独立的 ESD 防护专用接地网，与动力接地网仅在总接地点单点联结，接地电阻＜1Ω，漏电流控制在 0.25mA 以内，满足 IEC 60601 医疗安规强制要求；

全区域等电位联结：车间所有金属结构、设备外壳、测试夹具、工作台、货架，全部通过导电橡胶 / 多股铜芯线接入等电位汇流排，确保任意两点电位差＜25V，远低于医疗芯片击穿阈值；

高风险工位专项优化：芯片烧录、测试、维修工位，采用独立接地回路，配套双冗余接地端子，金属夹具全部做低阻抗接地，接触电阻＜0.2Ω，同时增加物理绝缘隔离，阻断空间耦合路径；

体系化管控：建立接地系统变更风险评估机制、年度内审制度、人员专项培训体系，所有接地测试数据、点检记录留存至产品全生命周期 + 1 年，满足医疗行业追溯要求。

落地效果

产品 ESD 相关售后返修率从 12% 降至0.3%，同类批量故障完全清零；

顺利通过医疗器械 GMP 认证、ANSI/ESD S20.20 体系认证，拿到三类有源医疗设备生产资质；

建立了医疗行业专属的 ESD 接地管控体系，成为国内医疗电子行业 ESD 防护示范项目。

案例五：7nm 芯片高端净化车间 EPA 接地标杆项目

项目背景

国内某晶圆制造企业 7nm 芯片净化车间，对 ESD 防护要求达到行业顶级水平，芯片核心器件 HBM 静电敏感阈值低至 25V，需同时满足 ANSI/ESD S20.20、SEMI 国际半导体标准、IEC 61340 系列标准，要求 ESD 事件发生率趋近于零。

核心接地痛点

净化车间内大量非金属设备、风管无法有效接地，易积聚静电形成空间静电场；

自动化机械手、AGV 搬运设备接地连续性差，高速移动过程中易产生静电积聚；

传统接地方式无法满足纳米级芯片的超低静电要求，地电位波动需控制在 0.1V 以内。

核心接地整改方案

全域等电位接地网格：车间地面、墙面、吊顶均铺设导电铜网，形成三维法拉第笼式接地系统，整体接地电阻＜0.5Ω，任意两点搭接电阻＜0.05Ω，实现全域零电位差；

非金属设备接地专项方案：针对净化风管、塑料设备外壳，采用 “复合导电胶带 + 导电布” 接地方案，使非金属材料接地电阻稳定在 1×10⁶Ω 以下，实现静电受控泄放；

自动化设备接地优化：AGV、机械手采用导电轮 + 导电地板的动态接地方式，配套实时接地监测模块，确保移动过程中接地连续性达标；

智能联动管控系统：部署全点位静电、接地电阻、电位差实时监测网络，超标时自动联动离子风机、温湿度系统，实现闭环管控，数据采用区块链技术存证，确保不可篡改。

落地效果

车间 ESD 事件发生率较改造前下降82%，7nm 芯片良率提升 3 个百分点，达到国际先进水平；

一次性通过 SEMI 国际半导体标准认证、ANSI/ESD S20.20 认证，成为国内半导体行业 ESD 防护标杆项目；

实现了接地系统全生命周期智能化管控，运维效率提升 60%，异常响应时间缩短至 5 秒以内。

EPA 接地技术成功实施的核心共性要素（双标合规通用准则）

底层逻辑对齐标准：所有方案均以「等电位联结为核心，接地电阻为辅助」，完全契合 ANSI/ESD S20.20、IEC 61340-5-1 两大标准的底层要求，而非单纯追求独立地桩的低电阻值。

拓扑设计零隐患：统一采用星型并联单点接地，杜绝串联接地、双地分离的系统性错误，确保接地回路无电位差累积。

参数就高不就低：接地电阻、搭接电阻等核心参数，统一采用两大标准中更严苛的限值，一次整改同时满足全球客户审厂、体系认证要求。

硬件与体系双闭环：不仅完成接地硬件改造，同步建立全周期点检、测试、内审、变更评审的体系化管控机制，确保接地系统长期稳定合规。

分级管控适配场景：按产品敏感等级、工艺风险分级设计接地方案，高敏感区冗余设计，常规区兼顾经济性，实现合规性与成本的最优平衡。
