工频地环流检测与诊断全流程操作指南

一、检测诊断核心前提与安全规范

1. 核心检测原则

• 工况还原原则：必须在车间正常生产、大功率设备满负荷运行的工况下检测，停机空载状态无法捕捉到真实的地环流，检测结果无效；
• 安全优先原则：所有检测均为低压带电操作，必须遵守电气安全规范，严禁在未做绝缘防护的情况下直接裸露接触带电端子；
• 精准溯源原则：先判断「有没有地环流」，再定量「环流严重程度」，最后定位「闭合环路的根源位置」，循序渐进，避免盲目整改。

2. 强制安全规范

1. 所有检测人员必须持证（低压电工证）操作，佩戴绝缘手套、穿绝缘鞋，使用绝缘等级匹配的检测工具；
2. 涉及配电柜母排、接地干线端子操作时，必须两人在场，一人操作一人监护，严禁单人带电作业；
3. 分段断开法定位环路时，严禁断开设备 PE 保护接地端子，仅可断开 ESD 静电接地支线，杜绝牺牲电气安全的检测操作；
4. 雷雨天气严禁开展户外接地极、室内接地干线检测，避免雷击浪涌风险。

3. 检测前准备工作

1. 资料收集：调取车间接地系统设计图纸、低压配电系统图、ESD 静电地网拓扑图，提前梳理 PE 地与静电地的联结点位、接地干线走向；
2. 工况确认：检测前启动车间所有常规运行的大功率设备（贴片机、回流焊、空压机、变频器等），还原真实生产工况，稳定运行 30 分钟后再开始检测；
3. 环境记录：同步记录检测时的温湿度、电网电压、设备运行状态，确保检测数据可追溯、可复现。

---

二、检测设备选型（分 3 个等级，适配不同检测需求）

---

三、分阶段检测诊断全流程（可直接落地操作）

阶段一：快速初筛诊断（不停机，5 分钟完成，日常巡检 / 自查专用）

核心方法：钳形电流表接地干线电流检测法（行业最通用、最易操作）

1. 检测点位选择：优先检测 3 个核心点位，覆盖整个接地系统
   • 点位 1：配电柜内 PE 保护地总干线（进入车间的主 PE 母排）；
   • 点位 2：ESD 专用静电接地总干线（ERP 接地基准点处的主干线）；
   • 点位 3：产线末端的 PE 支线、静电接地支线（设备机壳处的接地线缆）。
2. 标准化操作步骤
   1. 打开钳形电流表，调至 AC 电流毫安级量程，先做钳口归零校准；
   2. 用钳口单根套住被测接地线缆（严禁同时套住火线、零线、地线，必须单根线缆测量）；
   3. 待读数稳定后，记录电流有效值、频率，确认是否为 50Hz 工频电流；
   4. 同一条线缆的不同位置重复测量 2 次，确保数据准确。
3. 地环流快速判定标准



   测量结果	地环流判定	风险等级	后续动作
   50Hz 工频电流＜50mA	无明显地环流，系统正常	低风险	无需整改，纳入日常巡检即可
   50Hz 工频电流 50mA~500mA	存在轻度地环流	中风险	开展精准定量检测，排查潜在环路
   50Hz 工频电流 500mA~1A	存在中度地环流	高风险	立即定位环路根源，限期整改
   50Hz 工频电流＞1A	存在严重地环流	致命风险	立即停产排查，彻底消除闭合环路




辅助初筛方法：设备机壳对地工频电压测试

---

阶段二：精准定量检测（确定环流危害等级，审厂合规性验证专用）

方法 1：电能质量分析仪精准参数检测

1. 检测内容：同步采集接地干线的电流波形、幅值、频率、谐波占比，核心确认 3 点：
   • 电流主频率是否为 50Hz 工频，排除 ESD 瞬态脉冲、雷电浪涌、高频谐波干扰；
   • 环流的持续有效值、峰值，确认是否超出安全阈值；
   • 谐波占比，判断环流是否由变频器、伺服电机的谐波放大导致。
2. 操作要点：
   • 电流钳夹在接地总干线上，电压测试端分别接 PE 地与静电地，同步采集电位差与环流数据；
   • 连续采集 10 分钟以上，覆盖设备启停、负载变化的全工况，记录最大值、平均值。
3. 数据应用：通过电流与电位差的相位关系，确认环流的驱动源，精准定位是三相不平衡、还是设备谐波导致的环流。

方法 2：接地点间工频电位差测试（核心诊断项）

1. 检测点位：
   • 核心配对 1：ERP 接地基准点 vs 车间末端设备接地点；
   • 核心配对 2：PE 保护地母排 vs ESD 静电接地干线；
   • 核心配对 3：相邻两条产线的设备机壳接地点；
   • 核心配对 4：车间入口 vs 车间最远端的接地端子。
2. 操作步骤：
   1. 用电位差测试仪的两个测试端，分别接两个被测接地点，确保接触良好，无氧化层、漆面阻隔；
   2. 稳定后记录 50Hz 工频电位差的有效值，连续测试 3 次取平均值；
   3. 同步记录对应点位的环流电流值。
3. 危害判定标准（贴合 EPA 车间 ESD 防护要求）
4.


   工频电位差	危害等级	核心风险
   ＜1V	合规无风险	符合 ANSI/ESD 等电位要求，无 ESD 放电风险
   1V~5V	中风险	存在 ESD 放电风险，可击穿 HBM＜100V 的高敏芯片
   5V~20V	高风险	大概率引发批量芯片 ESD 击穿，设备干扰误动作
   ＞20V	致命风险	存在人员触电、设备烧毁、批量产品报废风险

方法 3：接地环路阻抗连续性测试

---

阶段三：闭合环路根源定位（找到问题核心，整改落地的关键）

方法 1：分段断开法（最有效、最精准，双接地系统首选）

标准化操作步骤（针对 PE + 静电地双系统）

1. 前提准备：在 ERP 接地基准点处，用钳形表实时监测静电接地总干线的环流电流，记录初始值；全程严禁断开任何设备的 PE 保护接地，仅可断开 ESD 静电接地支线。
2. 第一步：总环路验证
   断开 ERP 处 PE 地与静电地的唯一联结，观察钳形表电流：若电流骤降至接近 0，说明闭合环路是「PE 与静电地多点联结」导致的；若电流无变化，说明环路来自其他金属构件、桥架。
3. 第二步：分产线逐段排查
   恢复 ERP 处的联结，按产线逐条断开静电接地支线与设备机壳的联结，每断开一条，观察环流电流变化：
   • 断开某条支线后，电流明显下降，说明这条产线存在 PE 与静电地的多点联结；
   • 断开后电流无变化，说明这条产线无异常，排查下一条。
4. 第三步：单设备精准定位
   锁定异常产线后，逐个断开单台设备的静电接地联结，观察电流变化，最终定位到具体哪台设备、哪个点位，将 PE 地与静电地做了违规联结。
5. 第四步：隐蔽点位排查
   若产线、设备均无异常，排查流水线机架、金属桥架、门窗框架，逐个断开其接地联结，定位隐蔽的多点接地点。

方法 2：接地拓扑图环路追踪法

1. 根据车间接地图纸，绘制 PE 地、静电地的完整拓扑图，标注所有接地点、联结点位；
2. 按照「电流只能在闭合环路内流动」的原理，在拓扑图上圈出所有可能形成闭合回路的路径；
3. 重点排查「两个及以上接地点同时接入 PE 地与静电地」的路径，这是 90% 地环流的形成根源；
4. 结合现场实测数据，逐一验证可疑环路，缩小排查范围，最终定位根源。

方法 3：差分电流追踪法

• 若某段线缆的进线电流与出线电流不一致，说明该段存在分支接地点，形成了环路；
• 逐步缩小测量范围，最终定位到隐蔽的违规接地点。

---

阶段四：EPA 车间高频专项场景深度诊断

场景 1：PE 保护地 + ESD 静电地双系统地环流诊断

1. 重点核查「ERP 单点联结之外，是否存在其他 PE 与静电地的联结点位」，包括设备机壳、流水线机架、测试仪器、屏蔽房等；
2. 测试 ERP 处 PE 与静电地的电位差，以及车间末端两者的电位差，若两者偏差超过 0.5V，说明末端存在多点联结；
3. 停机状态下，断开 ERP 处的联结，用万用表电阻档测 PE 与静电地之间的电阻，若电阻＜10Ω，说明两者存在其他隐蔽联结，形成了闭合环路。

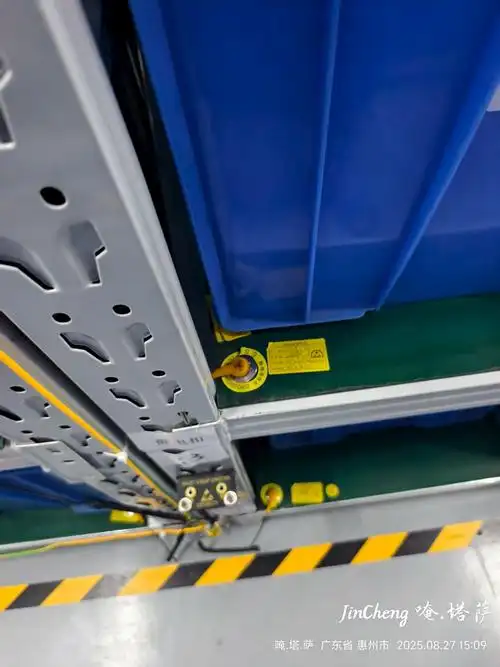

场景 2：自动化流水线 / 设备机架地环流诊断

1. 流水线机架多段拼接，每段都单独接地，与建筑接地网形成多个闭合环路；
2. 诊断方法：逐段断开机架的接地支线，观察环流电流变化，定位异常接地点；
3. 整改方向：机架全线做等电位联结，仅保留单点接地接入接地干线，消除多点接地形成的环路。

场景 3：屏蔽电缆地环流诊断

1. 屏蔽电缆两端同时接地，屏蔽层与两侧设备的 PE 地形成闭合环路，是测试设备信号干扰的核心诱因；
2. 诊断方法：断开电缆一端的屏蔽层接地，观察设备干扰是否消失、接地干线环流是否下降；
3. 合规方向：EPA 车间敏感信号电缆，屏蔽层采用单端接地，避免形成闭合环路。

---

四、检测诊断常见误区与避坑指南

1. 误区 1：用普通万用表测接地电流，结果完全无效

   普通万用表的电流档分辨率极低，无法捕捉到毫安级的工频地环流，且无法区分 50Hz 工频与其他干扰电流，必须用真有效值钳形电流表、电能质量分析仪检测。
2. 误区 2：停机空载状态下检测，漏检真实环流

   地环流的驱动源是设备运行产生的电位差，停机状态下三相负载平衡、无谐波干扰，大概率测不到环流，必须在满负荷生产工况下检测，结果才有效。
3. 误区 3：只测电流不测电位差，无法判断真实危害

   环流电流大小只反映环路阻抗，电位差才是决定 ESD 放电风险的核心指标。比如 1A 的环流但电位差只有 0.5V，ESD 风险极低；但 100mA 的环流伴随 10V 的电位差，会直接击穿高敏芯片，必须两者同步检测。
4. 误区 4：把瞬态电流当成工频地环流

   设备启停、ESD 放电、雷电浪涌产生的是瞬态脉冲电流，不是持续的 50Hz 工频环流，必须通过示波器、电能质量分析仪确认频率与持续性，避免误判。
5. 误区 5：单点检测，漏检局部环路

   只测总干线电流，不测产线支线、单台设备的接地电流，会漏检车间局部的小环路，这些局部环流虽然总电流不大，但会导致局部工位电位差超标，引发芯片批量失效。

---

五、检测报告与合规性留存要求

1. 检测基本信息：检测日期、环境工况、设备运行状态、检测人员、审核人员；
2. 检测依据：ANSI/ESD S20.20:2021、IEC 61340-5-1:2024、GB 50054、GB 50611 等标准条款；
3. 接地系统拓扑图：标注 PE 地、静电地的走向、联结点位、检测点位；
4. 检测原始数据：所有点位的电流、电位差、阻抗测试数据，对应波形截图；
5. 诊断结论：地环流风险等级、危害评估、闭合环路根源定位；
6. 整改建议：针对性的闭环整改方案、优先级排序；
7. 附件：检测设备校准证书、现场检测照片、设备运行记录。
