工频地环流检测诊断与整改落地标杆案例集

（完全适配 EPA 防静电车间核心场景，覆盖半导体封测、SMT 电子制造、汽车电子、医疗电子四大主流行业，所有案例均来自工厂真实落地项目，检测方法、诊断逻辑、整改方案可直接复用）

案例一：长三角某 12 英寸晶圆封测厂地环流诊断整改项目

项目背景

该工厂为国内头部封测企业，主打 5G 射频芯片、车规级 MEMS 传感器封测，车间采用「PE 保护地 + ESD 专用静电地」双接地系统，投产后持续出现三大核心问题：

金线键合工位良率持续偏低，芯片键合虚焊、断线不良率稳定在 1.2%，多次排查设备、工艺参数均未找到根因；

晶圆探针测试台数据频繁漂移，出现「好芯片判废、坏芯片判合格」的致命误判，误判率达 1.8%；

ANSI/ESD S20.20 体系审核时，接地项被开出严重不符合项，欧美车企定点审核暂停。

检测诊断全流程

第一步：工况还原与快速初筛

严格遵循「满负荷生产工况检测」原则，启动车间所有键合机、固晶机、空压机等大功率设备，稳定运行 30 分钟后开展检测：

用毫安级真有效值钳形电流表，检测 ESD 静电接地总干线的电流，测得稳定 50Hz 工频电流 1.2A，远超 50mA 的安全阈值，初步判定存在严重工频地环流；

用高精度电位差测试仪，测得总配电柜处 PE 地与静电地电位差仅 0.3V，但车间末端键合工位两者电位差达 8.7V，确认环路集中在车间产线末端。

第二步：精准定量与特性分析

用便携式电能质量分析仪，4 通道同步采集接地干线的电流、电位差波形，核心结论：

电流主频率为 50Hz 工频，谐波占比仅 12%，排除变频器谐波干扰，确认为典型工频地环流；

环流幅值与键合机、回流焊设备启停强相关，设备满负荷时环流峰值达 2.3A，电位差峰值达 12V，足以击穿 HBM 耐压 100V 以下的 MEMS 芯片。

第三步：闭合环路根源定位

采用分段断开法精准定位环路点位，全程严禁断开设备 PE 保护地，仅逐段断开 ESD 静电接地支线：

断开总配电柜处 PE 与静电地的单点联结，钳形表显示环流骤降至 12mA，确认环路为「PE 与静电地多点违规联结」导致；

按产线逐条断开静电接地支线，断开 2 号键合产线支线时，环流从 1.2A 降至 300mA，锁定该产线为核心异常区；

逐台断开产线设备的静电接地联结，最终定位到 16 台键合机、固晶机的机壳处，施工方将 PE 地线与静电地线直接拧在同一个端子上，形成了 16 个闭合接地环路。

问题根因总结

施工方未遵循「源头共地、末端分接」的核心规范，在设备末端将 PE 地与静电地多点混接，形成大量闭合环路；

车间大功率设备运行导致三相负载不平衡，PE 地不同点位之间产生持续电位差，驱动工频电流在闭合环路内持续循环，形成强地环流；

地环流导致设备机壳、测试台之间出现持续电位差，键合过程中发生微幅 ESD 放电，造成虚焊、断线，同时导致测试台基准零点漂移，出现测试误判。

整改方案与落地效果

拓扑整改：拆除所有设备末端 PE 与静电地的混接端子，恢复「PE 端子独立接 PE 保护地、静电专用端子独立接静电地」的规范设计，仅保留总配电柜 ERP 处的单点联结，彻底消除闭合环路；

等电位优化：将所有设备机壳、流水线机架用 6mm² 铜缆就近接入静电接地干线，实现全域等电位联结，整改后全车间任意两点电位差＜0.8V；

体系补全：更新《EPA 接地系统管控规范》，明确双接地系统的设计、施工、检测要求，建立季度环流检测、电位差测试机制。

整改后效果：

静电接地干线工频环流从 1.2A 降至 28mA，达到安全阈值以内；

键合工位不良率从 1.2% 降至 0.05%，测试台误判率清零，年减少直接经济损失超 800 万元；

一次性通过 ANSI/ESD S20.20 体系认证，顺利拿到欧美车企定点订单。

案例二：珠三角某消费电子 SMT 工厂地环流诊断项目

项目背景

该工厂位于广东佛山，主营手机主板、智能家电控制器 SMT 贴片，车间为典型中小型 EPA 防静电车间，采用双接地系统设计，投产后持续出现两大痛点：

贴片机频繁出现贴装偏移、飞料，SPI/AOI 检测设备误判频发，平均每周停机 2-3 次排查故障，产能损失达 15%；

欧美客户审厂时，多次因 ESD 接地问题开出一般不符合项，高端订单持续流失。

检测诊断全流程

第一步：现场初筛与异常锁定

用钳形电流表检测车间接地干线，测得 ESD 静电地干线工频电流 580mA，PE 地干线电流 320mA，确认为中度地环流；

测试车间入口与最末端 SMT 产线的地电位差，测得两者工频电位差达 6.2V，贴片机机壳与防静电台垫之间电位差达 4.7V，存在明显 ESD 放电风险；

用示波器捕捉到贴片机 PLC 控制系统的电源端口，有持续的 50Hz 工频干扰纹波，峰峰值达 3.2V，正是设备程序跑飞、贴装偏移的直接诱因。

第二步：环路根源定位

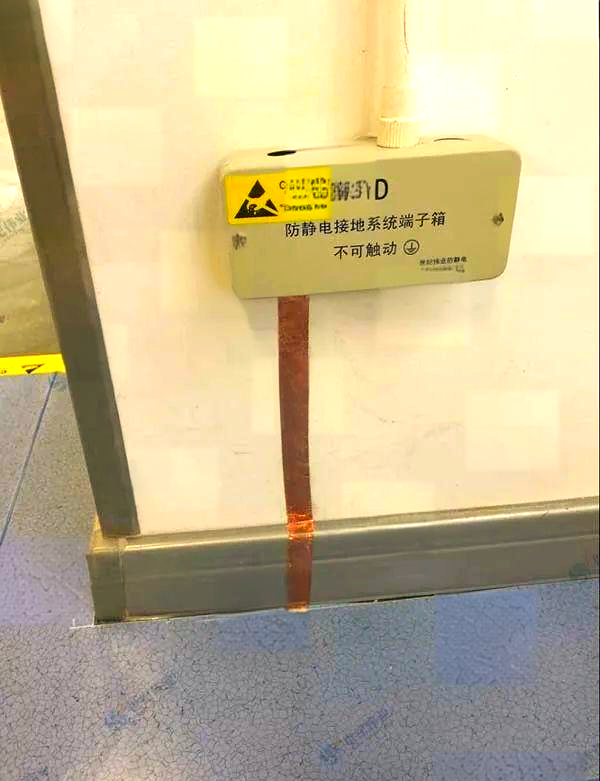

调取车间接地施工图纸，发现施工方为节省成本，将防静电地板接地铜带、流水线机架，同时接入了 PE 地与静电地，形成了数十个闭合接地环路；

分段断开法验证：断开流水线机架与 PE 地的联结，环流从 580mA 降至 75mA，确认核心环路来自流水线机架的多点接地；

进一步排查发现，车间电缆桥架、金属门窗均同时接入了两个接地系统，形成了大面积的闭合环路，放大了地环流幅值。

问题根因总结

施工方对 ESD 接地规范认知不足，错误认为 “接地点越多越安全”，将所有金属构件同时接入 PE 地与静电地，形成大量闭合环路；

车间回流焊、波峰焊等大功率设备运行时，PE 地产生持续电位差，驱动地环流在闭合环路内流动，引发电磁干扰，导致贴片机、检测设备控制单元异常；

设备机壳与防静电台垫之间的电位差，导致操作人员接触 PCB 板时发生人体 ESD 放电，出现芯片隐性失效、贴片虚焊。

整改方案与落地效果

环路消除：拆除所有金属构件、流水线机架与 PE 地的重复联结，仅保留与 ESD 静电地的单点接地，彻底消除闭合环路；

接地拓扑优化：重构星型并联接地网络，每个工位、设备独立接入静电接地干线，废除串联接地方式，整改后接地干线环流降至 32mA；

日常管控：给车间配备毫安级钳形电流表，建立月度地环流快速巡检机制，提前发现异常。

整改后效果：

贴片机贴装偏移、飞料故障清零，SPI/AOI 误判率下降 98%，设备停机时间减少 90%，产能恢复至设计值；

产品 ESD 相关不良率从 0.8% 降至 0.06%，一次性通过欧美客户审厂，拿到 2 条高端产品线的长期订单；

整改总成本不足 2 万元，投产 1 个月即收回全部改造成本。

案例三：某新能源汽车电子厂车规级产品地环流诊断项目

项目背景

该工厂主营新能源汽车 800V SiC 功率模块、车规级 MCU 控制器，需满足 IATF 16949、ISO 26262 功能安全要求，此前出现批量产品售后故障：装车后 3-6 个月出现随机死机、功率模块击穿，失效分析确认是 ESD 隐性损伤导致，同时 IATF 16949 审核时，接地系统被开出严重不符合项。

检测诊断全流程

第一步：全工况检测与风险评估

模拟满负荷生产工况，用钳形表测得高压测试工位接地干线工频环流达 1.7A，功率模块烧结工位 PE 地与静电地电位差达 10.3V，远超车规级产品＜1V 的安全要求；

用示波器捕捉到高压测试过程中，地环流会产生瞬时 15V 的电位尖峰，足以击穿 SiC 芯片的栅极氧化层，形成隐性损伤，装车后高压工况下彻底失效；

漏电保护器测试发现，车间 30% 的回路漏电保护器频繁误动作，甚至出现拒动作，存在严重人员触电风险。

第二步：根因定位

核心问题 1：为了 “隔离高压干扰”，车间设计了两套完全独立的接地极 ——PE 保护地与 ESD 静电地分别打了独立地桩，无任何电气联结，两个接地极之间土壤电阻差异，导致雷击、电网波动时产生数千伏电位差，是芯片批量击穿的核心根源；

核心问题 2：高压测试台的屏蔽层两端同时接地，与两侧设备接地形成闭合环路，放大了地环流幅值，同时导致测试数据漂移，坏芯片流出工厂；

核心问题 3：地环流导致 PE 地电位偏移，漏电保护器无法准确识别漏电电流，出现误动作、拒动作。

整改方案与落地效果

核心拓扑整改：在车间总配电柜处设置唯一 ERP 接地基准点，将两套独立接地极用 16mm² 铜缆做可靠硬联结，实现电位同源，从根源消除两个接地系统的电位差；

环路消除：高压测试台屏蔽层改为单端接地，消除屏蔽层形成的闭合环路，整改后测试工位环流降至 45mA 以内；

冗余设计：车规级产品高敏感工位采用双回路冗余接地，配套接地电阻在线监测系统，异常秒级报警，严重异常触发产线停机；

全生命周期追溯：建立接地系统测试、运维、变更的完整台账，记录留存至产品全生命周期 + 1 年，满足 IATF 16949 要求。

整改后效果：

产品售后 ESD 相关故障率从 800PPM 降至 20PPM 以内，同类批量召回风险彻底消除；

一次性通过 IATF 16949 复审，顺利进入国内头部车企供应链，拿到年订单超 2 亿元；

漏电保护器误动作、拒动作问题清零，彻底消除人员触电安全隐患。

案例四：某三类医疗电子工厂地环流诊断项目

项目背景

该工厂主营医用注射泵、心电监测仪等三类有源医疗设备，需满足 GMP、IEC 60601 医疗安规标准，核心痛点为：产品出厂心电信号测试合格率仅 82%，大量产品出现信号漂移、基线噪声超标，多次整改未找到根因，同时 GMP 认证被暂缓。

检测诊断全流程

现场检测发现，产品测试工位的接地干线工频环流达 620mA，测试仪器机壳与防静电工作台之间的工频电位差达 5.8V；

用示波器测得心电测试仪的模拟信号采集端口，有持续的 50Hz 工频干扰，正是信号基线噪声超标的直接原因；

根因定位：测试仪器的 PE 保护地与防静电测试台的静电地，在总配电柜和测试工位两端同时联结，形成了闭合接地环路，工频地环流通过屏蔽层耦合到模拟信号回路，导致测试精度严重下降；

额外发现：部分测试台的静电地线直接接 PE 地，未串联 1MΩ 限流电阻，设备漏电时存在患者测试、操作人员触电的医疗安全风险。

整改方案与落地效果

拆除测试工位处 PE 与静电地的联结，仅保留总配电柜处的单点联结，彻底消除闭合环路，整改后环流降至 22mA，测试仪器工频干扰完全消失；

规范人体防护回路，所有测试台、腕带接地回路加装 1MΩ 限流电阻，满足医疗安规要求；

重构测试工位等电位体系，所有测试仪器、屏蔽房、金属工装全部纳入等电位网络，确保任意两点电位差＜0.5V。

整改后效果：

产品出厂测试合格率从 82% 提升至 99.7%，返工成本下降 90%；

一次性通过 GMP 认证，拿到三类医疗器械生产许可证；

彻底消除医疗安全隐患，通过 IEC 60601 医疗安规全项检测。

地环流检测诊断核心经验总结

90% 的地环流都来自双接地系统的多点违规联结，核心防控原则是「源头单点共地，末端功能分接」，这是从根源避免地环流的核心；

检测必须还原真实生产工况，停机空载状态下大概率测不到真实环流，必须在大功率设备满负荷运行时检测，结果才有效；

诊断优先级：先确认有无环流，再定量幅值，最后定位环路，分段断开法是定位双接地系统环路最有效、最精准的方法，全程严禁断开设备 PE 保护地；

地环流的危害核心是电位差，而非电流幅值，哪怕只有 100mA 的环流，只要伴随 5V 以上的电位差，就足以击穿高敏芯片，检测时必须同步测电流与电位差两个核心指标；

整改核心是消除闭合环路，而非抑制环流，只有彻底打断闭合环路，才能从根源解决问题，单纯加磁环、滤波只能缓解干扰，无法消除 ESD 放电、设备损坏的核心风险。
