静电防护（ESD）管理计划（符合ANSI/ESD S20.20-2021标准，适配电子元器件组装厂）

文件编号：[公司缩写]-ESD-PL-202X

版本号：V1.0

生效日期：YYYY年MM月DD日

编制部门：[静电防护管理部门/质量部]

编制人：[姓名]

审核人：[姓名]

批准人：[姓名]

适配场景说明：本计划专为电子元器件组装厂设计，核心适配产品为精密集成电路（IC）、半导体器件、PCB组件等，覆盖“元器件接收-贴片-焊接-调试-成品包装”全流程，EPA区域规模约[XX㎡]，包含核心操作区、检验区、仓储区三个核心分区。

一、计划目的

为建立符合ANSI/ESD S20.20-2021标准的静电放电（ESD）防护管理体系，明确公司静电防护的管理职责、技术要求、操作流程及验证标准，重点防控精密集成电路（IC）、半导体器件、PCB组件等静电敏感产品在生产全流程中的静电损坏风险，保障产品质量稳定性，降低返修率及生产成本，满足下游电子设备制造商的合规性要求及ANSI/ESD S20.20-2021认证需求。

二、适用范围

本计划适用于公司内所有涉及静电敏感元器件（ESSD）的活动，包括但不限于：

1. 静电敏感元器件（如HBM≤250V的IC、CDM≤100V的半导体器件）的接收、检验、存储、标识；
2. 生产制造过程中的贴片、焊接、回流焊、调试、测试（含AOI检测、功能测试）；
3. PCB组件及成品的包装、存储、运输及交付；
5. 静电防护区（EPA）（核心操作区、检验区、仓储区）的规划、建设、运维；
6. 生产操作人员、检验人员、仓储人员、设备维护人员及临时进入EPA区域的外来人员的培训、考核及资质认定。

三、术语与定义

1. 静电放电（ESD）：不同静电电位的物体之间的静电电荷转移，可能对电子元器件造成显性损坏（如器件失效）或隐性损坏（如性能下降、寿命缩短）。
2. 静电敏感元器件（ESSD）：对静电放电敏感的电子元器件，结合本厂产品特性，明确为人体模型（HBM）耐受电压≤250V、充电器件模型（CDM）耐受电压≤100V的元器件（如精密IC、MOSFET、二极管等）。
3. 静电防护区（EPA）：采取了必要的静电防护措施，能有效控制静电电位，限制静电放电的特定区域，本厂分为核心操作区（贴片、焊接）、检验区、仓储区三个等级。
4. 接地：将静电导体或静电耗散体通过导体连接到大地或其他参考电位点，以消除静电积累，本厂采用独立接地系统，与动力接地、防雷接地分开。
5. 静电耗散材料：表面电阻率为1×10^6Ω～1×10^11Ω，能有效耗散静电电荷的材料，如本厂使用的防静电台垫、周转箱、地板等。
6. 离子平衡电压：离子风机产生的正、负离子数量差值对应的电压，本厂要求≤±35V（符合ANSI/ESD S20.20-2021标准）。

四、管理职责

（一）ESD管理委员会

1. 由公司高层领导、质量部、生产部、技术部、采购部、仓储部等部门负责人组成，作为ESD防护工作的决策机构。
2. 审批公司ESD防护管理计划及相关制度，监督计划的执行与落地，确保年度ESD防护预算（如设备采购、培训、检测）足额到位。
3. 协调解决ESD防护工作中的重大问题（如批量静电损坏事件、EPA区域改造），确保资源投入满足防护需求。
4. 每半年组织1次ESD防护体系的内部审核，每年组织1次管理评审，确保体系持续符合ANSI/ESD S20.20-2021标准及客户需求。

（二）ESD工程师

1. 负责编制、修订ESD防护管理计划、作业指导书（如《贴片工序ESD操作规范》《EPA区域管理细则》）及相关技术文件，确保文件符合ANSI/ESD S20.20-2021标准及本厂生产场景需求。
2. 主导静电防护区（EPA）的规划、设计、建设及验收，明确各分区技术参数（如核心操作区湿度、接地阻抗要求），制定EPA运维标准。
3. 组织开展ESD相关培训、考核工作，针对不同岗位（如贴片操作员、检验员）制定专项培训内容，确保相关人员具备合格的静电防护知识与操作技能。
4. 负责ESD防护设备、材料的选型、验证及使用监督，重点验证贴片机接地性能、电烙铁防静电参数、防静电包装材料合规性，定期开展ESD检测与监测工作，记录并分析检测数据。
5. 处理ESD相关质量异常，组织调查静电损坏事件（如PCB组件功能失效），追溯问题根源，制定纠正与预防措施并跟踪落实。
6. 负责ANSI/ESD S20.20-2021认证相关资料的准备、对接，配合第三方机构开展认证审核工作。

（三）各部门职责

1. 生产部：严格执行ESD防护作业指导书，确保贴片、焊接、调试等工序操作符合要求；负责生产区域内ESD防护设备（如腕带、离子风机、接地插座）的日常维护与点检，每日上岗前组织员工进行腕带自检，及时上报设备异常；配合ESD工程师开展异常整改。
2. 质量部：将ESD防护要求纳入产品检验标准，重点检验ESSD元器件包装完整性、成品防静电包装合规性，对生产过程中的ESD操作规范性进行监督；参与ESD体系审核及异常事件调查，负责ESD检测数据的复核与归档。
3. 技术部：在产品工艺文件中明确ESD防护特殊要求（如敏感元器件焊接温度、操作顺序）；配合ESD工程师优化生产工艺中的静电防护环节（如调整贴片流程减少摩擦起电）；提供ESD技术支持（如元器件敏感度参数查询）。
4. 采购部：按照ESD防护要求采购合格的设备、材料、包装用品，要求供应商提供符合ANSI/ESD S20.20-2021标准的相关证明文件（如防静电腕带检测报告、包装材料电阻测试报告）；对供应商进行ESD合规性审核，将ESD要求纳入供应商合作协议。
5. 仓储部：负责静电敏感元器件的分类存储（按敏感度等级分区存放）、标识及出入库管理，确保存储环境（温湿度、接地）符合要求；出入库过程中严禁损坏防静电包装，搬运时使用防静电周转车，防止元器件在仓储环节遭受静电损坏。
6. 设备部：负责贴片机、回流焊炉、测试仪器等生产设备的接地改造与维护，确保设备接地连续性符合要求；配合ESD工程师开展设备ESD参数检测，及时整改设备接地、静电泄漏等问题。
7. 行政部：配合ESD工程师开展培训工作，提供培训场地、设备支持；负责EPA区域温湿度调控设备（如加湿器、空调）的日常维护；管理临时进入EPA区域的外来人员（如供应商、客户），协助开展岗前简要培训。
8. 全体员工：遵守公司ESD防护管理制度，参加ESD培训并通过考核，严格按照操作规范开展工作（如进入EPA区域穿戴防静电服鞋、佩戴腕带）；主动报告静电防护异常情况（如腕带损坏、离子风机故障），严禁违规操作（如徒手接触IC引脚）。

五、静电防护技术要求

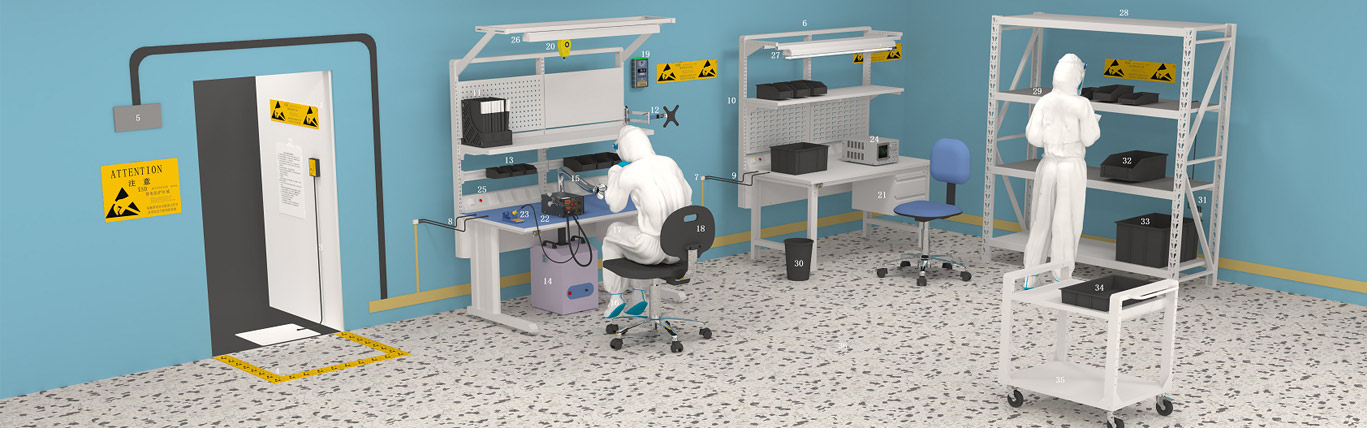

（一）静电防护区（EPA）规划与建设

1. EPA划分与标识：
   1. 核心操作区（贴片、焊接工序）：划定为一级EPA，设置红色区域线及“一级EPA，非授权人员禁止入内”警示标识，明确区域边界；
   2. 检验区（元器件检验、成品测试）：划定为二级EPA，设置黄色区域线及“二级EPA，进入需穿戴防静电装备”警示标识；
   3. 仓储区（ESSD存储）：划定为三级EPA，设置蓝色区域线及“静电敏感物品存储区，严禁烟火、禁止随意拆封”警示标识。
2. 接地系统（核心适配要求）：
   1. EPA区域建立独立的静电接地系统，与动力接地、防雷接地保持≥5m距离，接地阻抗≤1Ω（符合ANSI/ESD S20.20-2021标准硬性要求）；
   2. 核心操作区工作台、贴片机、回流焊炉、测试仪器等设备，通过专用接地导体连接至静电接地排，接地连接点采用螺栓固定，涂抹导电膏防止锈蚀，定期检查接地连续性；
   3. 防静电腕带 bonding点电阻限制为≤2Ω，腕带与接地插座连接可靠，确保员工操作时静电实时释放；
   4. 鞋类/地面系统对接地点的最大电阻为10^9Ω，核心操作区地面采用导电型防静电地板，确保员工穿戴防静电鞋后能有效接地。
3. 环境控制（适配元器件组装需求）：
   1. 一级EPA（核心操作区）环境湿度控制在45%～65%RH，二级EPA（检验区）、三级EPA（仓储区）湿度控制在30%～70%RH，避免低湿度环境导致静电积累；
   2. 各EPA区域配备高精度温湿度记录仪（精度±1%RH、±0.5℃），每30分钟自动记录1次数据，当湿度低于下限值时，启动自动加湿器，同时人工检查加湿效果；
   3. 核心操作区避免设置强气流设备（如风扇），防止气流导致静电快速积累，离子风机出风口朝向操作工位，避免直接对着元器件吹。
4. 设备与材料要求（适配生产设备特性）：
   1. EPA区域内使用的工作台、椅子、周转箱、托盘等必须采用静电耗散材料，表面电阻率为1×10^6Ω～1×10^11Ω，核心操作区工作台配备防静电台垫，台垫通过接地扣可靠接地；
   2. 个人防护用品要求：一级EPA员工穿戴连体防静电服、防静电鞋、防静电手套，佩戴双回路防静电腕带；二级EPA员工穿戴防静电上衣、防静电鞋、佩戴单回路防静电腕带；腕带电阻值控制在1×10^6Ω～1×10^8Ω，每日上岗前自检；
   3. 核心操作区每2个工位配备1台离子风机，确保离子风机的平衡电压≤±35V，静电衰减时间≤1秒（对1000V～100V的衰减），出风口距离操作台面30～50cm；
   4. 焊接工序使用的电烙铁必须具备防静电功能，烙铁头与接地端的电阻≤2Ω，配备接地连续性监测器，实时监测接地状态，避免焊接时静电损坏元器件。

（二）静电敏感元器件（ESSD）管理（适配元器件特性）

1. 标识与分类：
   1. 所有ESSD元器件及组件必须粘贴符合ANSI/ESD S20.20-2021标准的防静电标识，标注元器件的静电敏感度等级（如“HBM：250V，CDM：100V”）；
   2. 按敏感度等级分类存储：高敏感类（HBM≤100V）、中敏感类（100V＜HBM≤250V）、低敏感类（250V＜HBM≤1000V），仓储区设置专属货架，张贴分类标识，避免混放。
2. 接收与检验：
   1. 接收ESSD时，仓储人员首先检查供应商的防静电包装（如屏蔽袋、防静电托盘）是否完好，有无破损、开口，包装上是否有防静电标识及合格证明；
   2. 检验过程必须在二级EPA区域内进行，检验人员穿戴齐全防静电装备，拆封时使用专用防静电剪刀，严禁在非EPA区域拆封ESSD包装；
   3. 质量部检验时，需额外检查元器件引脚有无氧化、损伤，必要时通过ESD检测仪测试元器件是否存在隐性损坏。
3. 存储与搬运：
   1. ESSD存储在防静电货架上，货架与地面绝缘（垫防静电垫），避免与静电导体直接接触，存储环境温度控制在18～25℃，湿度符合对应EPA要求；
   2. 高敏感类元器件存储时，额外放置静电屏蔽盒，盒内铺设导电泡沫，防止静电感应损坏；
   3. 搬运ESSD时，必须佩戴防静电腕带或使用防静电周转车，严禁徒手接触元器件引脚或敏感部位；搬运过程中避免剧烈晃动、碰撞，防止包装破损。
4. 包装与交付：
   1. 成品包装必须采用三层防静电包装（内层防静电袋、中层缓冲材料、外层屏蔽袋），包装前确保产品通过离子风机放电，包装过程在二级EPA区域内完成；
   2. 包装上粘贴“静电敏感，小心轻放”警示标识及产品敏感度等级，附带《ESD防护说明》，告知运输及接收方防护要求；
   3. 交付时选择具备ESD防护能力的物流公司，在运输合同中明确静电防护要求，避免产品在运输过程中因振动、摩擦产生静电损坏。

（三）生产过程静电防护（适配组装工序）

1. 人员防护：
   1. 进入EPA区域的人员必须按等级穿戴合格的防静电装备，一级EPA员工需进行全身静电释放（触摸接地金属件）后再进入；
   2. 操作ESSD时，严禁佩戴首饰、手表、钥匙等金属物品，避免金属物品产生尖端放电；
   3. 核心操作区员工每2小时检查1次腕带佩戴情况及接地状态，质量部不定期抽查。
2. 各工序操作规范：
   1. 贴片工序：贴片机进料台铺设防静电垫，料盘放置在防静电托盘上，操作员取放料盘时佩戴防静电手套，避免摩擦起电；贴片机定期清洁导轨，减少料带与导轨摩擦产生的静电；
   2. 焊接工序：使用防静电电烙铁，焊接前检查烙铁接地连续性，烙铁头温度按元器件要求设定（一般为280～320℃），避免高温损坏元器件的防静电涂层；焊接时先焊接接地引脚，再焊接其他引脚，减少静电积累；
   3. 调试与测试工序：测试仪器（如万用表、示波器）必须可靠接地，测试探针采用防静电材质，测试前将仪器与被测产品进行等电位连接（触摸产品接地端）；避免测试探针直接接触元器件敏感部位；
   4. 传递工序：传递ESSD或PCB组件时，使用防静电周转箱或导电托盘，严禁直接用手传递；周转箱内放置导电分隔片，避免产品之间碰撞摩擦产生静电。
3. 设备维护：
   1. 设备部每周对贴片机、回流焊炉等设备进行接地连续性检查，每月对设备内部静电消除装置（如离子风嘴）进行清洁、测试；
   2. ESD工程师每月对离子风机、防静电腕带测试仪等防护设备进行性能检测，及时更换损坏的设备（如离子风机滤网、腕带导电绳）；
   3. 建立设备ESD维护档案，记录维护时间、内容、检测结果，档案保存期限不少于3年。

六、培训与考核

1. 培训对象与频次：
   1. 新入职员工（生产、检验、仓储岗位）：入职后3个工作日内完成ESD专项培训，考核合格后方可上岗；
   2. 在岗员工：每季度开展1次ESD知识复训，每年开展1次实操技能考核；
   3. 管理人员（生产主管、质量主管）：每半年开展1次ESD管理知识培训，提升管理能力；
   4. 外来人员（供应商、客户、维修人员）：进入EPA区域前，由行政部配合ESD工程师开展10～15分钟简要培训，明确进入规则及防护要求。
2. 专项培训内容（适配岗位需求）：
   1. 新入职员工：ESD基础知识（静电产生、危害）、ANSI/ESD S20.20-2021标准核心要求、本厂EPA区域划分及管理要求、各岗位操作规范（如贴片、焊接工序ESD要求）、个人防护用品使用方法、异常报告流程；
   2. 在岗员工：新增ESD防护要求、近期异常案例分析（如某批次PCB因静电损坏的原因及整改措施）、新设备（如新型离子风机）操作方法；
   3. 外来人员：EPA区域进入流程、静电防护基本注意事项（如禁止触摸元器件、穿戴临时防静电鞋套）、紧急情况处理方式。
3. 考核方式：
   1. 笔试：考核ESD基础知识、标准要求、管理制度，满分100分，80分及以上为合格；
   2. 实操考核：考核个人防护用品穿戴、腕带自检、设备接地检查、元器件取放等操作，由ESD工程师现场打分，合格后方可上岗；
   3. 外来人员：培训后签署《静电防护承诺书》，明确防护责任，由专人陪同进入EPA区域。
4. 培训记录：建立员工ESD培训档案，记录培训时间、内容、考核结果、监考人员等信息，档案保存期限不少于3年；外来人员《静电防护承诺书》由行政部归档保存，保存期限不少于1年。

七、检测与监测

（一）定期检测项目、标准与频率（适配生产场景）

检测项目	检测标准（符合ANSI/ESD S20.20-2021）	检测频率	检测方法	责任部门
静电接地系统阻抗	≤1Ω	每月1次	使用接地电阻测试仪，在接地排与大地之间测试，记录3次数据取平均值	ESD工程师
防静电腕带电阻	1×10^6Ω～1×10^8Ω；bonding点电阻≤2Ω	每日上岗前（员工自检）；每月1次（专项检测）	自检：使用腕带测试仪，佩戴后按测试键，显示“合格”即可；专项检测：使用高精度电阻表测试腕带两端及bonding点	生产部/ESD工程师
防静电鞋/地面系统电阻	≤10^9Ω	每月1次	员工穿戴防静电鞋，站在EPA地面上，使用人体综合电阻测试仪测试鞋与地面、地面与接地端的电阻	ESD工程师
防静电台垫、地板电阻	1×10^6Ω～1×10^11Ω	每季度1次	使用表面电阻测试仪，在材料不同位置测试5点，取最大值	ESD工程师
离子风机性能（平衡电压、衰减时间）	平衡电压≤±35V；衰减时间≤1秒（1000V→100V）	每月1次	使用离子风机测试仪，在出风口30cm处测试平衡电压；在1000V静电施加后，测试衰减至100V的时间	ESD工程师
防静电包装材料电阻	1×10^6Ω～1×10^11Ω	每批次进货检验	使用表面电阻测试仪测试包装材料内外表面，每批次抽样3件，每件测试2点	质量部
电烙铁接地电阻	≤2Ω	每日开工前	使用万用表测试烙铁头与接地端之间的电阻，确保接地良好	生产部
EPA区域温湿度	一级EPA：45%～65%RH；二级/三级EPA：30%～70%RH；温度18～25℃	实时监测，每30分钟记录1次	通过温湿度记录仪自动记录，人工每日核对数据	生产部/仓储部

（二）监测与记录

1. 建立ESD检测台账，详细记录检测时间、检测项目、检测结果、检测人员、异常情况及处理措施等信息，台账采用电子档+纸质档双重存档，保存期限不少于3年。
2. 各EPA区域温湿度记录仪数据自动存储，每月导出1次数据归档，数据保存期限不少于1年。
3. 对检测中发现的异常情况（如接地阻抗超标、腕带电阻不合格、离子风机平衡电压超标），立即停止相关区域的生产活动，张贴“禁止使用”标识，由ESD工程师组织制定整改措施（如更换设备、重新接地、调整湿度），经检测合格后方可恢复生产。
4. 质量部每月对ESD检测数据进行汇总分析，形成《ESD检测月度报告》，上报ESD管理委员会，为体系改进提供依据。

八、异常处理与持续改进

1. 异常报告：当发生以下情况时，相关人员需立即向ESD工程师报告，填写《ESD异常事件报告表》：
   1. 静电损坏事件（如元器件失效、PCB组件功能异常，经检测确认由ESD导致）；
   2. 防护设备异常（如腕带测试仪故障、离子风机报警、接地电阻超标）；
   3. 违规操作（如员工未穿戴防静电装备进入EPA、徒手拆封ESSD包装）；
   4. 客户反馈产品存在ESD相关质量问题。
2. 调查与分析：ESD工程师在接到报告后24小时内组织生产部、质量部、技术部开展异常调查，通过现场勘查、数据追溯、人员问询等方式，分析异常原因（如操作不当、设备故障、环境失控、制度漏洞等），确定责任部门及人员，明确问题影响范围（如涉及产品批次、生产工序）。
3. 纠正与预防措施：
   1. 纠正措施：针对异常原因制定具体整改措施，明确整改责任人、整改期限（一般不超过3个工作日），跟踪整改效果，确保问题彻底解决（如更换不合格腕带、重新改造接地系统、处罚违规员工）；
   2. 预防措施：结合异常原因，修订相关制度或操作规范（如增加设备点检频次、优化培训内容），开展全员警示教育，避免同类异常再次发生。
4. 持续改进：
   1. 每半年通过内部审核、管理评审，识别ESD防护体系的改进机会（如设备老化、流程繁琐、培训不到位）；
   2. 收集客户反馈、行业新技术（如新型防静电材料、智能监测设备），适时修订ESD防护计划及相关制度；
   3. 每年组织1次ESD防护体系有效性评估，对比年度ESD损坏率、检测合格率等数据，持续优化防护方案，确保体系符合ANSI/ESD S20.20-2021标准及公司发展需求。

九、文件管理

1. 本计划及相关ESD作业指导书、检测标准、培训资料、认证资料等文件，由ESD工程师统一管理，建立《ESD文件清单》，明确文件版本、生效日期、发放范围，确保文件的有效性、完整性。
2. 文件的编制、修订、审批、发放、回收需按照公司文件管理制度执行，修订后需重新审批生效，及时回收过期或作废文件，严禁在工作中使用过期文件。
3. 各部门需妥善保管收到的ESD文件，放置在便于查阅的位置，严禁随意涂改、复印、外传，确保文件不丢失、不损坏。
4. ESD检测台账、培训档案、异常事件报告、内部审核报告等记录文件，由对应责任部门归档保存，保存期限不少于3年，以备ANSI/ESD S20.20-2021认证审核及客户审核。

十、附则

1. 本计划由[静电防护管理部门/质量部]负责解释。
2. 本计划自发布之日起生效，原有相关静电防护规定与本计划不一致的，以本计划为准。
3. 本计划将根据ANSI/ESD S20.20标准更新情况、公司生产经营需求（如新增产品类型、扩大生产规模）及客户要求，适时进行修订。
4. 对违反本计划规定的行为，将按照公司《质量管理奖惩制度》进行处罚；因违规操作导致产品损坏、客户投诉或认证失败的，追究相关部门及人员责任。
