夯实静电防护根基

思研科技助力电子科技企业完成高标准静电接地桩施工，验收完美合格

一、新闻导读

在电子制造行业，静电接地系统是所有 ESD 防护措施的“地基”。接地不规范，后续的防静电地板、工作台、离子风机都将形同虚设。

近日，思研科技（Siyan Tech）​ 受某知名电子科技企业委托，对其新建生产车间进行 全套静电接地桩施工与接地网改造。经第三方权威检测，所有接地桩 接地电阻均优于设计指标，一次性验收完美合格，为该企业高精密电子产品的安全生产奠定了坚实基础。

---

二、项目难点：看不见的“隐患”最难防

该电子科技企业主要生产高灵敏度电子元器件，对静电极为敏感。在前期勘测中，思研科技工程师发现：

• ❌ 原设计接地系统未充分考虑 ESD 专用接地需求

• ❌ 部分区域接地电阻偏高，存在静电积聚风险

• ❌ 设备接地、人体接地、建筑接地混接，缺乏独立性

若不进行系统化改造，极易造成 静电电位反弹、设备误动作、产品隐性损伤。

---

三、思研方案：从“地下”开始的系统防护

思研科技 ESD 工程团队深入现场，制定了 “独立、低阻、长效、可监测”​ 的接地桩施工方案：

✅ 1. 科学选址与独立接地网设计

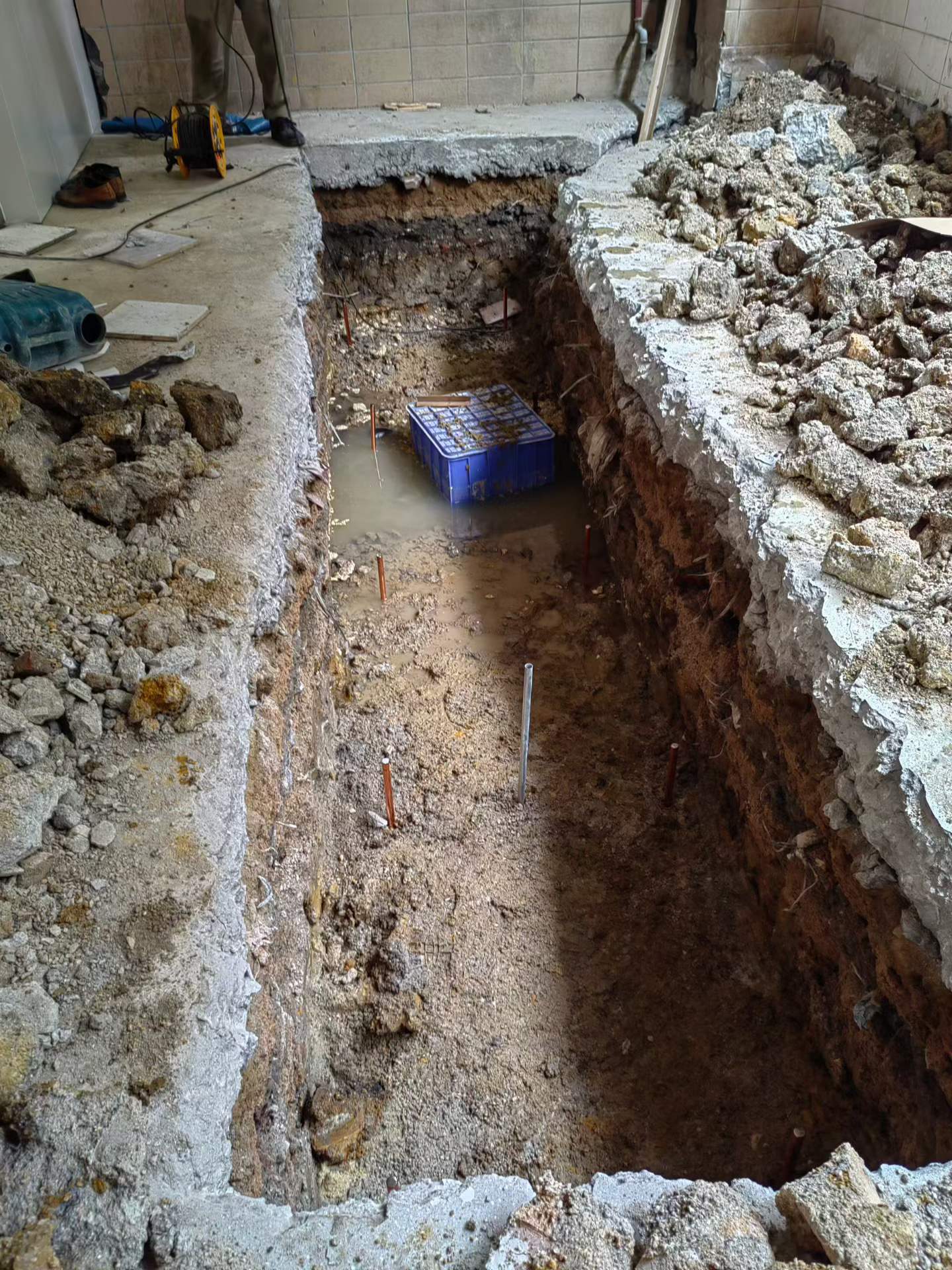

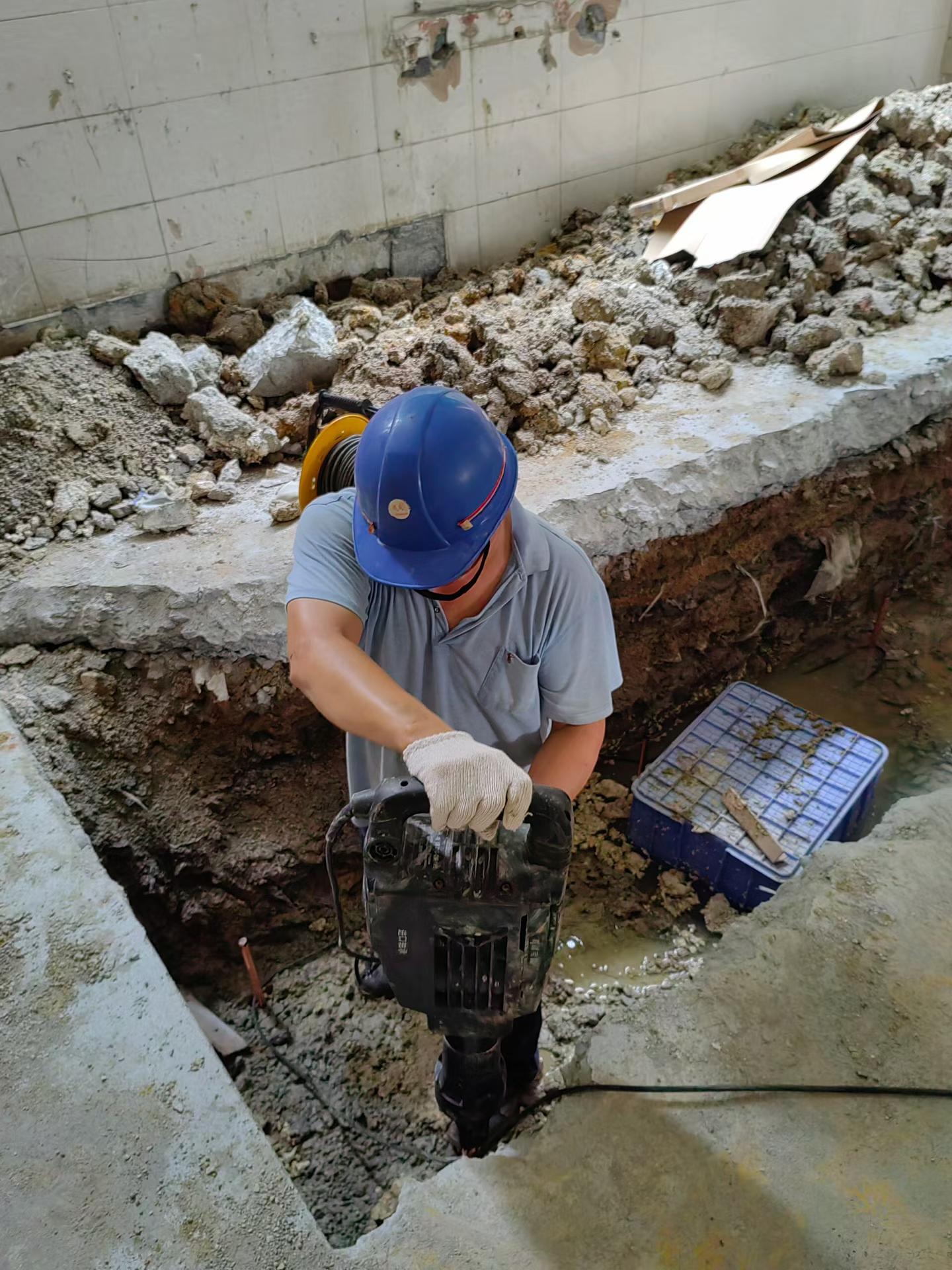

• 避开地下管线复杂区域，确保接地极深度与土壤接触面积

• 单独设立 ESD 静电防护专用接地网，与防雷、强电接地物理隔离

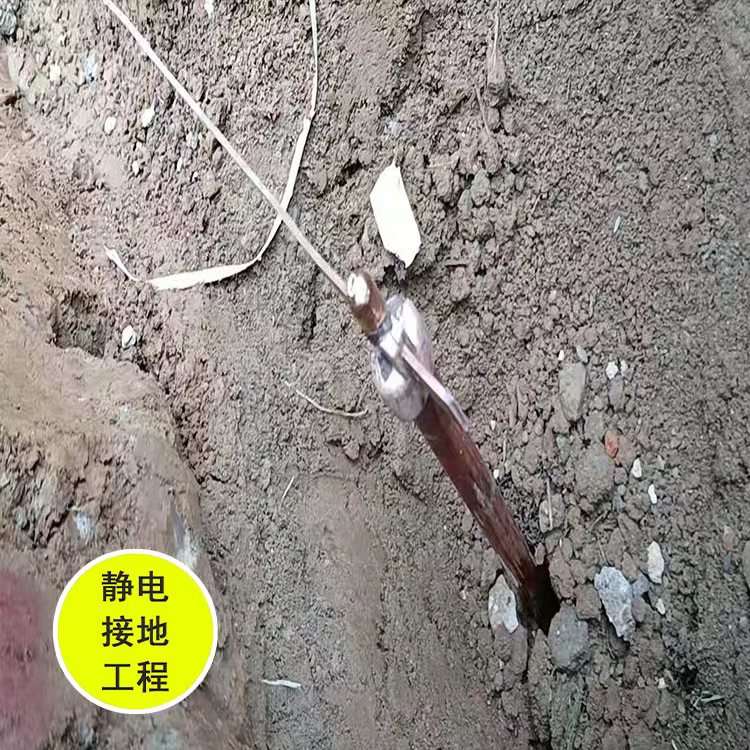

✅ 2. 高标准接地桩施工工艺

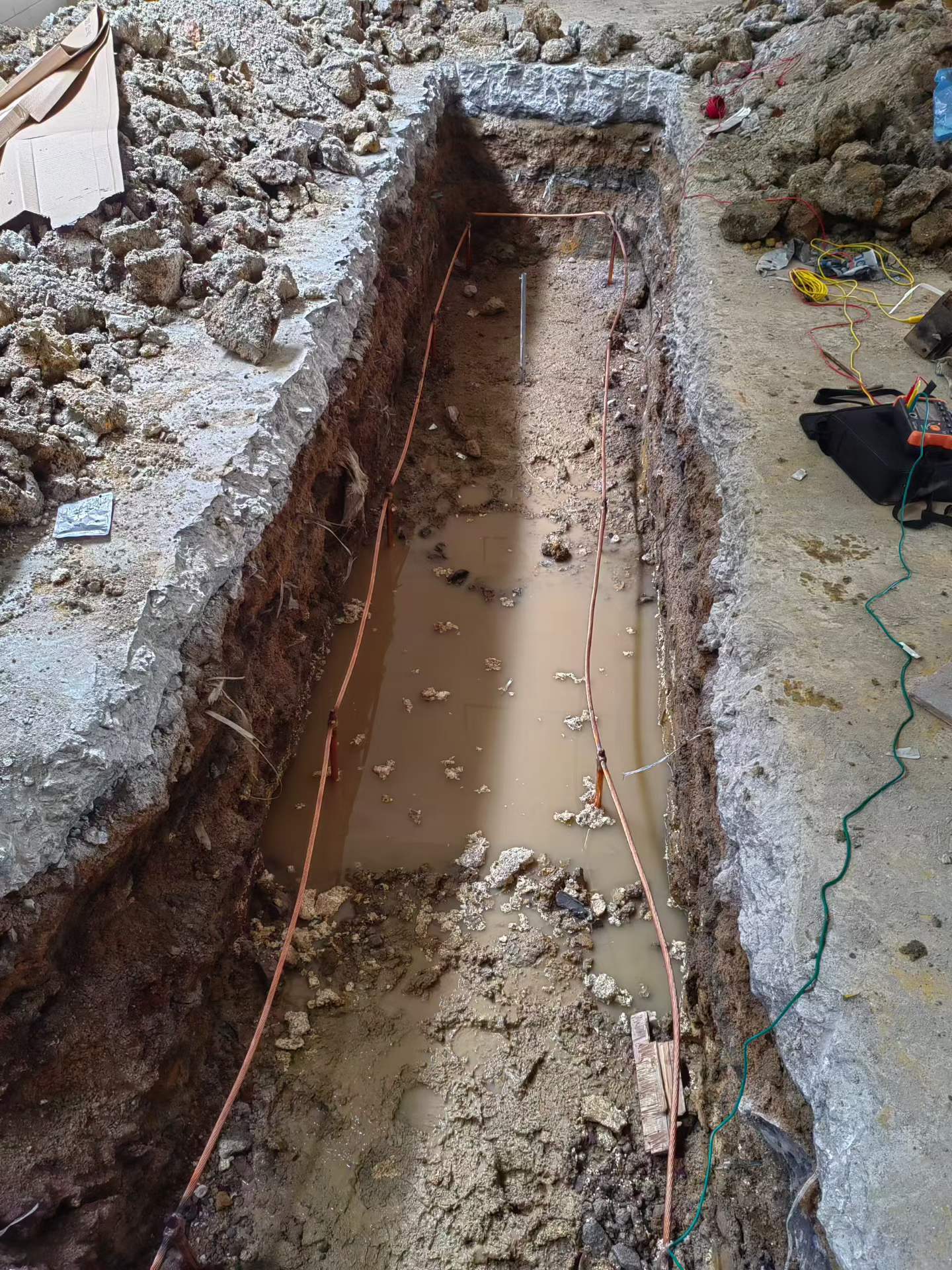

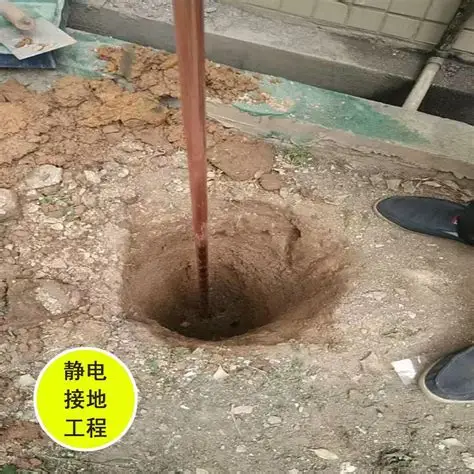

• 采用 镀铜接地极 + 降阻剂回填​ 组合工艺

• 确保接地极与土壤紧密贴合，降低接地电阻

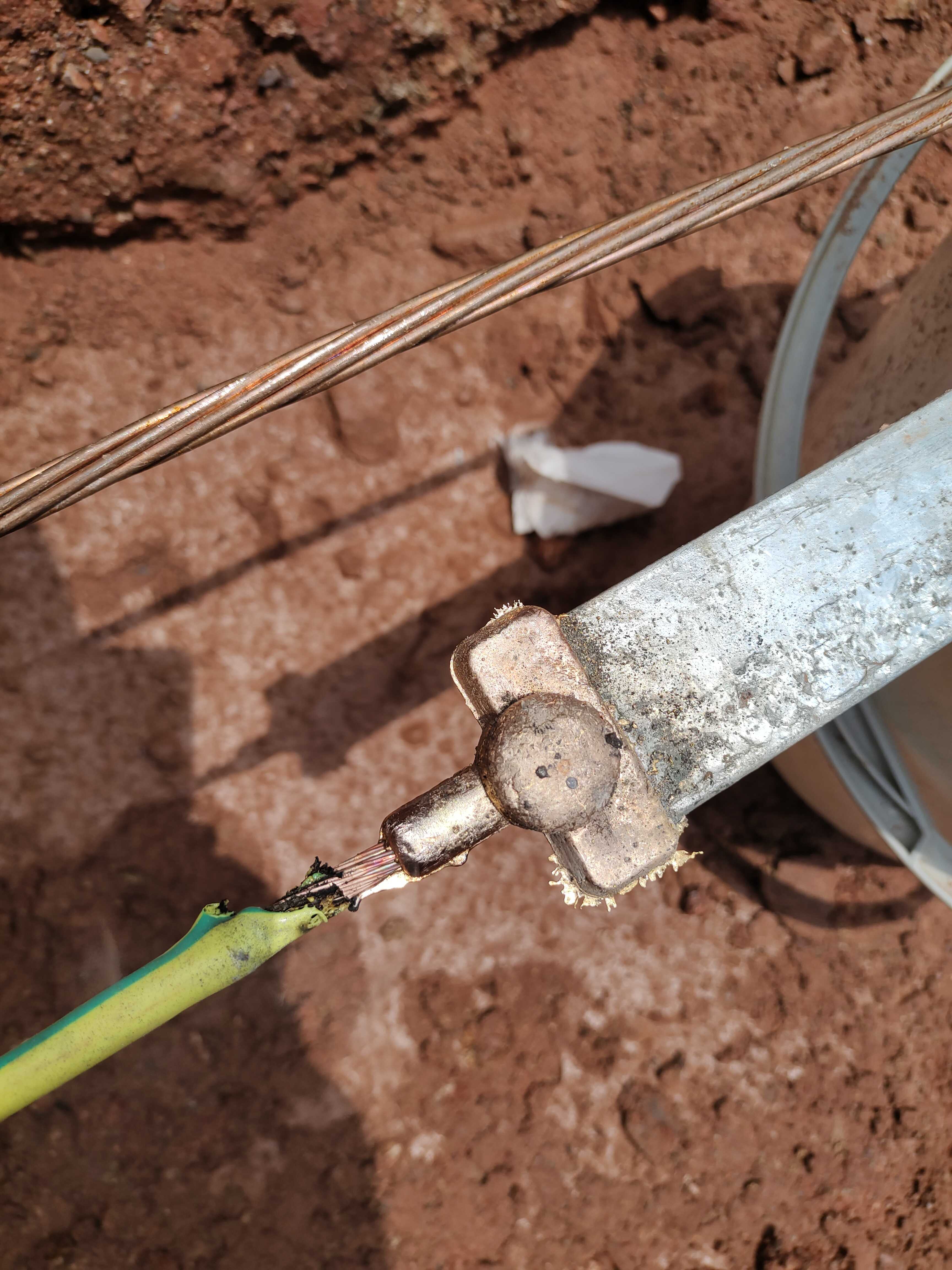

• 接地引出点采用防腐防锈处理，保障长期使用稳定性

✅ 3. 规范化引线与端子安装

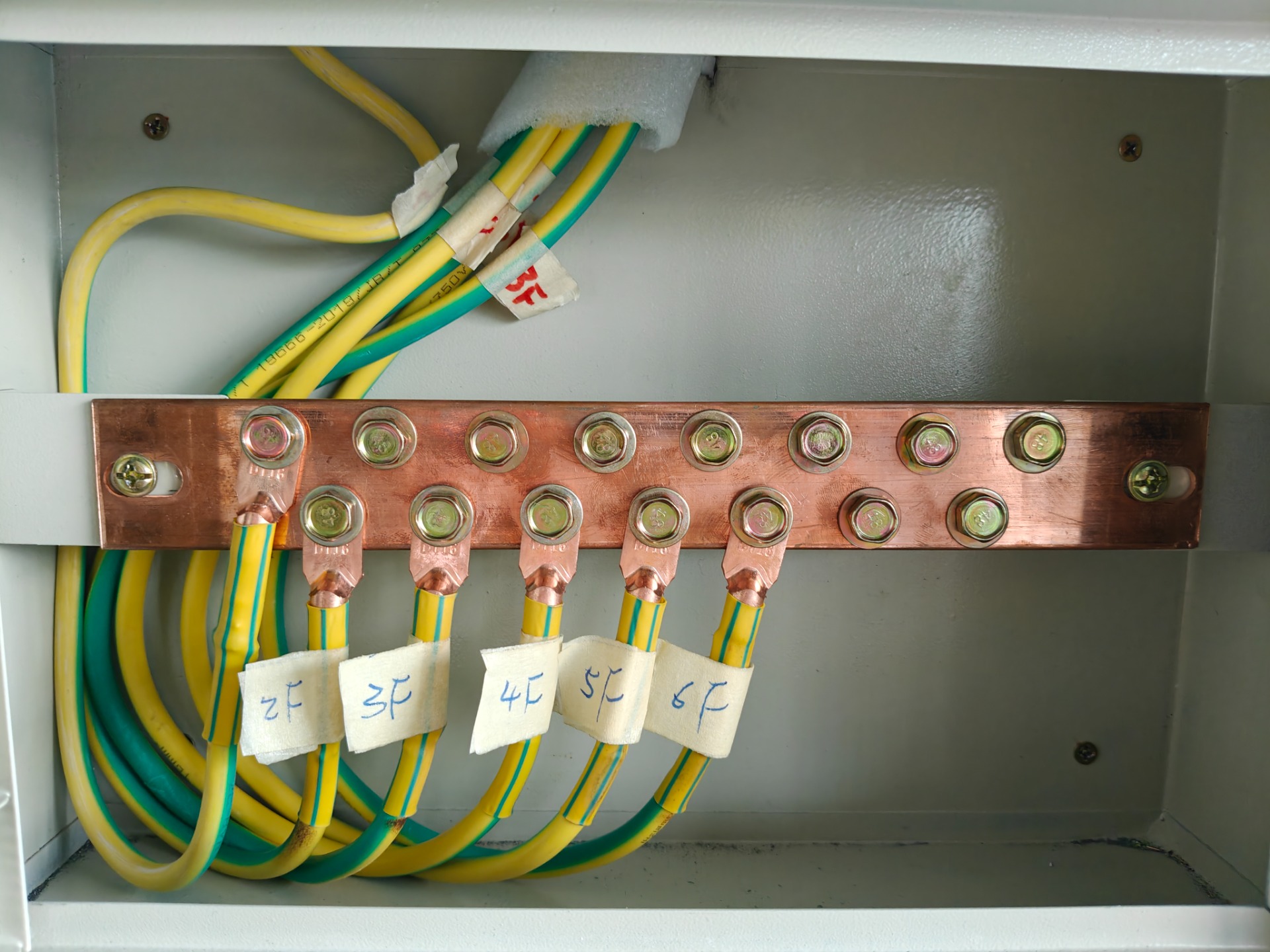

• 使用 BVR 多股软铜线​ 作为接地主干线

• 接地端子采用压接 + 涮锡双重工艺，杜绝虚接

• 每个接地桩设置清晰标识，便于后期维护与检测

---

四、验收结果：数据说话，一次合格

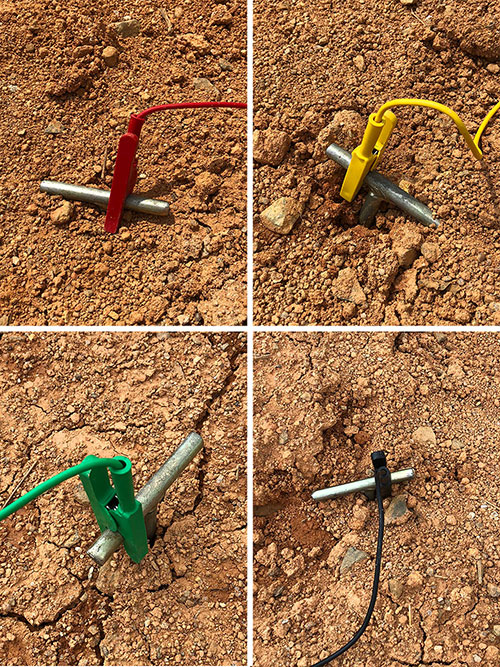

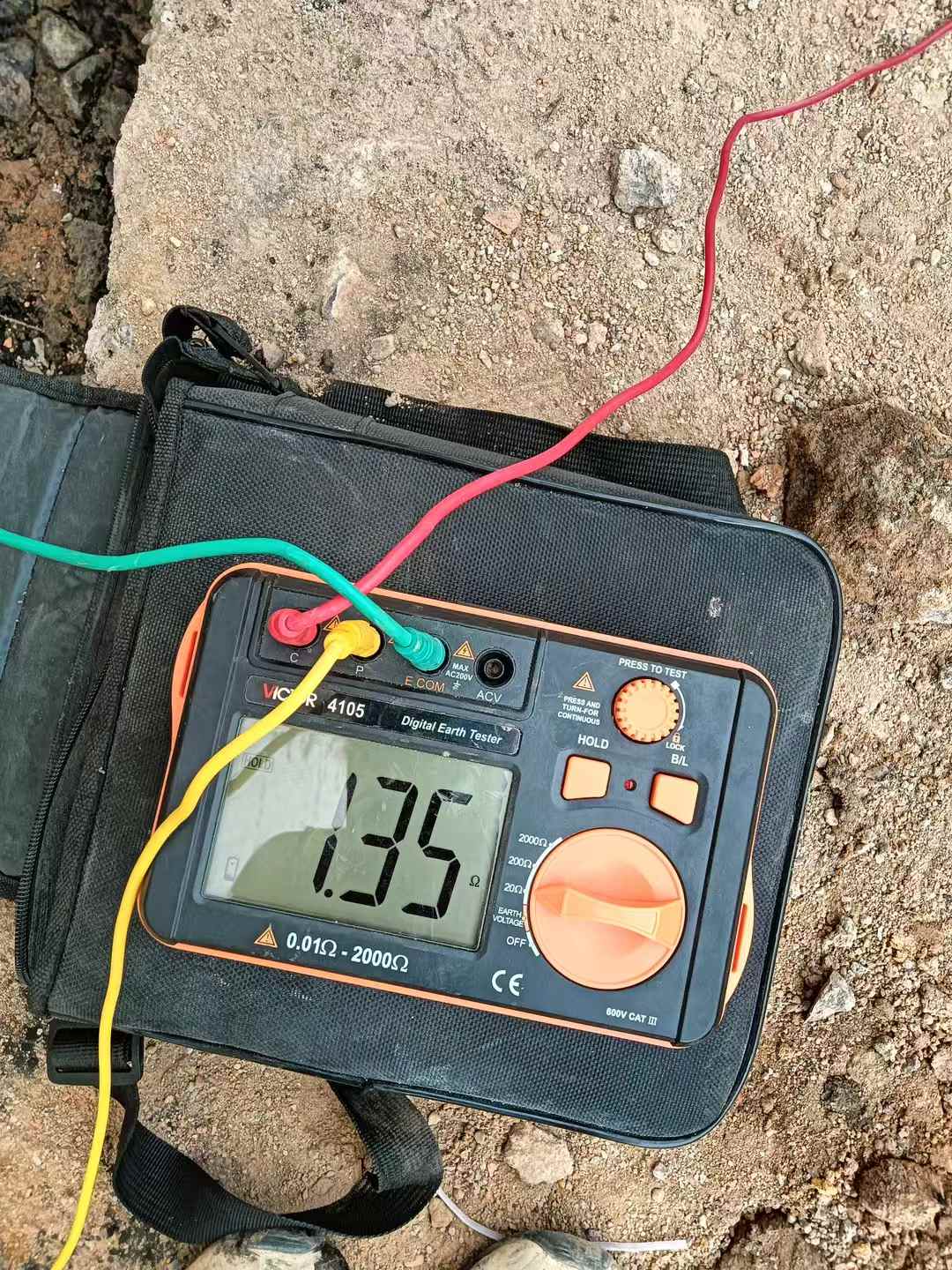

经过连续多日的施工与调试，第三方检测机构对接地系统进行了全面测试：

检测项目	设计要求	实测结果	判定
接地电阻值	≤ 4Ω	1.3Ω –1.8Ω	✅ 合格
接地导通性	良好	无断点	✅ 合格
电位差	＜ 5V	0V	✅ 合格

五、客户价值：把“隐患”锁死在地下

• ✅ 消除静电积聚风险，保护高精密元器件

• ✅ 为后续 EPA 区域划分、设备接地打好基础

• ✅ 满足 ANSI/ESD S20.20 / IEC 61340​ 标准要求

• ✅ 为未来 ESD 在线监控系统预留接口
