本方案为工程初版文件，仅供内部参考，最终以正式合同及施工方案为准

工程编号：SY-JD-2026060501适用场景：二楼组装流水线编制日期：2026年06月05日

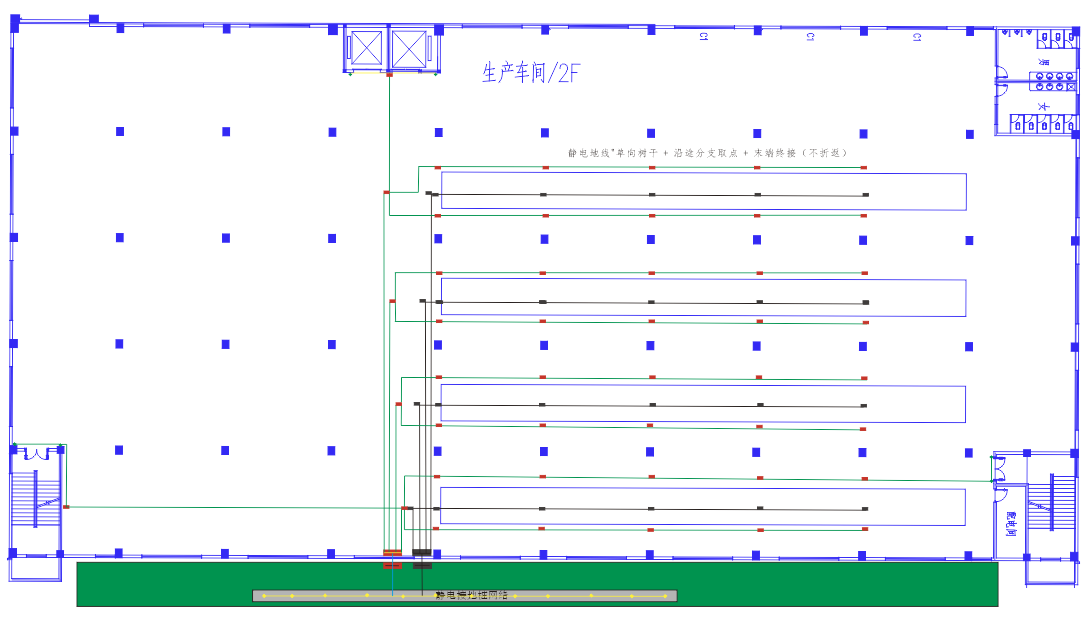

图1：PE/ESD联合接地系统拓扑示意图

1. 总则与设计要求

1. 系统架构：采用TN-S三相五线制+联合接地系统，PE保护接地与ESD防静电接地共用室外联合接地网，系统接地电阻 R ≤ 1Ω。
2. 等电位规范：室内独立设置PE总汇流排、ESD专用总汇流排，双路独立引至接地网；室内严禁跨接短接，依托建筑结构实现自然等电位。
3. 物理隔离：PE/ESD接地线路全程独立穿管、分槽敷设，严禁同槽、共管、捆绑敷设。
4. 适用范围：二楼组装车间，4条流水线，单条长度40m，共计20个工位/线体。
5. 执行标准：GB 50057、GB 50169、ANSI/ESD S20.20、SJ/T 10694。

2. 接地导体选型与敷设规范

2.1 PE设备保护接地系统

敷设区段	规格型号	技术要求
室外接地极→二楼PE总排	YJV22-0.6/1kV 25mm² 铠装铜芯	直埋敷设，穿管防护，独立路由
竖井转换段	BV-105℃ 25mm² 黄绿双色	铠装层接地，接头压接挂锡
总排→产线分区主干	BV-105℃ 16mm²	桥架分隔敷设，2条线共用一路
单线体主干(40m)	BVR-6mm² 多股软铜线	通长敷设，连续不截断
分段支线	BVR-4mm²	每10m/5工位设接线盒
设备单点接地	BVR-2.5mm²	一点一地，就近接入

2.2 ESD防静电接地系统

敷设区段	规格型号	技术要求
室外接地极→二楼ESD总排	YJV22-0.6/1kV 16mm² 铠装铜芯	独立路由，严禁非铠装/共路径
竖井转换段	BV-105℃ 16mm² 黄绿双色	与PE分管分槽敷设
单线体主干(40m)	BVR-4mm² 多股软铜线	严禁串联/破线接线
工位分组支线	BVR-2.5mm²	5工位一组，接入分支铜排
末端点位接地	BVR-1.5mm²	星形单点接入

3. 关键施工工艺（强制性条文）

3.1 线路敷设

1. 强制隔离：PE/ESD线路间距≥50mm，严禁同槽/同管/捆绑
2. 干线连续：40m主干线不截断，支线通过专用接线盒引出
3. 桥架分隔：强弱电线路平行间距≥30cm，独立分仓敷设
4. 防护要求：穿墙、过立柱部位加装PVC套管，禁止导线裸露拖地

3.2 连接与紧固

1. 所有软线必须压接闭口OT铜鼻子，禁止散丝连接
2. 铜铁连接需做镀锡/过渡垫片处理，防止电化学腐蚀
3. 接地螺栓标配：平垫+弹垫+防松螺母，确保连接可靠
4. 所有接点保证低阻导通，无虚接、无锈蚀

3.3 汇流排安装

1. 铜排规格：PE(40×4mm)、ESD(30×3mm)，间距≥10cm，绝缘固定安装
2. 测试点配置：每块总排预留M10不锈钢测试专用螺栓

4. 组装车间ESD地线布线专项规范

适用场景：4条×40m流水线、二楼车间、PE/ESD室外共地室内分离

一、接地系统核心红线

1. PE保护地、ESD防静电地仅在室外接地桩联通，室内双铜排完全隔离（间距≥10cm），绝缘安装，严禁跨接短接，禁止从PE排/设备机架私拉ESD地线。
2. 全厂采用联合接地网，竣工实测总接地电阻≤1Ω，阻值不达标严禁投入使用。
3. 严禁使用流水线钢架、桥架、金属管道、N零线作为防静电接地载体。

二、线材选型与颜色规范

1. ESD全线统一使用黄绿双色绝缘铜线，禁止使用其他颜色导线替代。
2. 线径标准：户外YJV10mm²、竖井BV10mm²、主干BVR4mm²、分支BVR2.5mm²、工位BVR1.5mm²，严禁随意缩小线径。
3. 导线接头必须压接铜鼻子+螺栓紧固，杜绝缠绕、铰接、虚接。

三、线槽敷设与间距要求

1. ESD与PE地线分槽分管敷设，动力线与ESD线平行间距≥30cm，避免工频干扰。
2. 40米主干线沿台体内侧固定，避开热源、油污区；易踩踏部位加装PVC阻燃套管。
3. 二楼吊顶布线，ESD线槽独立固定，不与强电桥架共用隔板。

四、分支接线核心要求

1. 严格执行星形并联接地，严禁工位串联接地。
2. 单条线体每10米（5工位）设置一组分支，故障互不影响。
3. 设备分区：动力设备接PE地；工作台、烙铁、风机接ESD地，严禁混接。

五、工位点位接线规范

1. 桌垫/货架用2.5mm²引线，手环/周转车用1.5mm²引线。
2. 接地扣连接牢固，无长线缠绕；周转车配置专用接地端子。
3. 防静电地板铜箔分区汇总后接入ESD分支，严禁搭接设备外壳。

六、标识与维护管理

1. 所有铜排、线缆粘贴ESD/PE专用标识，清晰区分接地系统。
2. 流水线改造不得剪断主干地线，改动后必须复测导通性能。

七、竣工验收标准

1. 竣工后全点位通断测试+接地电阻测试，合格后方可验收。
2. 工位台面对地阻抗标准：1×10⁶Ω～1×10⁹Ω，不合格项必须整改。

5. 接地连接工艺与可测性设计

5.1 连接方式强制规范

连接必须满足 金属对金属、压接对压接，禁止依靠摩擦力实现电气连接。

5.2 严禁施工错误

1. 黄绿软线直接夹入铝型材缝隙，依靠自攻螺丝压制铜丝
2. 使用扎带捆绑裸线充当接地线路
3. 接头未做抗氧化处理，导致雨季电阻异常升高

5.3 ESD接线作业标准

1. 多股软线必须压接闭口OT端子，禁止散丝、勾挂螺丝
2. 铜铁接触面配置镀锡/铜过渡垫片，降低电化学腐蚀
3. 所有螺栓加装防松组件，关键节点执行季度复紧维护
4. 干线进接线盒不截断、不抽丝，采用铜排/端子分支

5.4 可测性设计要求

ESD接地系统必须具备可检测性，无法测量的接地系统视为无效接地：

1. ESD总排：配置M8抛光测试螺栓，用于对地电阻检测
2. 40m主干线：首尾各设置1个测试端子/测试孔
3. 工位端：台垫接地扣可独立检测，配置专用测试插座

完善的可测性设计可快速定位故障，避免静电事故无法溯源。

6. 接地系统拓扑规范

拓扑结构：径向星形拓扑，禁止闭合环路、禁止菊花链串联

布线结构描述	施工结论	技术原因
干线绕线体末端闭合形成环路	❌ 禁止	形成导电环，感应工频干扰，产生点位差
工作台面串联布线	❌ 禁止（审核不通过）	单点松动导致全线失效，电阻叠加，等电位失效
工位汇流至分支排，单点回归主干	✅ 标准施工	星形拓扑，相互干扰最小，可靠性最高

7. 验收与测试标准

测试项目	标准要求	测试工具	测试时机
联合接地网电阻	≤ 1Ω	三极法接地电阻测试仪	竣工、雷雨季节前
PE干线导通电阻	＜ 0.1Ω	毫欧表/微欧计	单条线体竣工后
对地感应电压	＜ 1V AC	高精度万用表	设备通电运行时

备注：所有测试数据必须归档留存，建立《接地系统验收与维护档案》，保存周期≥3年。

8. 主要材料清单（预估用量）

材料名称/规格	数量	用途
YJV22-25mm² 铠装电缆	按实际距离	PE户外主干
YJV22-16mm² 铠装电缆	按实际距离	ESD户外主干
BVR-6mm² 黄绿软线	按实际距离	PE线体主干
BVR-4mm² 黄绿软线	按实际距离	ESD线体主干
BVR-2.5mm² 黄绿软线	按实际距离	工位/设备支线
BVR-1.5mm² 黄绿软线	按实际距离	末端点位接地
紫铜排 40×4mm	按实际需求	PE总汇流排
紫铜排 30×3mm	按实际需求	ESD总汇流排
紫铜排 20×2mm	按实际需求	流水线分支排
铜鼻子/接线盒/PVC管/桥架/辅材等	按实际需求	施工专用

编制：思研 2026年06月02日
