在数据中心、医疗洁净室、电子厂房等场景中，防静电地板是保障设备安全和人员健康的核心基础设施。然而，许多从业者对其技术规范、选型逻辑和施工细节仍存在认知盲区。

本文基于最新国家标准和工程实践，系统性拆解防静电地板的技术要点、施工流程及成本控制策略，为行业提供可直接落地的操作指南。

提纲

1. 规范解读：防静电地板的核心技术指标

2. 选型指南：各类防静电地板特点与适用场景

3. 施工流程：从基层处理到验收的关键步骤

4. 成本拆解：全生命周期费用分析

1 防静电地板规范解读

1.1 电气性能

对地电阻（表面电阻）：

● 导静电型：电阻范围为 1.0×10⁴~1.0×10⁶Ω，适用于需快速泄放静电的高风险区域（如电子元器件装配车间）；

● 静电耗散型：电阻范围为 1.0×10⁶~1.0×10⁹Ω，适用于需缓慢释放静电的普通机房、数据中心。

接地系统：

● 铜箔网格：采用厚度≥0.05mm的铜箔，网格间距≤600mm，并与建筑接地网连接；

● 接地端子密度：每100㎡设置至少1个接地端子，接地电阻≤4Ω。

检测方法：

使用兆欧表（量程覆盖10³~10¹²Ω）进行多点测量，测试点需覆盖地板四角及中心区域。测量前需确保环境湿度控制在30%~70%。

1.2 机械性能

集中荷载：

● 轻型：≥200kg（如全钢基地板），变形量≤1.5mm；

● 重型：≥400kg（如铝合金基地板），变形量≤2mm；

均布荷载：

● 普通型：≥1,600kg/㎡（全钢基）；

● 超重型：≥4,300kg/㎡（硫酸钙基或钢基加强型）；

耐冲击性：

采用直径50mm钢球从1m高度自由落体冲击，塌陷值≤1.5mm且无破裂；

翘曲度：

地板边缘与中心的最大垂直偏差≤±0.5%（通过2m靠尺检测）。

经验数据：

根据标准要求，需对地板进行1.5倍设计荷载静压测试（持续24小时），变形恢复率需≥90%。

1.3 环保与安全

防静电地板的材料安全性直接影响人员健康与防火等级：

燃烧性能：

有害物质限量：

● 甲醛释放量≤0.124mg/m³（符合GB18580标准）；

● 放射性核素限量满足GB6566要求（内照射指数≤1.0，外照射指数≤1.3）。

1.4 施工前检测与验收

环境预检：

● 使用 CM-03型含水率检测仪 测量基层含水率（混凝土≤8%，木材≤12%）；

● 平整度要求：2m靠尺检测基层间隙≤2mm，超标区域需用环氧砂浆填补。

验收标准：

● 随机抽取10%点位检测电阻，合格率需≥95%；

● 每50㎡抽检1块地板进行荷载试验，变形量需≤标称值。

2 防静电地板选型指南

2.1 全钢基防静电地板

技术特点：

● 基材结构：采用冷轧钢板冲压焊接成型，内部填充高强度发泡水泥或复合填充物，基材厚度≥0.8mm；

● 贴面材料：常见为PVC或HPL（三聚氰胺贴面），表面电阻范围 1.0×10⁶~1.0×10⁹Ω，符合静电耗散型标；

● 机械性能：均布荷载≥1,600kg/㎡（普通型），超重型可达4,300kg/㎡；集中荷载≥400kg时变形量≤2mm；

适用场景：

● 数据中心：高承载需求（服务器机柜密集区）；

● 通信机房：需防火、防潮且便于布线的场景；

● 普通电子车间：对防静电要求中等、成本敏感的项目。

局限性：

● HPL贴面在温湿度剧烈变化时易开裂，PVC贴面耐磨性较差（耐磨系数≤0.05g/1000转），需定期更换。

2.2 硫酸钙基防静电地板

技术特点：

● 基材结构：以硫酸钙晶体为骨架，添加植物纤维增强，密度≤40kg/㎡，环保无污染；

● 机械性能：均布荷载≥1,200kg/㎡，抗弯强度≥27MPa，翘曲度≤±0.5%；

● 附加功能：隔音性能优异（降噪系数≥0.7），适用于声学敏感场景。

适用场景：

● 医疗洁净室：需无菌、低粉尘且对环保要求高的区域；

● 实验室：精密仪器存放区（避免震动干扰）；

● 高端机房：需长寿命（≥30年）、低维护成本的Tier III以上认证机房。

局限性：

基材吸水率<0.5%，但长期接触液体可能影响结构稳定性。

2.3 铝合金基防静电地板

技术特点：

● 基材结构：采用铸铝型材拉伸成型，表面阳极氧化处理，导电网络嵌入基材内部，电阻值波动≤10%；

● 机械性能：均布荷载≥2,000kg/㎡，耐冲击性（1m高度钢球冲击后塌陷值≤1.0mm）优于全钢基；

● 耐腐蚀性：通过盐雾测试≥1,000小时，适用于高湿度、酸碱环境；

适用场景：

● 半导体车间：需防腐蚀、防静电且洁净度达ISO 5级的区域；

● 军工设施：高电磁屏蔽要求（屏蔽效能≥60dB）的敏感场所；

● 航空航天控制室：需轻量化（单板重量≤12kg）且承载强的场景。

局限性：

成本为全钢基的2~3倍，且国产铝基材精度较低（平整度误差≥0.8mm/m）。

2.4 陶瓷防静电地板

技术特点：

● 面层材料：防静电陶瓷砖，电阻值 1.0×10⁶~1.0×10⁹Ω，通过坯体和釉层掺入导电粉体改性；

● 耐磨性：耐磨系数≤0.1g/1000转（远高于HPL和PVC），使用寿命≥30年；

● 机械性能：均布荷载≥1,200kg/㎡，抗压强度≥45MPa，可承受叉车碾压；

● 安全性：A级防火、防滑系数≥0.6（湿态），适用于高人流区域。

适用场景：

● 医院手术室：需易清洁、防滑且无尘的环境；

● 电力调度中心：设备密集且需频繁维护的区域；

● 机场控制塔台：高耐磨、抗冲击需求场景。

局限性：

● 单板重量≥15kg，对楼板荷载要求高（需≥500kg/㎡）。

2.5 PVC防静电地板

技术特点：

● 材料构成：PVC树脂+导电碳纤维，体积电阻 1.0×10⁶~1.0×10⁸Ω，静电衰减时间≤0.5秒；

● 施工便捷性：卷材或片材直铺（无需架空），接缝采用热焊处理（焊缝强度≥85%母材）；

● 弹性与舒适性：冲击吸收率≥35%，适合长期站立作业场景；

● 耐化学性：耐30%硫酸、120#汽油浸泡7天无变化。

适用场景：

● 电子装配线：需快速泄放静电（ESD敏感器件加工区）；

● 洁净厂房：10万级以下洁净度要求的区域；

● 临时机房：低成本、短周期改造项目。

局限性：

耐高温性差（长期使用温度≤60℃），紫外线照射易老化变黄。

2.6 防静电地坪（环氧树脂型）

技术特点：

● 材料体系：环氧树脂+导电云母粉/碳纤维，表面电阻 2.5×10⁴~1.0×10⁹Ω，符合ASTM D150标准；

● 耐磨性：750g/500转磨耗≤0.03g，硬度≥2H（铅笔硬度）；

● 无缝施工：自流平工艺，厚度≥3mm时可承受叉车荷载；

适用场景：

● 化工厂房：存在酸雾、有机溶剂泄漏风险的区域；

● 仓储物流中心：高耐磨、抗冲击需求（如AGV小车通行区）；

● 芯片封装车间：需防尘、防静电且洁净度达ISO 3级的超净环境。

局限性：

基层处理要求高（含水率≤4%，平整度≤2mm/2m），修复难度大

3 防静电地板施工流程

防静电地板施工是系统性工程，需严格按照 SJ/T 31469-2002《防静电地面施工及验收规》 及 GB 50209《建筑地面工程施工质量验规范》 执行。本章以数据中心机房为例，结合工程实践与国家标准，从基层处理、接地系统、地板铺装到功能性处理及验收，拆解关键技术步骤，确保施工质量与防静电性能达标。

3.1 基层处理

目标：确保地面平整、干燥、无空鼓，为防静电地板提供稳定基础。

含水率控制：

● 混凝土基层含水率≤8%，木材基层≤12%（使用 CM-03型含水率检测仪 测量）。

● 超标区域需采用热风干燥或除湿机强制干燥。

平整度要求：

● 使用2m靠尺检测，基层表面最大间隙≤2mm，超标区域需用 环氧砂浆 填补（抗压强度≥25MPa）。

空鼓修复：

● 空鼓面积≤400cm²时，钻孔注浆（环氧树脂或聚合物砂浆）；面积>400cm²需局部凿除后重新浇筑。

清洁与防尘：

彻底清除基层油污、浮灰，使用工业吸尘器处理后，涂刷 混凝土界面剂 增强附着力。

3.2 接地系统安装

目标：构建低阻抗、连续导电网络，确保静电有效泄放。

铜箔网格敷设：

● 采用厚度≥0.05mm、宽度20~40mm的铜箔，按 600×600mm网格 交叉铺设，节点采用 锡焊 或导电胶粘接。

● 铜箔与接地端子连接处需打磨至金属光泽，接触电阻≤0.1Ω。

接地端子设置：

● 每100㎡设置至少1个接地端子，接地线截面积≥4mm²（多股铜芯线），接地电阻≤4Ω。

● 接地端子与建筑接地网连接时，需加装 限流电阻（阻值1MΩ±10%）防止电流冲击。

绝缘隔离处理：

● 铜箔与金属管道（如水管、电缆桥架）间距≥10mm，接触处用 PVC绝缘套管 隔离。

3.3 支架与横梁安装

目标：构建可调高度的稳定支撑体系。

基准线定位：

● 使用 激光水平仪 划定十字基准线，起始点误差≤1mm，弹线后复核对角线偏差（≤3mm/10m）。

支架安装：

● 可调支架垂直度偏差≤1‰，底座与基层用 M10膨胀螺栓 固定，支架间距≤600mm（重型设备区加密至400mm）。

● 支架高度调节范围30~100mm，同一区域支架高度极差≤0.5mm。

横梁调平：

● 横梁水平度≤0.5mm/m，连接处用 自锁式卡扣 固定，横梁与支架接触面涂导电脂降低接触电阻。

3.4 地板铺装与功能性处理

目标：确保地板平整、导电连续、接缝严密。

地板铺贴：

● 使用 吸板器 垂直安装，接缝宽度≤1mm，错位≤0.5mm，四角与横梁接触点压力≥50N。

● 切割地板时，切口需用 防锈漆 处理，边缘倒角0.5mm防止贴面崩边。

通风地板安装：

开孔率35%~55%的通风地板需加装 调节阀，风量偏差≤10%，安装后测试气流均匀性。

导电胶填充：

接缝处填充 双组份环氧导电胶（体积电阻≤1×10³Ω·cm），胶层厚度0.5~1mm，固化后表面电阻≤1×10⁶Ω。

3.5 验收标准与检测方法

目标：通过量化指标验证施工质量。

电气性能检测：

● 表面电阻：随机抽取10%点位，使用 兆欧表（量程10³~10¹²Ω）测量，合格率≥95%。

● 接地连续性：任意两点间电阻≤1Ω，接地端子与地板间电阻≤0.1Ω。

机械性能检测：

● 集中荷载：1.5倍设计荷载（如2,400kg）静压24小时，变形恢复率≥90%。

● 行走测试：80kg人员以0.5m/s速度行走，无晃动、异响，地板错位≤0.2mm。

平整度与接缝检查：

● 2m靠尺检测地板表面，间隙≤1.5mm，相邻板块高度差≤0.5mm。

● 接缝处用0.2mm塞尺检测，插入深度≤20mm。

施工全流程需遵循 “基层达标→导电网络可靠→机械稳定→功能完善” 的逻辑链。关键控制点包括基层含水率、铜箔焊接质量、支架垂直度及导电胶电阻值。建议施工中采用 “三检制”（自检、互检、专检），每道工序留存影像记录，确保可追溯性

4 防静电地板成本分析

4.1 初期投资成本：材料与人工

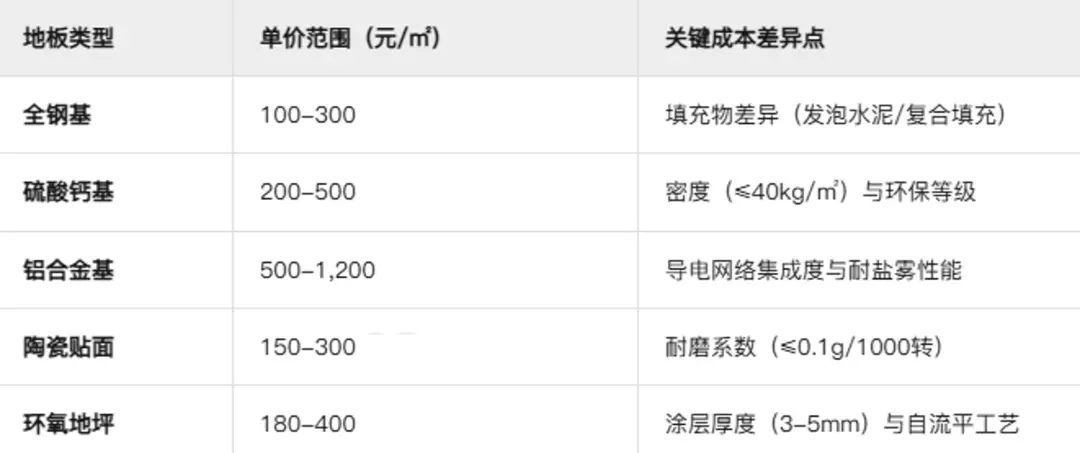

（1）材料成本

（2）人工成本

普通铺设：

● 全钢基/硫酸钙基：20-35元/㎡（规则区域）

● 铝合金基/陶瓷地板：40-60元/㎡（需精密切割）

特殊工艺加价：

● 异形切割：+30%基础价（弧形/多拐角区域）

● 通风地板安装：+15-25元/㎡（风阀调试）

● 旧地板拆除：10-20元/㎡（含垃圾清运）

（3）辅助材料成本

4.2 运维周期成本

（1）常规维护费用

（2）中期维修成本

局部更换：

● 全钢基：80-150元/㎡（含拆除+新板安装）

● 环氧地坪：50-100元/㎡（破损区域打磨重涂）

系统性升级：

● 通风率调整：30-50元/㎡（更换调节阀/开孔板）

● 承载力升级：+20%材料成本（加装横梁/支架加密）

（3）风险成本

静电事故损失：

● 半导体车间：单次设备损坏修复费用约3万元

● 数据中心：静电导致宕机损失≥5万元/小时

认证失效成本：

Tier III认证机房：防静电失效需重新认证（费用10-30万元）

4.3 成本控制策略

（1）材料采购优化

● 规模化采购：500㎡以上项目可降低单价5%-10%（全钢基批量价≤180元/㎡）

● 模块化设计：采用600×600mm标准板，切割损耗率≤3%

（2）施工流程降本

● 标准化安装：激光定位+自锁横梁工艺，减少人工调平时间（节省10%工时）

● 预装配技术：支架/横梁工厂预制，现场组装效率提升20%

（3）运维周期管理

● 智能监测系统：安装物联网传感器（成本5元/㎡），实时监测电阻/温湿度，降低检测频次50%

● 预防性维护：每季度铜箔接地检查，延长系统寿命30%

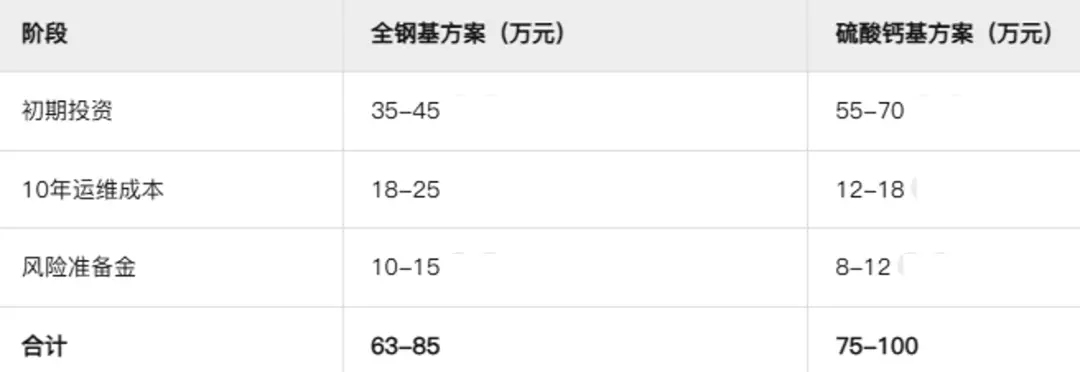

全生命周期成本模型（以1,000㎡数据中心为例）

防静电地板的全生命周期成本需平衡初期投入与长期运维效益。全钢基方案适合预算有限且设备迭代快的场景，硫酸钙基/铝合金基则更适用于高洁净、长周期项目。建议采用 “3年回本周期” 模型评估方案经济性，并通过智能运维系统降低隐性风险成本。
