半导体行业ESD工程师 专业要求与职业发展研究报告
作者：😃思研
2025-12-25
半导体行业 ESD 工程师岗位专业要求与职业发展研究报告
1. 引言：ESD 工程师在半导体行业的战略地位

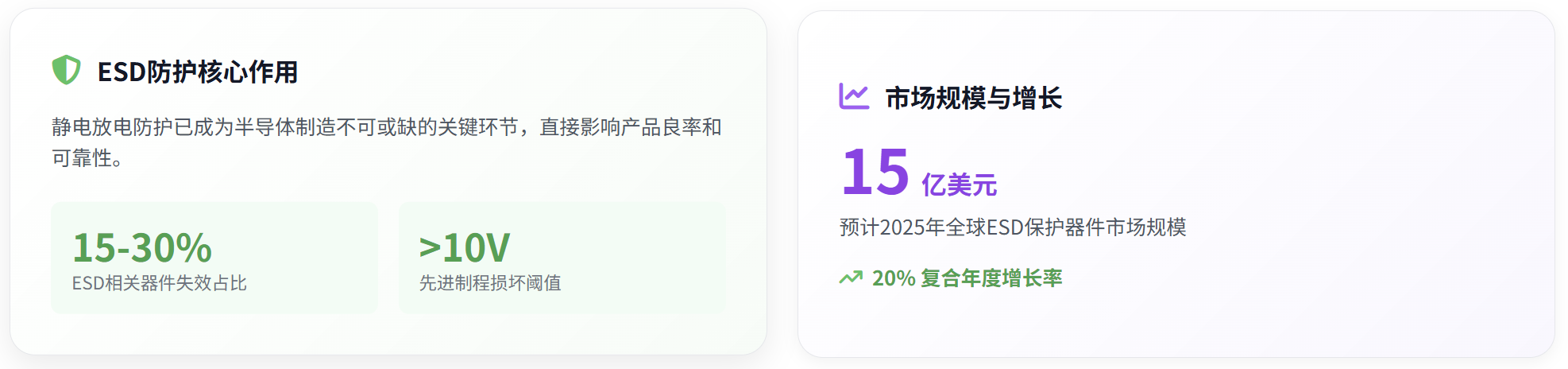

1.1 静电防护在半导体制造中的核心作用
静电放电（ESD）防护已成为半导体制造不可或缺的关键环节。在半导体制造过程中，静电可能造成器件永久性失效或潜在损伤，严重影响产品良率和可靠性。据行业统计，ESD 相关的器件失效占总失效原因的 15-30%，而在先进制程节点，这一比例可能更高。特别是在 3nm、2nm 等先进工艺中，由于器件尺寸的极度缩小，对静电的敏感性呈指数级增长，静电电压 > 10V 即可损坏器件。
半导体制造对 ESD 防护的要求已达到前所未有的严格程度。晶圆制造区要求静电电压控制在 ±100V 以内，而光刻区这一要求更是提升至 ±50V。在洁净室环境中，除了传统的离子风机，还需要部署软 X 射线电离器、高频电离设备等先进技术，确保在超净环境下实现高效静电消除。
1.2 ESD 工程师岗位概述与发展背景
ESD 工程师作为半导体行业的关键技术岗位，负责建立、实施和维护静电防护体系，确保生产过程中电子元器件不受静电损害。根据国际静电放电协会（ESDA）的定义，ESD 工程师需要具备全面的静电防护知识、熟练的测试技能和系统的管理能力。
当前，随着半导体产业向更高集成度、更小制程节点发展，ESD 工程师的角色正在发生重要转变。从传统的 "被动防护" 转向 "主动设计"，从单一技术岗位转向跨部门协同的综合管理岗位。特别是在 5G、人工智能、物联网等新兴技术推动下，对 ESD 防护的需求呈现爆发式增长，预计到 2025 年全球 ESD 保护器件市场规模将达到约 15 亿美元，复合年度增长率约为 20%。
1.3 报告研究范围与方法
本报告聚焦于半导体行业 ESD 工程师岗位的专业要求与职业发展路径，通过对行业招聘需求、技术标准、薪酬水平、职业晋升等多维度的深入分析，为求职者、在职人员和行业观察者提供全面的洞察。
研究范围涵盖了半导体制造全产业链的 ESD 工程师岗位，包括晶圆制造、芯片封装、测试等环节。通过分析主流招聘平台的职位信息、行业标准文档、薪酬调研数据等，构建了完整的岗位画像和发展路径图。同时，本报告还关注 ESD 技术的最新发展趋势，如智能防护系统、新材料应用等，为从业者提供前瞻性的职业规划建议。
2. ESD 工程师岗位核心职责与技能要求

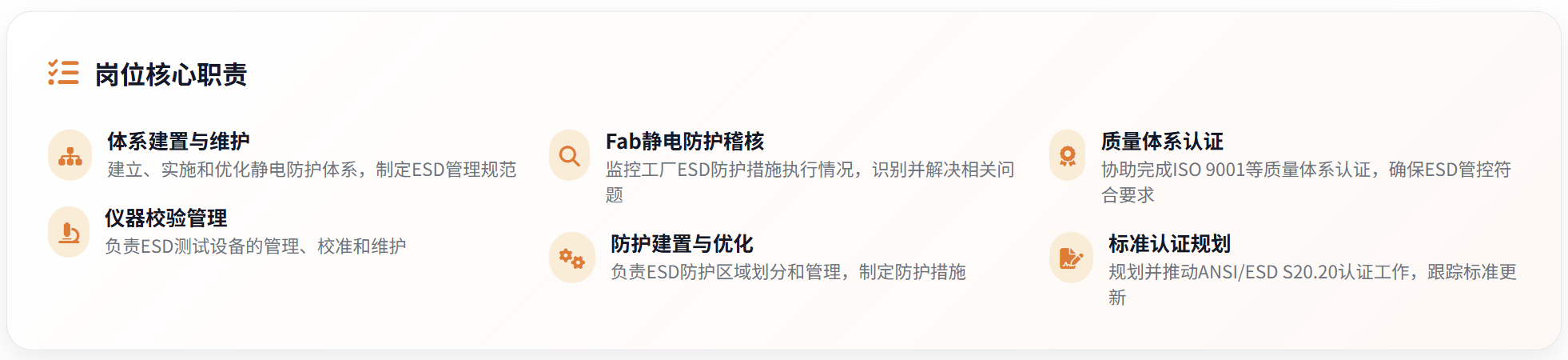

2.1 岗位职责深度解析
根据调研，半导体行业 ESD 工程师的职责范围广泛，主要包括以下六个核心领域：
体系建置与维护：负责建立、实施和优化静电防护体系，制定 ESD 管理规范、作业指导书（SOP）及考核标准，定期审核体系运行有效性。这要求工程师熟悉 ANSI/ESD S20.20、IEC 61340 等国际标准，具备体系设计和优化能力。
仪器校验管理：负责 ESD 测试设备的管理、校准和维护，确保测试数据的准确性。包括静电场计、兆欧表、CPM 等设备的日常校验，建立设备台账和校准计划，确保设备符合 ISO 17025 标准要求。
Fab 静电防护稽核：监控工厂 ESD 防护措施的执行情况，识别并解决 ESD 相关问题。定期对生产环境、人员防护装备、物料及产品进行静电性能测试，分析测试结果并提出改进方案。
防护建置与优化：负责 ESD 防护区域（EPA）的划分和管理，包括防静电材料和设备的选型、评估和验证。根据不同区域的防护等级要求，制定相应的防护措施。
质量体系认证协助：协助完成 ISO 9001、ISO 14001、ISO 45001 等质量体系认证，特别是与 ESD 相关的条款落地。参与内外部审核，确保 ESD 管控符合体系要求。
标准认证规划：规划并推动 ANSI/ESD S20.20 认证工作，包括认证准备、审核应对、不符合项整改等。跟踪标准更新，推动企业内部标准同步优化。

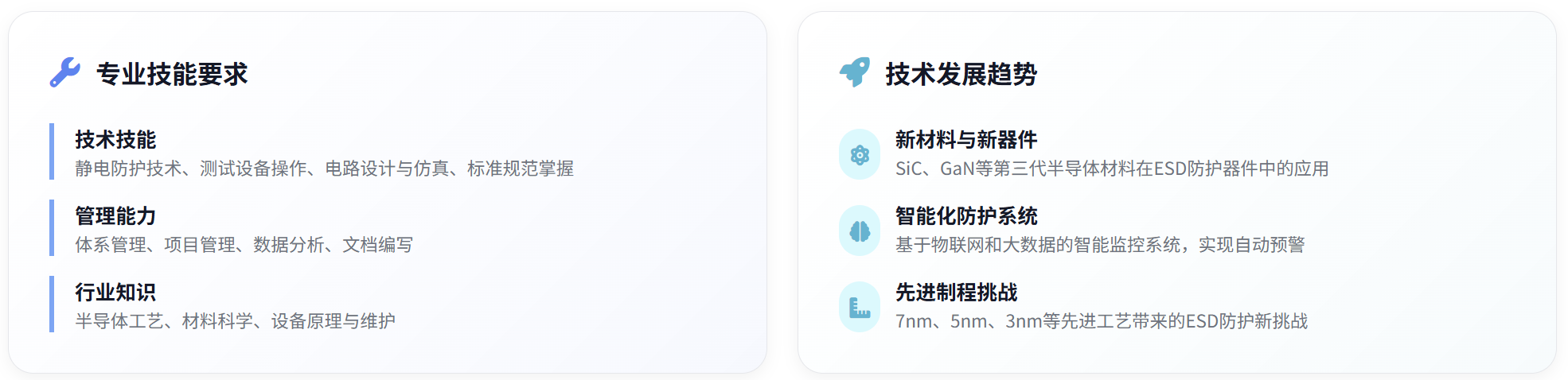

2.2 专业技能要求分析
2.2.1 技术技能要求
静电防护技术能力：ESD 工程师必须精通静电产生与放电原理、电子元件静电损伤机制，熟悉各种 ESD 结构原理、放电环路架构。能够独立完成 ESD 保护器件的设计和验证，熟悉 HBM、CDM、MM 等测试模型。
测试设备操作能力：熟练使用静电场计、表面电阻测试仪、静电放电模拟器等专业设备，能够进行设备校准和维护。掌握 TLP 测试、ESD 器件设计或失效分析技能。
电路设计与仿真能力：具备扎实的模拟 IC 设计基础，熟悉常见集成电路的工作原理与设计流程。熟练运用电路仿真软件，如 ADE、TCAD 等，能够进行 ESD 防护电路的设计和仿真验证。
标准规范掌握：深入理解 ANSI/ESD S20.20、IEC 61340 系列标准，熟悉行业特定要求。能够将标准要求转化为可执行的技术方案和管理流程。
2.2.2 管理能力要求
体系管理能力：具备 ESD 防护体系的整体规划和设计能力，能够制定完善的管理制度和流程。具备风险评估、审核和改进能力，能够推动体系的持续优化。
项目管理能力：能够独立负责 ESD 相关项目，包括项目规划、资源协调、进度控制等。具备跨部门协作能力，能够与研发、生产、质量等部门有效沟通。
数据分析能力：具备良好的数据分析能力，能够对测试数据进行统计分析，识别趋势和问题。熟练使用 Excel、Minitab 等统计工具。
文档编写能力：能够编写 ESD 防护手册、测试报告、失效分析报告等技术文档，具备良好的技术写作能力。
2.2.3 行业知识要求
半导体工艺知识：熟悉半导体制造工艺，包括 CMOS、BCD 等工艺制程，了解半导体器件原理。特别是对先进工艺节点（28nm 及以下）的 ESD 防护要求有深入理解。
材料科学基础：了解防静电材料的组成及其防护原理，熟悉各种防静电材料的性能特点和应用场景。掌握新材料在 ESD 防护中的应用趋势。
设备原理与维护：熟悉 ESD 测试设备的工作原理，能够进行设备故障诊断和维护。了解自动化设备的静电防护要求，能够制定设备 ESD 防护方案。
2.3 任职资格与学历要求
根据行业调研，ESD 工程师的任职资格要求呈现分层特征：
学历要求：
- 初级岗位：大专及以上学历，电子工程、物理、材料、微电子等相关专业
- 中级岗位：本科及以上学历，电子工程、微电子、半导体物理等相关专业
- 高级岗位：硕士及以上学历，微电子、电子工程、物理相关专业优先
工作经验要求：
- 初级工程师：1-3 年相关工作经验
- 中级工程师：3-5 年相关工作经验，具备 ESD 体系搭建或审核经验
- 高级工程师：5 年以上相关经验，具备丰富的项目经验和技术深度
专业认证要求：持有 ESD 工程师证书或内审员资质者优先，如 CESCP（认证 ESD 工程专家）、CESCD（认证 ESD 审核专家）等国际认证。
2.4 不同级别 ESD 工程师的能力差异
2.4.1 初级 ESD 工程师
初级 ESD 工程师主要负责基础的 ESD 防护工作，包括日常巡检、测试数据记录、设备维护等。他们需要具备基本的静电防护知识，能够操作常用的测试设备，执行既定的 ESD 程序。在这个阶段，工程师需要通过实践积累经验，熟悉生产流程和 ESD 管控要点。
2.4.2 中级 ESD 工程师
中级 ESD 工程师具备独立解决问题的能力，能够负责 ESD 体系的局部优化和改进。他们需要深入理解 ESD 标准，具备一定的体系设计能力，能够制定和完善 ESD 管理规范。在这个阶段，工程师开始参与项目工作，具备跨部门协调能力。
2.4.3 高级 ESD 工程师
高级 ESD 工程师负责 ESD 体系的整体规划和战略制定，具备技术创新能力。他们需要精通国际标准，能够解决复杂的 ESD 技术难题，主导重大项目的 ESD 设计。在这个阶段，工程师往往承担技术专家角色，参与行业标准制定和技术发展规划。
3. 半导体行业 ESD 技术发展趋势与标准演进
3.1 技术发展趋势
3.1.1 新材料与新器件技术
ESD 防护技术正在经历革命性变革，新材料和新器件的应用显著提升了防护性能。第三代半导体材料如碳化硅（SiC）、氮化镓（GaN）在 ESD 防护器件中的应用日益广泛，这些材料具有更高的击穿电压、更好的热稳定性和更低的漏电流。
在器件结构创新方面，纳米线阵列保护结构展现出优异性能，其单位面积防护能力是传统结构的 5 倍以上。基于量子隧穿效应的新型静电消散材料能够更高效地导引静电电荷，降低静电积累风险。相变材料制造的保护开关在常态下具有高阻抗，在 ESD 事件发生时能够迅速切换到低阻抗状态，实现智能防护。
3.1.2 智能化防护系统
智能化 ESD 防护技术的发展代表了未来趋势。智能调节型 ESD 器件能够根据实时工作条件自动调整防护策略，三维断层扫描技术可精准定位保护结构中的微米级缺陷。
在系统层面，基于物联网和大数据技术的智能监控系统正在普及。北方华创与华为云合作开发的 "ESD Insight" 平台已接入中芯国际北京 12 英寸线，实现跨设备静电风险热力图可视化，成为智能制造评级加分项。这类系统通过实时采集 200 + 个监测点数据，利用 AI 算法预测设备失效风险，实施 "三级稽核" 制度：日检测量腕带有效性，周测核查接地系统，月评防护体系综合效能。
3.1.3 先进制程 ESD 挑战与解决方案
随着制程节点向 7nm、5nm、3nm 推进，ESD 防护面临前所未有的挑战。先进制程中的 FinFET、GAA（Gate-All-Around）等新结构带来了新的 ESD 失效模式。在 FinFET 结构中，狭窄的 "鳍" 结构散热极差，ESD 大电流下易导致局部热量积聚和熔毁；三维结构的电流特性使得传统防护器件的触发和泄放效率大打折扣。
针对这些挑战，业界正在开发新的解决方案。包括采用更复杂的多层堆叠结构设计，开发新型 ESD 器件结构以适应三维工艺，以及利用先进的仿真工具进行精确的 ESD 性能预测。
3.2 行业标准演进
3.2.1 ANSI/ESD S20.20 标准更新
ANSI/ESD S20.20 作为全球最广泛应用的 ESD 防护体系标准，其最新版本为 2021 年 12 月发布的 ANSI/ESD S20.20-2021，于 2022 年 6 月正式生效。这一版本相比 2014 版有多项重要更新：
新增了 ESD 控件目、绝缘体、导体、绝缘导体和未受保护的 ESD 敏感件的定义；更新了剪裁措辞，允许在现场低相对湿度下对留在现场的 ESD 控件目进行鉴定；资格记录要求包括支持性技术报告；增加了不需要对接地系统进行合规性验证的声明；对处理 ESD 敏感件的位置进行了现场测量要求。
标准还删除了 ANSI/ESD STM4.2 作为工作表面的要求，增加了对可接地静电服和可接地静电服系统的点对点要求，以及美国军规对包装材质的要求。
3.2.2 IEC 61340 系列标准发展
IEC 61340 系列标准是国际电工委员会制定的静电防护标准体系，与 ANSI/ESD S20.20 在原则上高度一致，但在细节上略有不同。IEC 61340-5-1 作为基础要求标准，强调建立完整的 ESD 控制系统程序。
标准体系的发展趋势包括：更加强调风险管理和基于风险的防护策略；增加了对新型材料和器件的测试方法；强化了对生产环境和设备的 ESD 控制要求；提升了对人员培训和认证的要求。
3.2.3 行业特定标准要求
不同行业对 ESD 防护有特定要求，半导体行业作为 ESD 防护要求最严格的领域，其标准体系呈现多层次特点：
国际标准层面：除了通用的 ANSI/ESD S20.20 和 IEC 61340 系列，还有针对半导体制造的特殊标准，如 JEDEC 标准中的 JESD22 系列，规定了 ESD 敏感度测试方法。
国家标准层面：中国的 ESD 标准多等同或修改采用国际标准，如 GB/T 32304-2015 航天电子产品静电防护要求、SJ/T 10694-2022 电子产品制造与应用系统防静电检测通用规范等。
行业标准层面：半导体行业协会制定了更严格的内部标准，如 SEMI 标准中对晶圆制造环境的 ESD 要求，要求静电电压控制在 ±50V 以内。
3.3 对 ESD 工程师技能要求的影响
技术发展和标准演进对 ESD 工程师的技能要求产生了深远影响：
技术技能要求提升：新材料、新器件的应用要求工程师掌握更复杂的技术知识，包括量子力学、材料科学等前沿领域。智能化系统的应用要求工程师具备数据分析、编程等新技能。
标准理解要求深化：标准的不断更新要求工程师持续学习，深入理解新标准的技术要求和管理理念。特别是对风险评估、基于风险的防护策略等新要求的理解和应用。
跨学科能力要求增强：ESD 防护技术与材料科学、物理学、电子学等多学科深度融合，要求工程师具备跨学科知识和创新能力。同时，智能制造、物联网等新技术的应用要求工程师具备系统集成能力。
认证要求提高：随着标准的完善和技术的复杂化，对 ESD 工程师的专业认证要求不断提高。国际认证如 CESCP、CESCD 等成为行业认可的重要标志，同时企业内部的认证体系也日益完善。
4. ESD 工程师职业发展路径与晋升机制

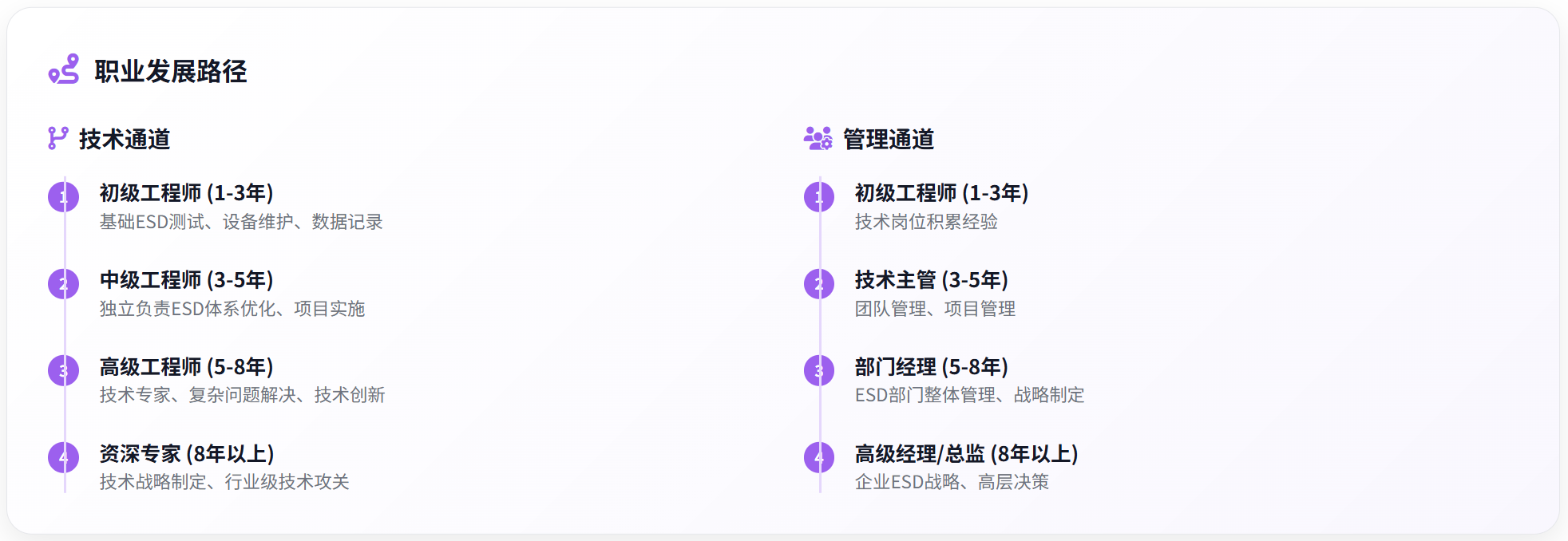

4.1 职业发展路径分析
半导体行业 ESD 工程师的职业发展呈现双通道模式，包括技术通道和管理通道，具体路径如下：
技术通道发展路径：
- 初级工程师（1-3 年）：主要负责 ESD 测试、设备维护、数据记录等基础工作
- 中级工程师（3-5 年）：能够独立负责 ESD 体系优化、项目实施、技术支持
- 高级工程师（5-8 年）：担任技术专家，负责复杂技术问题解决、技术创新
- 资深专家 / 首席工程师（8 年以上）：制定技术战略，主导行业级技术攻关
管理通道发展路径：
- 初级工程师（1-3 年）：在技术岗位积累经验
- 技术主管（3-5 年）：开始承担团队管理职责，负责项目管理
- 部门经理（5-8 年）：负责 ESD 部门整体管理，制定部门战略
- 高级经理 / 总监（8 年以上）：参与公司高层决策，制定企业 ESD 战略
4.2 晋升机制与要求
4.2.1 技术通道晋升要求
技术通道的晋升主要基于专业技能水平和技术贡献，具体要求包括：
初级到中级晋升：需要掌握基础的 ESD 防护知识和测试技能，能够独立完成常规 ESD 测试和数据分析。通过内部培训和项目实践，积累经验并通过技能考核。
中级到高级晋升：要求具备深入的 ESD 技术知识，能够解决复杂的技术问题，具备创新能力。需要有成功的项目经验，发表技术论文或获得专利，通过技术评审委员会评估。
高级到资深专家晋升：要求在 ESD 领域有深厚造诣，能够引领技术发展方向，具备行业影响力。需要承担重大技术项目，参与行业标准制定，通过高级技术评审。
4.2.2 管理通道晋升要求
管理通道的晋升注重管理能力和团队绩效，要求包括：
技术到管理转型：需要具备良好的沟通协调能力，能够有效管理团队。通过管理培训和项目管理实践，培养领导力和团队管理能力。
管理岗位晋升：要求具备战略思维和全局视野，能够制定和执行部门战略。需要有优秀的团队绩效，通过管理能力评估和业绩考核。
4.3 职业转型机会
ESD 工程师在职业发展过程中有多种转型机会：
技术转型：
- 转向 IC 设计领域，特别是 ESD 防护电路设计，利用专业知识优势
- 转向可靠性工程领域，负责产品可靠性测试和分析
- 转向材料研发领域，专注于防静电材料的开发
管理转型：
- 转向质量管理，利用 ESD 体系管理经验
- 转向项目管理，负责复杂工程项目的整体管理
- 转向技术销售，利用技术背景从事 ESD 设备和解决方案销售
跨行业转型：
- 转向汽车电子行业，负责车载电子系统的 ESD 防护
- 转向医疗器械行业，负责精密医疗设备的 ESD 防护
- 转向航空航天行业，负责航空电子设备的 ESD 防护
4.4 职业发展建议
基于行业发展趋势和岗位要求，对 ESD 工程师的职业发展提出以下建议：
持续学习提升：ESD 技术发展迅速，需要保持学习热情，关注新技术、新标准的发展。建议定期参加行业培训和技术研讨会，考取相关专业认证。
技能多元化发展：除了专业技术技能，还应培养项目管理、数据分析、编程等通用技能。特别是在智能化时代，掌握数据分析和 AI 应用能力将成为重要优势。
建立行业网络：积极参与行业协会活动，建立广泛的专业网络。通过技术交流和合作，提升专业影响力，为职业发展创造机会。
制定职业规划：根据个人兴趣和能力特点，制定清晰的职业发展规划。明确是走技术路线还是管理路线，设定阶段性目标并持续努力。
5. ESD 工程师薪酬待遇与就业市场分析
5.1 薪酬水平调研
5.1.1 整体薪酬分布
根据最新的行业薪酬调研数据，ESD 工程师的薪酬水平呈现明显的地区差异和级别差异。全国范围内，67.8% 的 ESD 工程师月薪在 8-15K 之间，年薪在 10-18 万之间。但这一数据在不同地区和企业类型间存在显著差异。
从地区分布看，一线城市的薪酬水平明显高于其他地区：
- 上海：ESD 工程师平均月薪达到 33.1K，为全国最高
- 深圳：平均月薪 18.8K，在半导体产业集中的城市中位居前列
- 苏州：作为半导体产业重要基地，ESD 工程师需求旺盛，平均月薪 10-15K
- 合肥：新兴半导体产业城市，月薪范围 20-50K，部分高端岗位可达 50K 以上

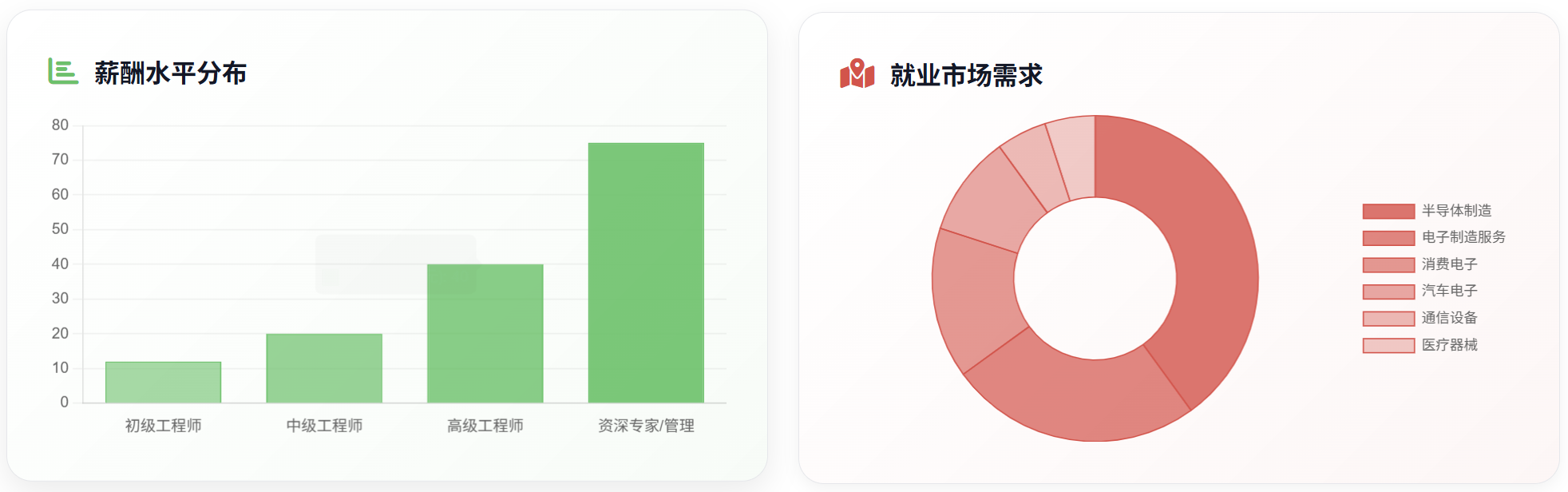

5.1.2 不同级别薪酬差异
ESD 工程师的薪酬与技术级别密切相关：
初级工程师（1-3 年经验）：月薪范围 6-12K，年薪 10-15 万。这一阶段主要是学习和积累经验，薪酬相对较低。
中级工程师（3-5 年经验）：月薪范围 10-20K，年薪 15-25 万。具备独立工作能力，开始承担重要项目。
高级工程师（5 年以上经验）：月薪范围 20-40K，年薪 30-50 万。具备技术专长，能够解决复杂问题。
资深专家 / 管理岗位（8 年以上）：月薪范围 30-70K，年薪 50-100 万以上。在技术或管理领域有深厚造诣，承担战略职责。
5.1.3 企业类型与薪酬关系
不同类型企业的 ESD 工程师薪酬存在显著差异：
外资企业：薪酬水平最高，如苹果公司 ESD 工程师年薪范围\(120,300-\)181,200（约合人民币 85-127 万）。外资企业通常提供完善的福利和培训机会。
上市公司：薪酬水平较高，如某知名半导体上市公司 ESD 工程师月薪 45-75K，年薪 15 薪。上市公司通常有规范的薪酬体系和晋升机制。
民营企业：薪酬水平中等，月薪范围 10-30K，具体取决于企业规模和盈利能力。
初创企业：薪酬水平差异较大，可能提供股权激励，总体薪酬具有较大弹性。
5.2 就业市场需求分析
5.2.1 市场需求趋势
ESD 工程师的市场需求呈现快速增长态势。根据最新招聘数据，2025 年 ESD 相关岗位需求较 2024 年增长显著：
- 长沙地区增长 133%，招聘职位 25 个
- 厦门地区增长 200%，招聘职位 7 个
- 全国范围内，ESD 工程师招聘职位达 110 个
这种增长主要受到以下因素驱动：
- 半导体产业快速发展，新建产线和扩产需求增加
- 先进制程技术对 ESD 防护要求不断提高
- 5G、物联网、人工智能等新兴技术推动需求增长
- 国际标准要求日趋严格，企业合规需求增加
5.2.2 地区分布特征
ESD 工程师的就业机会主要集中在半导体产业发达地区：
长三角地区：以上海、苏州为中心，聚集了大量半导体制造企业和封测企业。该地区 ESD 工程师需求占全国总量的 35% 以上。
珠三角地区：以深圳、广州为中心，在消费电子和通信芯片领域需求旺盛。深圳作为电子产业中心，ESD 工程师需求占全国 20% 以上。
京津冀地区：以北京、天津为中心，在存储芯片、功率器件等领域有重要布局。北京作为研发中心，对高级 ESD 工程师需求较大。
中西部地区：成都、西安、武汉等城市正在建设半导体产业基地，对 ESD 工程师需求快速增长。
5.2.3 行业分布特点
ESD 工程师的就业行业分布呈现多元化特点：
半导体制造：占比最大，约 40%，主要负责晶圆制造、芯片封装等环节的 ESD 防护。
电子制造服务（EMS）：占比约 25%，为各类电子产品提供制造服务，对 ESD 防护要求较高。
消费电子：占比约 15%，包括智能手机、平板电脑、可穿戴设备等。
汽车电子：占比约 10%，随着新能源汽车和自动驾驶技术发展，需求快速增长。
通信设备：占比约 5%，5G 设备对 ESD 防护提出更高要求。
医疗器械：占比约 5%，精密医疗设备对 ESD 防护要求严格。
5.3 影响薪酬的关键因素
根据调研分析，影响 ESD 工程师薪酬的关键因素包括：
工作经验：经验是影响薪酬的最重要因素，5 年以上经验的工程师薪酬比初级工程师高出 2-3 倍。
技术水平：掌握先进技术、具备创新能力的工程师薪酬更高。特别是在 FinFET、GAA 等先进工艺方面有经验的工程师，薪酬溢价明显。
专业认证：持有国际认证如 CESCP、CESCD 的工程师薪酬通常高出 10-20%。这些认证证明了工程师的专业能力和国际视野。
行业背景：在知名企业或行业领先企业工作的工程师薪酬更高。特别是在一线半导体公司工作的经验，对薪酬有显著提升作用。
地区差异：一线城市的薪酬水平比二三线城市高出 30-50%，但同时生活成本也相应较高。
企业规模：大型企业的薪酬水平通常高于中小企业，但中小企业可能提供更多的发展机会和股权激励。
6. 岗位任职要求与技能匹配度评估
6.1 学历与专业背景要求分析
根据对行业招聘信息的综合分析，ESD 工程师的学历要求呈现以下特点：
学历层次分布：
- 大专学历：占比约 53.7%，主要集中在初级岗位
- 本科学历：占比约 33.1%，是中级岗位的主流要求
- 硕士学历：占比约 4.1%，主要针对高级技术岗位
- 博士学历：极少数岗位要求，主要是研发型职位
专业背景要求：
- 电子工程 / 电气工程：最受欢迎的专业背景，占比超过 40%
- 微电子 / 半导体物理：在半导体行业尤为重要，占比约 25%
- 材料科学 / 物理学：占比约 15%，特别是在材料研发相关岗位
- 其他相关专业：如自动化、测控技术等，占比约 20%
对于半导体行业的 ESD 工程师，除了基础的电子类专业，还需要具备半导体工艺、器件原理等相关知识。特别是在先进制程节点，需要深入理解 FinFET、GAA 等新结构的特点。
6.2 工作经验要求评估
工作经验要求与岗位级别密切相关，具体分析如下：
初级岗位（1-3 年经验）：
- 基本要求：了解 ESD 基本原理，能够操作常用测试设备
- 技能要求：掌握静电场测试、表面电阻测试等基础技能
- 经验要求：有电子制造企业实习或工作经验优先
- 培养方向：通过系统培训和实践，快速掌握 ESD 防护技能
中级岗位（3-5 年经验）：
- 基本要求：具备独立工作能力，能够解决常见 ESD 问题
- 技能要求：掌握 ESD 体系设计、风险评估、失效分析等技能
- 经验要求：有 ESD 体系搭建或优化经验，参与过重要项目
- 培养方向：提升技术深度，培养项目管理和跨部门协作能力
高级岗位（5 年以上经验）：
- 基本要求：具备技术专家水平，能够解决复杂技术难题
- 技能要求：精通 ESD 设计、仿真、测试全流程，具备创新能力
- 经验要求：有成功的大型项目经验，在某一领域有专长
- 培养方向：成为技术领军人物，参与战略规划和标准制定
6.3 专业技能要求匹配度分析
6.3.1 必备技能评估
根据岗位要求分析，ESD 工程师的必备技能包括：
技术技能（权重：40%）
- 静电防护原理和技术：必须精通，是所有工作的基础
- 测试设备操作：熟练掌握，包括日常使用和校准维护
- 电路设计和仿真：中级以上岗位必备，特别是 ESD 防护电路设计
- 标准规范理解：深入理解国际标准，能够指导实践
管理技能（权重：30%）
- 体系管理能力：能够建立和维护 ESD 防护体系
- 项目管理能力：能够独立负责 ESD 相关项目
- 数据分析能力：能够分析测试数据，识别问题和趋势
- 文档编写能力：能够编写技术文档和报告
软技能（权重：30%）
- 沟通能力：良好的口头和书面沟通能力
- 团队协作：能够与不同部门有效合作
- 问题解决：具备分析和解决复杂问题的能力
- 学习能力：能够快速学习新技术和适应变化
6.3.2 技能差距分析
通过对岗位要求和实际从业者技能的对比分析，发现存在以下技能差距：
技术深度不足：许多工程师掌握了基础的 ESD 知识，但在技术深度上存在不足，特别是在先进制程 ESD 防护、新材料应用等方面。
系统思维缺乏：部分工程师专注于技术细节，缺乏对整个 ESD 防护体系的系统理解，难以进行整体优化。
创新能力薄弱：在新技术快速发展的背景下，许多工程师缺乏创新思维，难以提出突破性的解决方案。
跨学科知识欠缺：ESD 防护涉及材料科学、物理学、电子学等多个学科，许多工程师的知识结构相对单一。
6.4 专业认证价值评估
专业认证在 ESD 工程师职业发展中具有重要价值，主要体现在以下方面：
国际认证体系：
- CESCP（认证 ESD 工程专家）：由 ESDA 颁发，是行业最权威的认证之一，要求通过考试和工作经验审核
- CESCD（认证 ESD 审核专家）：专注于 ESD 审核能力，适合从事体系审核和认证工作的人员
- CPM（认证程序经理）：针对 ESD 项目管理，要求学习 10 门课程并通过专业考试
国内认证体系：
- 工业和信息化部 ESD 工程师证书：由电子工业标准化研究院颁发，在国内认可度较高
- 各地方认证：部分省市推出了地方性 ESD 工程师认证，主要针对本地企业需求
认证价值分析：
- 提升专业认可度：认证是专业能力的重要证明，有助于获得雇主信任
- 增加薪酬竞争力：持有认证的工程师薪酬通常高出 10-20%
- 拓展职业机会：许多高端岗位明确要求持有特定认证
- 持续学习机制：认证过程和继续教育要求促进知识更新
6.5 职业发展建议
基于以上分析，对不同背景的求职者提出以下建议：
应届毕业生：
- 优先选择知名企业的管培生项目，系统学习 ESD 防护知识
- 在校期间考取相关认证，如 ESDA 的基础认证
- 参加 ESD 相关的科研项目或竞赛，积累实践经验
- 关注行业动态，了解最新技术发展趋势
转行求职者：
- 评估现有技能与 ESD 岗位要求的差距，制定针对性的学习计划
- 参加专业培训课程，快速掌握 ESD 基础知识
- 寻找 ESD 相关的兼职或项目机会，积累行业经验
- 利用原有行业经验，寻找交叉领域的机会
在职提升者：
- 制定清晰的职业发展规划，明确技术或管理方向
- 持续学习新技术，特别是智能化、新材料等前沿领域
- 积极参与行业活动，建立专业网络
- 考虑攻读在职研究生或获得高级认证，提升竞争力
技能提升建议：
- 技术技能：重点学习先进制程 ESD 防护、仿真工具应用、新材料特性
- 管理技能：培养项目管理、团队领导、战略规划能力
- 软技能：提升沟通能力、创新思维、跨文化协作能力
- 认证规划：制定认证获取计划，优先选择行业认可度高的认证
7. 工作环境与职业挑战分析
7.1 工作环境特点
ESD 工程师的工作环境具有以下显著特点：
洁净室环境要求：在半导体 Fab 车间工作时，需要在洁净室内进行 ESD 监控和测试。洁净室要求严格的环境控制，温度保持在 17-28℃，相对湿度 30-60%，空气洁净度不低于 ISO 8 级。进入洁净室需要经过严格的更衣程序，穿着专用的洁净服，禁止使用香水等可能产生污染的物品。
防静电工作区域：ESD 工程师需要在防静电工作区（EPA）内开展工作。EPA 区域有严格的防静电要求，包括防静电地板（接地电阻≤1Ω）、离子风机全覆盖、静电电压控制在规定范围内等。不同区域的防护等级要求不同，如光刻区要求静电电压 <±50V，晶圆制造区 <±100V。
设备密集环境：工作环境中通常有大量的生产设备、测试设备和自动化系统。这些设备在运行过程中可能产生静电，需要 ESD 工程师进行实时监控和管理。同时，设备的维护和校准也是日常工作的重要组成部分。
团队协作环境：ESD 工程师需要与多个部门协作，包括研发、生产、质量、设备等部门。工作中需要频繁沟通协调，确保 ESD 防护措施在各个环节得到有效执行。

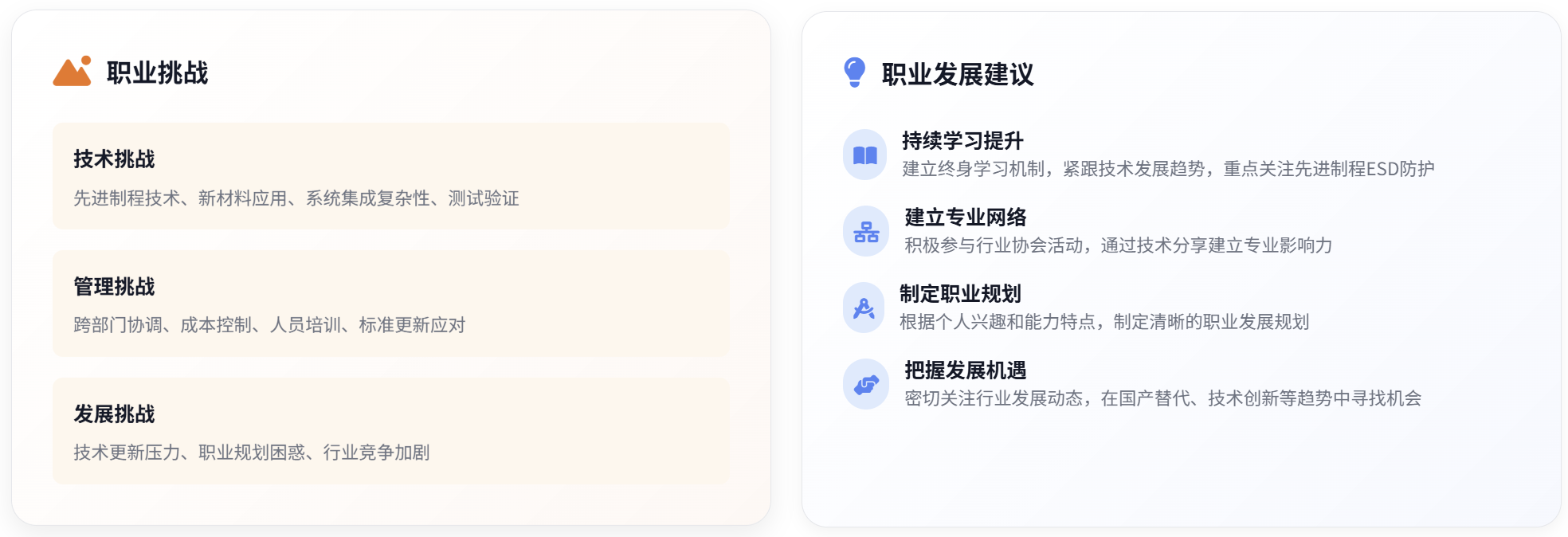

7.2 职业挑战深度剖析
7.2.1 技术挑战
先进制程技术挑战：随着半导体工艺向更小节点发展，ESD 防护面临前所未有的技术挑战。在 7nm 及以下制程中，器件尺寸的极度缩小导致静电敏感度急剧增加，传统的防护方法可能不再适用。FinFET、GAA 等新结构带来了新的失效模式，需要开发全新的防护策略。
新材料应用挑战：第三代半导体材料（SiC、GaN）、新型封装材料等的应用，对 ESD 防护提出了新要求。这些材料的特性与传统硅材料有很大差异，需要重新研究其静电特性和防护方法。同时，新材料的成本较高，需要在防护效果和成本之间找到平衡。
系统集成复杂性：现代电子产品的集成度越来越高，系统级 ESD 防护变得更加复杂。需要考虑芯片间的相互影响、封装结构的影响、PCB 设计的影响等多个因素，这对工程师的系统思维能力提出了更高要求。
测试验证挑战：随着器件尺寸的缩小和结构的复杂化，ESD 测试变得更加困难。传统的测试方法可能无法准确评估新型器件的 ESD 性能，需要开发新的测试方法和设备。同时，测试成本也在不断上升。
7.2.2 管理挑战
跨部门协调难度：ESD 防护涉及多个部门，包括研发设计、生产制造、质量控制、设备维护等。不同部门有不同的工作重点和 KPI，需要 ESD 工程师具备出色的协调能力，确保 ESD 要求在各个环节得到落实。
成本控制压力：ESD 防护需要大量的设备投入和维护成本，包括防静电材料、测试设备、环境控制系统等。在保证防护效果的同时，需要控制成本，这对工程师的成本意识和优化能力提出了要求。
人员培训管理：ESD 防护的成功很大程度上依赖于员工的执行，需要定期进行培训和考核。如何提高员工的 ESD 意识，确保操作规范得到遵守，是一个持续的挑战。
标准更新应对：ESD 相关标准不断更新，需要及时了解和适应新标准的要求。同时，不同客户可能有不同的 ESD 要求，需要能够灵活应对各种标准和要求。
7.2.3 职业发展挑战
技术更新压力：ESD 技术发展迅速，需要持续学习新的知识和技能。特别是在智能化、数字化转型的背景下，需要掌握数据分析、人工智能等新技术，这对年龄较大的工程师是一个挑战。
职业规划困惑：ESD 工程师的职业发展路径相对较窄，特别是在技术深度达到一定程度后，可能面临发展瓶颈。如何在技术专家和管理岗位之间做出选择，是许多工程师面临的困惑。
行业竞争加剧：随着半导体行业的快速发展，ESD 工程师的需求在增加，但同时竞争也在加剧。特别是海外优秀人才的回流，对本土工程师形成了竞争压力。
工作生活平衡：在半导体行业，特别是 Fab 车间，可能需要轮班工作，这对工作生活平衡提出了挑战。同时，项目紧张时期可能需要加班，需要有良好的身心调节能力。
7.3 应对策略建议
针对以上挑战，提出以下应对策略：
技术挑战应对：
- 建立持续学习机制，定期参加技术培训和研讨会
- 关注行业前沿技术，特别是国际领先企业的技术发展
- 参与技术研发项目，在实践中提升技术能力
- 建立技术交流网络，与同行分享经验和心得
管理挑战应对：
- 提升沟通协调能力，学会用不同部门的语言进行交流
- 建立跨部门合作机制，明确各方职责和工作流程
- 采用项目管理方法，确保 ESD 项目按时按质完成
- 建立成本效益分析模型，优化 ESD 防护方案
职业发展挑战应对：
- 制定清晰的职业规划，明确发展方向
- 培养多元化技能，提升综合竞争力
- 建立个人品牌，通过技术分享、论文发表等提升影响力
- 寻求导师指导，从行业资深人士获得职业建议
综合提升建议：
- 保持学习热情，不断更新知识结构
- 培养创新思维，勇于尝试新技术新方法
- 建立良好的人际关系，拓展职业网络
- 注重身心健康，保持良好的工作生活平衡
8. 结论与展望
8.1 研究总结
通过对半导体行业 ESD 工程师岗位的全面研究，本报告得出以下主要结论：
岗位价值日益凸显：ESD 防护已成为半导体制造的核心环节，特别是在先进制程节点，ESD 工程师的作用不可替代。随着器件尺寸的缩小和新材料的应用，对 ESD 防护的要求越来越高，ESD 工程师的战略地位不断提升。
技能要求持续提升：现代 ESD 工程师需要具备跨学科知识，包括静电防护技术、半导体工艺、材料科学、数据分析等。同时，智能化技术的应用要求工程师掌握新的技能，如 AI 算法、物联网技术等。专业认证成为提升竞争力的重要途径。
职业发展路径清晰：ESD 工程师有明确的双通道发展路径，技术通道和管理通道并重。技术通道从初级工程师到资深专家，管理通道从技术岗位到高级管理岗位，为不同兴趣和能力的人才提供了发展空间。
薪酬水平稳步增长：ESD 工程师的薪酬水平与经验、技能、地区等因素密切相关。一线城市的薪酬水平最高，高级技术岗位的年薪可达 50-100 万。随着行业需求的增长，薪酬水平有望继续提升。
就业前景广阔：半导体产业的快速发展带来了大量的 ESD 工程师需求，特别是在先进制程、新兴应用领域。同时，跨行业的应用机会也在增加，如汽车电子、医疗器械等领域。
8.2 行业发展趋势展望
展望未来，半导体行业 ESD 工程师面临以下发展趋势：
技术发展趋势：
- 智能化 ESD 防护系统将成为主流，通过 AI 算法实现自动监测和预警
- 新材料和新器件技术不断涌现，如二维材料、量子器件等
- 系统级 ESD 防护将更加重要，需要考虑芯片、封装、系统的整体防护
- 测试技术向高精度、自动化方向发展，测试成本将逐步降低
标准演进趋势：
- 国际标准将更加注重风险管理和基于风险的防护策略
- 行业特定标准将更加细化，针对不同应用场景制定专门要求
- 中国标准将逐步与国际标准接轨，同时体现本土特色
- 环保要求将融入 ESD 标准，推动绿色制造
市场需求趋势：
- 5G、物联网、人工智能等新兴技术将推动 ESD 需求持续增长
- 国产替代进程将创造大量机会，特别是在设备和材料领域
- 汽车电子、新能源等领域将成为新的增长点
- 服务模式将从产品供应向解决方案转型
8.3 对从业者的建议
基于以上分析，对 ESD 工程师从业者提出以下建议：
持续学习提升：建立终身学习机制，紧跟技术发展趋势。重点关注先进制程 ESD 防护、新材料应用、智能化技术等前沿领域。通过参加培训、获得认证、参与项目等方式不断提升专业能力。
技能多元化发展：在精通 ESD 专业技能的基础上，培养项目管理、数据分析、跨部门协作等综合能力。特别是在数字化转型背景下，掌握相关技术将大大提升竞争力。
建立专业网络：积极参与行业协会活动，与同行保持交流。通过技术分享、论文发表等方式建立专业影响力。在职业发展过程中，人脉网络往往能提供重要机会。
制定职业规划：根据个人兴趣和能力特点，制定清晰的职业发展规划。明确是走技术路线还是管理路线，设定阶段性目标并努力实现。同时保持灵活性，根据市场变化调整规划。
把握发展机遇：密切关注行业发展动态，特别是新兴应用领域的机会。在国产替代、技术创新等大趋势中寻找发展机会。同时要保持风险意识，做好应对挑战的准备。
ESD 工程师作为半导体行业的关键技术岗位，在产业发展中扮演着越来越重要的角色。随着技术的不断进步和应用领域的拓展，ESD 工程师的职业前景广阔。只要保持学习热情，不断提升专业能力，积极应对挑战，就能够在这个充满机遇的行业中实现自己的职业理想。
以专业赋能行业，推动静电防护意识升级
思研科技作为静电防护整体解决方案专家，已累计为100+企业提供：
● 静电工程设计与施工
● ESD认证咨询与体系搭建
● 智能静电监控系统
● 定制化培训服务
制造企业：静电防护不容忽视，专业的事交给专业的人！期待与更多企业携手，构建更安全、更高效的生产环境。
