静电手环 防静电台垫 为什么都接1M电阻 ,原因是什么,详细说明下
发布日期：2026-04-06 13:41:39
发布人员：思研
📌 文章核心导读
是ESD 防护里最核心、最经典的安全设计，不是随便选的数值，而是兼顾 “泄放静电”+“防止触电”的最优解。我给你用工厂工程 + 标准原理讲透，让你完全理解为什么必须是 1 MΩ（100 万欧姆），而且手环、台垫都要串。一、先记住一句话1 MΩ 电阻 = 静电能放走 → 触电电不死 → 器件不被打坏二、为什么要串电阻？（3 个核心原因）1. 防止 AC 漏电伤人（最重要！）车间里设备、插座、生产线都
是ESD 防护里最核心、最经典的安全设计，不是随便选的数值，而是兼顾 “泄放静电”+“防止触电”的最优解。我给你用工厂工程 + 标准原理讲透，让你完全理解为什么必须是 1 MΩ（100 万欧姆），而且手环、台垫都要串。
一、先记住一句话
1 MΩ 电阻 = 静电能放走 → 触电电不死 → 器件不被打坏
二、为什么要串电阻？（3 个核心原因）
1. 防止 AC 漏电伤人（最重要！）
车间里设备、插座、生产线都用 220V / 380V 交流电。一旦设备绝缘损坏、地线断了、外壳漏电：
- 如果没有 1MΩ 电阻人戴着手环 / 摸台垫 → 直接通过人体形成回路 → 触电死亡
- 串上 1MΩ 电阻后流过人体电流 = 220V ÷ 1MΩ ≈ 0.22 mA远低于人体感知电流（约 1mA），完全安全，不会触电
这就是标准强制要求串电阻的根本安全原因。
2. 防止静电放电太快，把芯片打坏
人体 + 金属 + 器件，相当于一个小电容。如果直接接地、没有电阻：
- 静电会在微秒级瞬间泄放
- 形成超大瞬时电流 + 强电场
- 直接击穿 MOS 管、芯片栅极
串 1MΩ 后：
- 放电时间被拉长到毫秒级
- 电流被限制在安全范围
- 静电慢慢泄放，不损伤元器件
这叫 软放电 / 缓放电，是 ESD 保护关键。
3. 防止地电位差损坏产品（地环路问题）
工厂里：
- 设备地
- 插座地
- 机器外壳地
- 不同区域地线
之间经常有几伏～几十伏电位差。
如果人双手分别摸：
- 一台设备外壳
- 防静电台垫（无电阻直接接地）
就会形成人体地环路，电流流过产品 → 直接打坏板卡。
串 1MΩ 后，环路电流被大幅限制，避免隐性损坏。
三、为什么偏偏是 1 MΩ？不能大、不能小？
1. 太小（比如 10Ω、100Ω）
- 放电太快 → 打坏芯片
- 漏电时电流大 → 触电危险
- 地环路电流大 → 隐性失效多
2. 太大（比如 10MΩ、20MΩ）
- 静电泄放太慢 → 人体还带着电就摸了产品
- 达不到 IEC 61340 要求的泄放时间
- 防静电失效，审核不通过
3. 1 MΩ 是全球标准黄金值
满足：
- 静电在 < 0.1 秒 内泄放干净
- 220V 漏电时电流 < 0.22mA，安全
- 放电速度温和，不损伤器件
- 抑制地环路，减少产品失效
所以：ANSI/ESD S20.20、IEC 61340-5-1 全部强制 1 MΩ

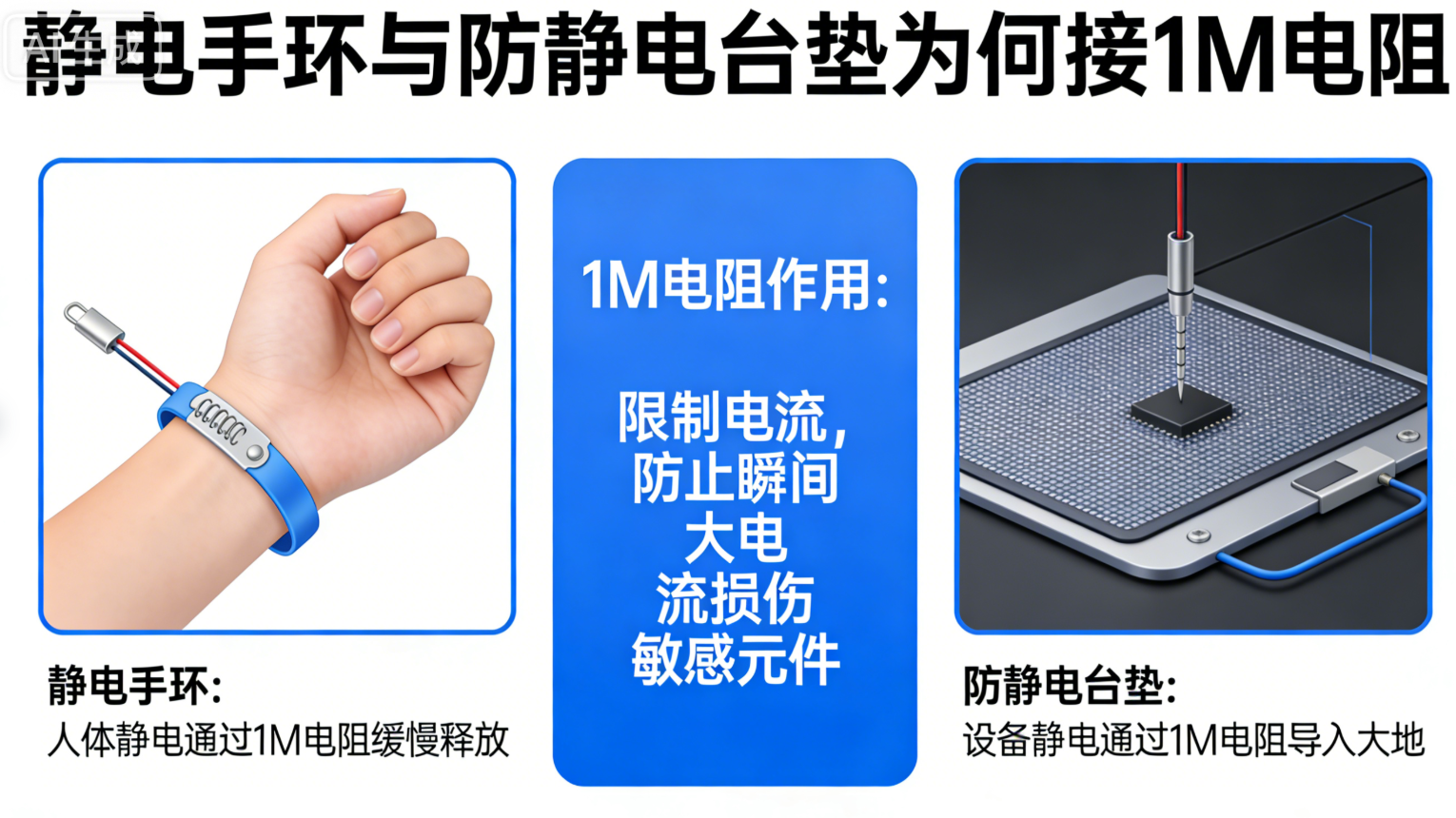

四、为什么手环、台垫都要接？
1. 静电手环 → 必须串 1MΩ
人是最大的静电源，必须安全、缓慢放电。
2. 防静电台垫 → 也要串 1MΩ
台垫会接触：
- PCB 板
- 芯片托盘
- 镊子、工具
- 周转车
如果台垫直接硬接地：
- 器件放上去瞬间放电 → 打坏
- 有人触电 → 整个台面带电
所以台垫同样需要 限流 + 缓放 + 安全保护。

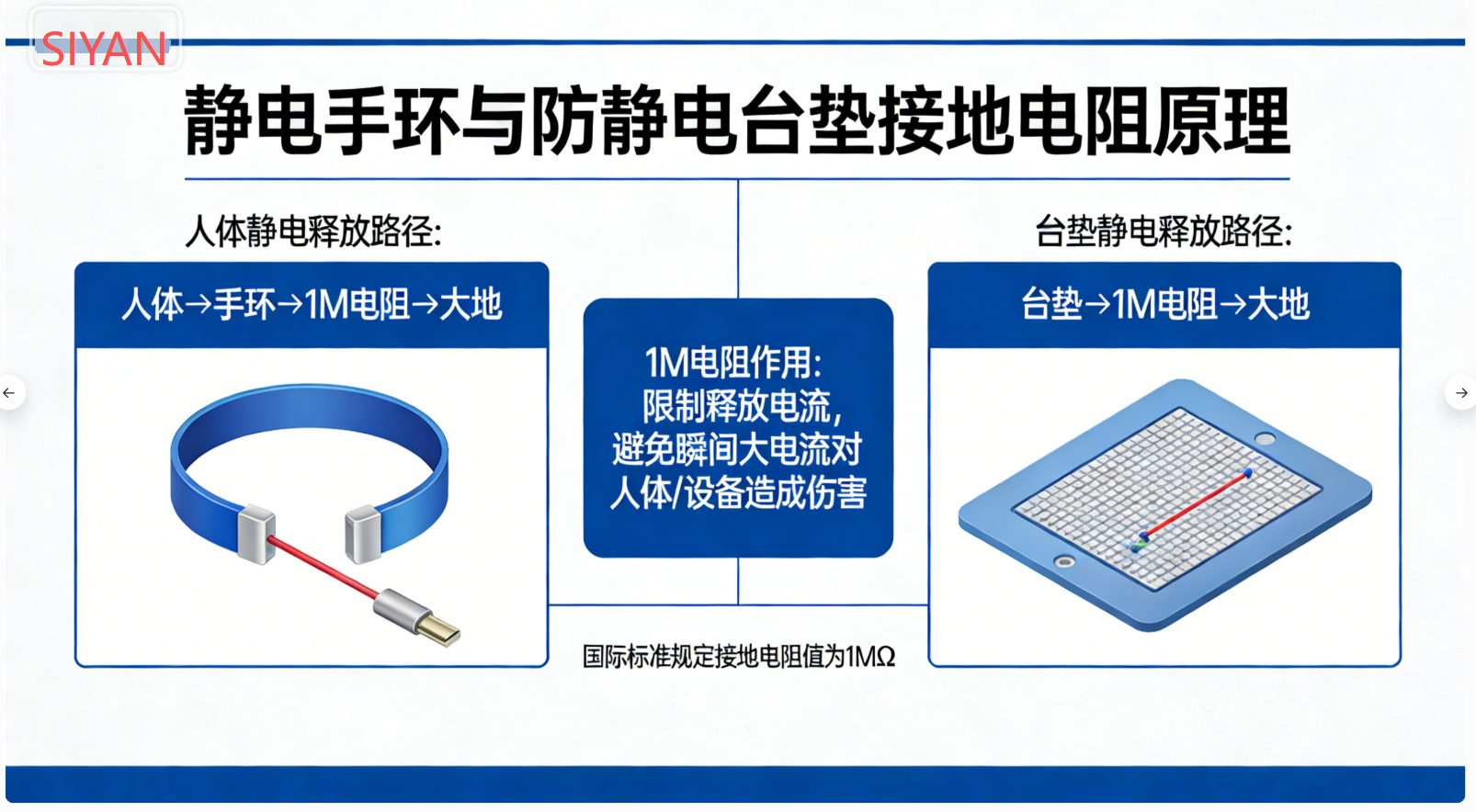

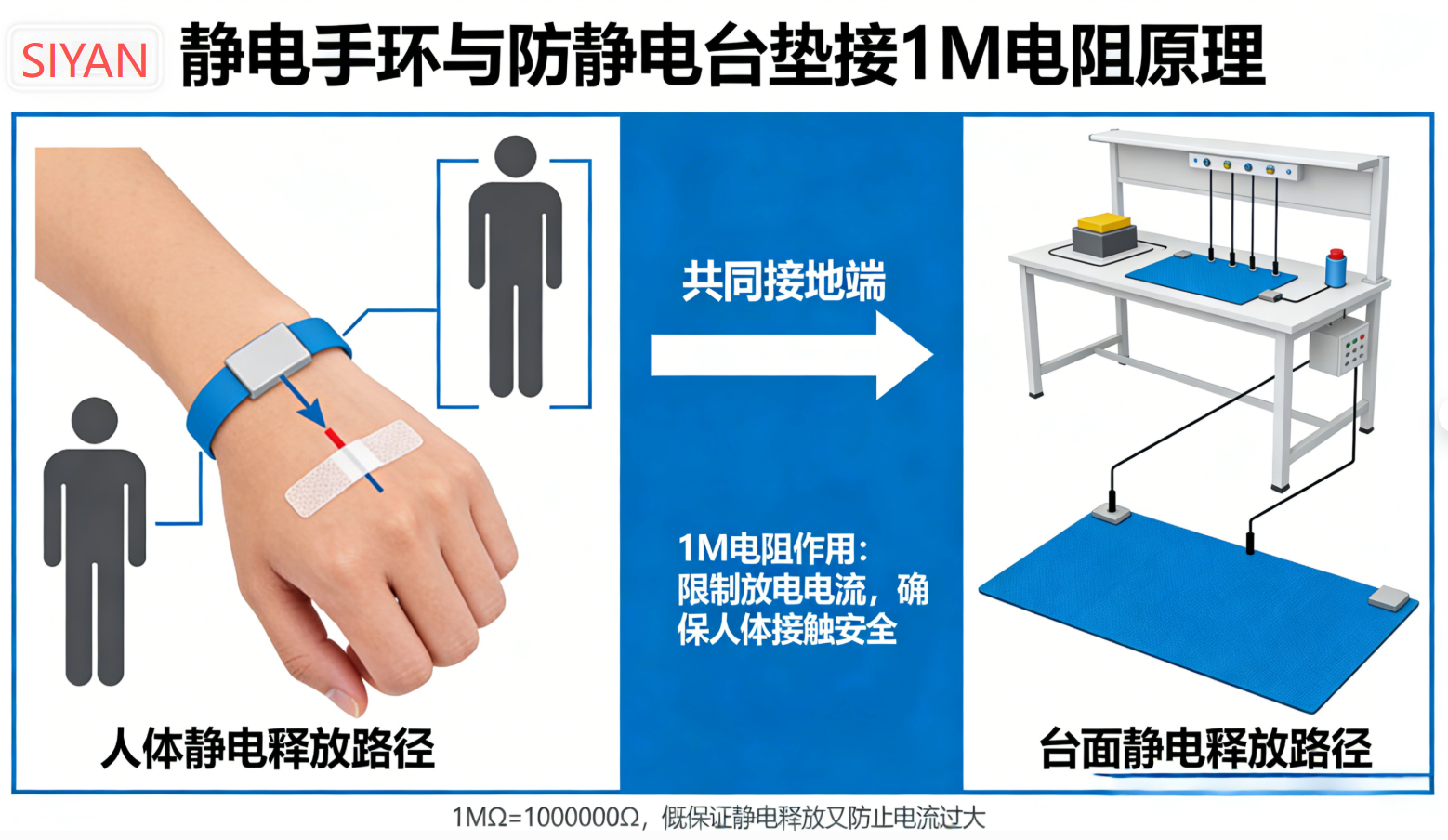

五、最标准接法（新建车间必须这样）
- 手环线内部 → 1 MΩ 电阻
- 台垫接地扣 → 串联 1 MΩ 电阻再一起接到 ESD 专用地排最后 单点接到总地线
六、极简总结（方便你给施工 / 员工讲）
- 1MΩ 是安全电阻：防触电、防打坏芯片、防地环路。
- 太小会触电、打坏板。
- 太大静电放不掉。
- 手环、台垫都要串，因为人和台面都是静电来源。
- 这是 全球 ESD 标准强制要求。
