厂区静电接地网开挖
结合厂区布局、管线分布与地质条件科学规划沟槽路线，标准化开挖，接地管网布局规整、深浅一致。
◆ 低阻抗泄放通道 · 接地导体阻抗≤1Ω
静电接地开挖与敷设工程

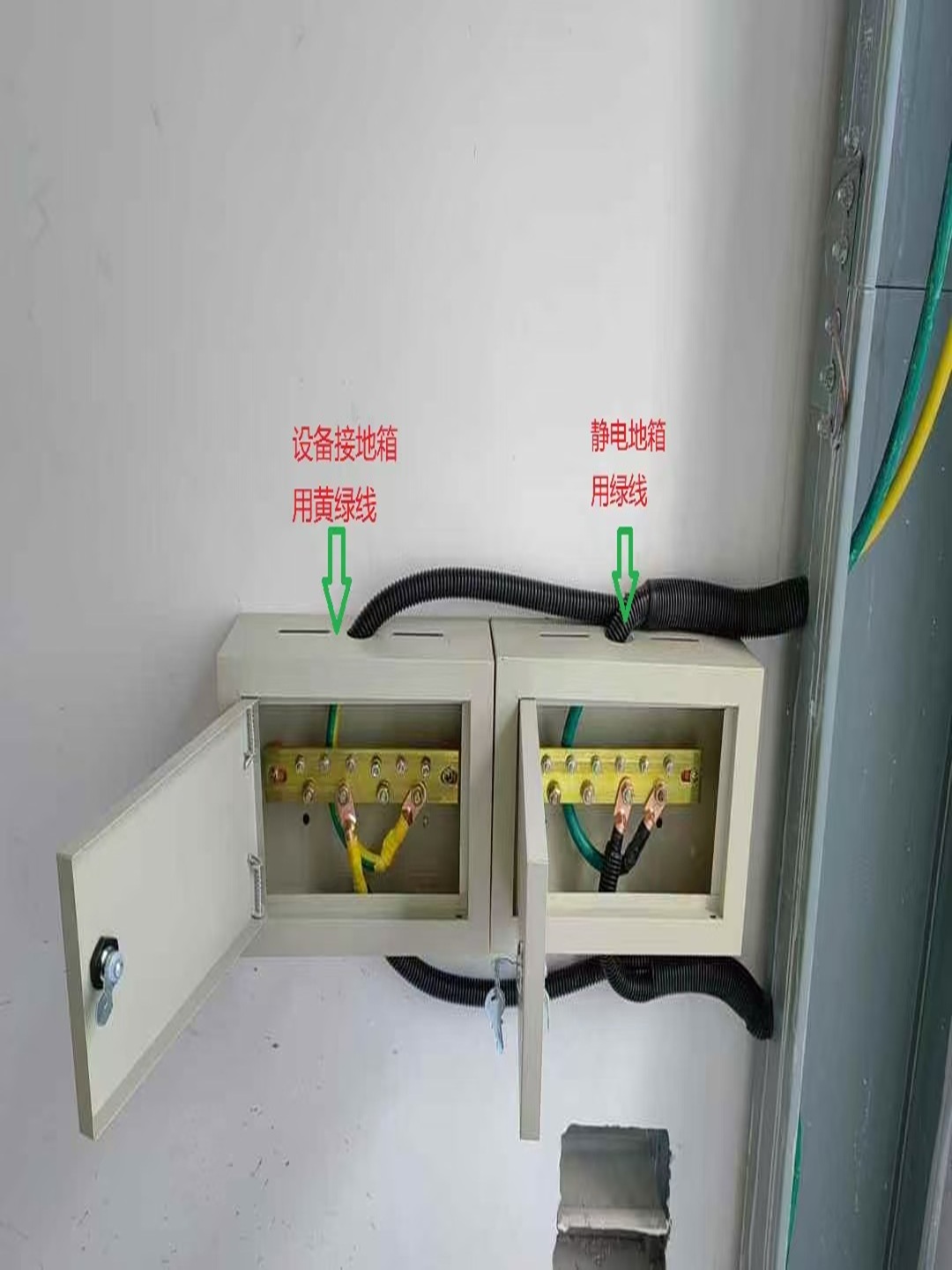

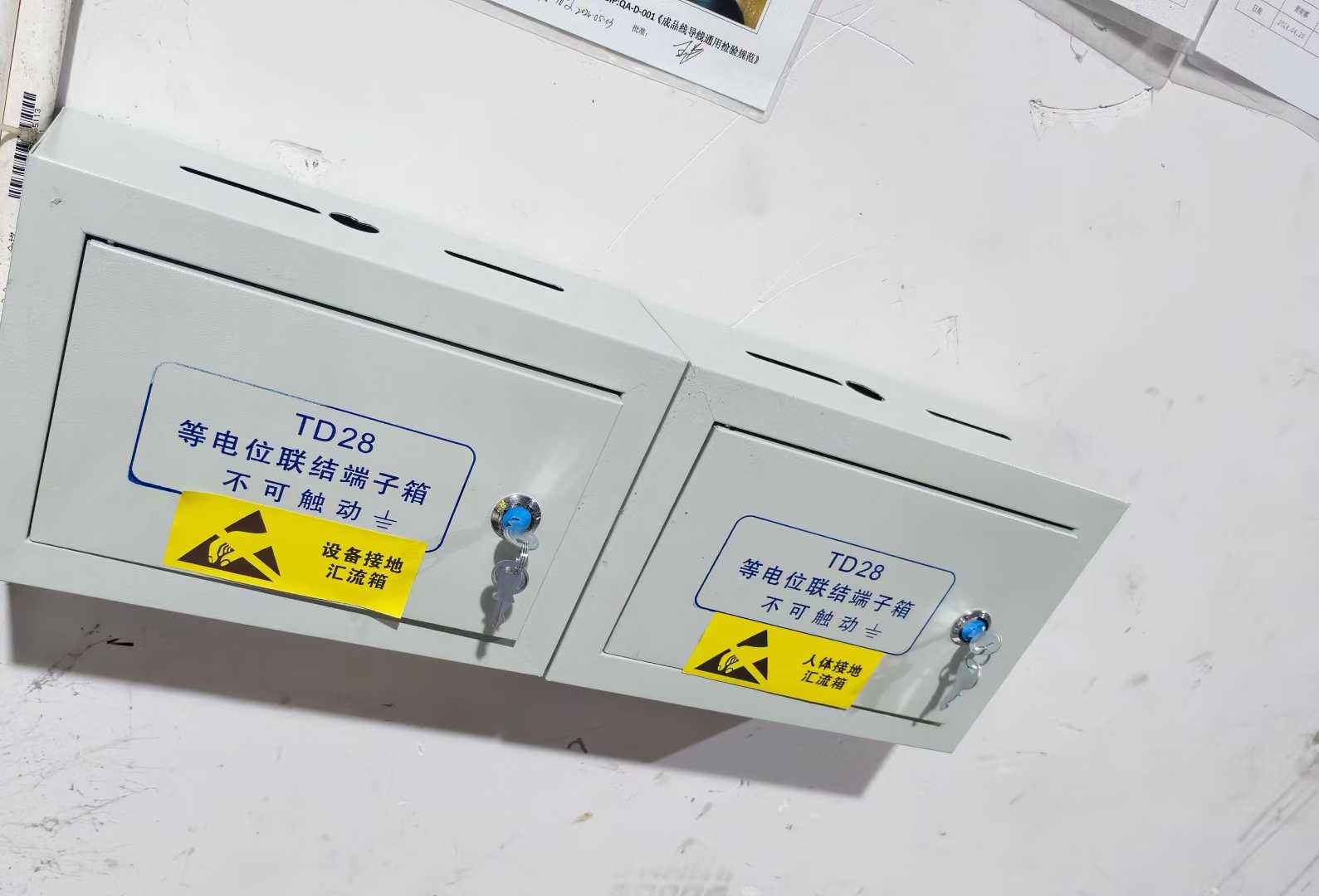

室外接地网与室内 PE 汇流排双系统隔离，接地电阻稳定达标
静电接地开挖与敷设
工程概述
静电接地是 EPA（静电防护区）一切防护措施赖以生效的基础工程。我们严格遵循 ANSI/ESD S20.20-2021 与 IEC 61340-5-1:2024 标准，为厂区构建低阻抗、等电位的接地网络——从接地网开挖、接地极埋设到干线与支线敷设，确保人员、设备、工作台面与防静电地板都能实现可靠、持续的静电泄放。
规范的接地施工可将静电电压长期控制在敏感器件损伤阈值以下，有效规避 ESD 隐性击穿、抑制粉尘吸附，并杜绝静电积聚引发的起火爆炸隐患，全面保障产品良率与厂区人员安全。

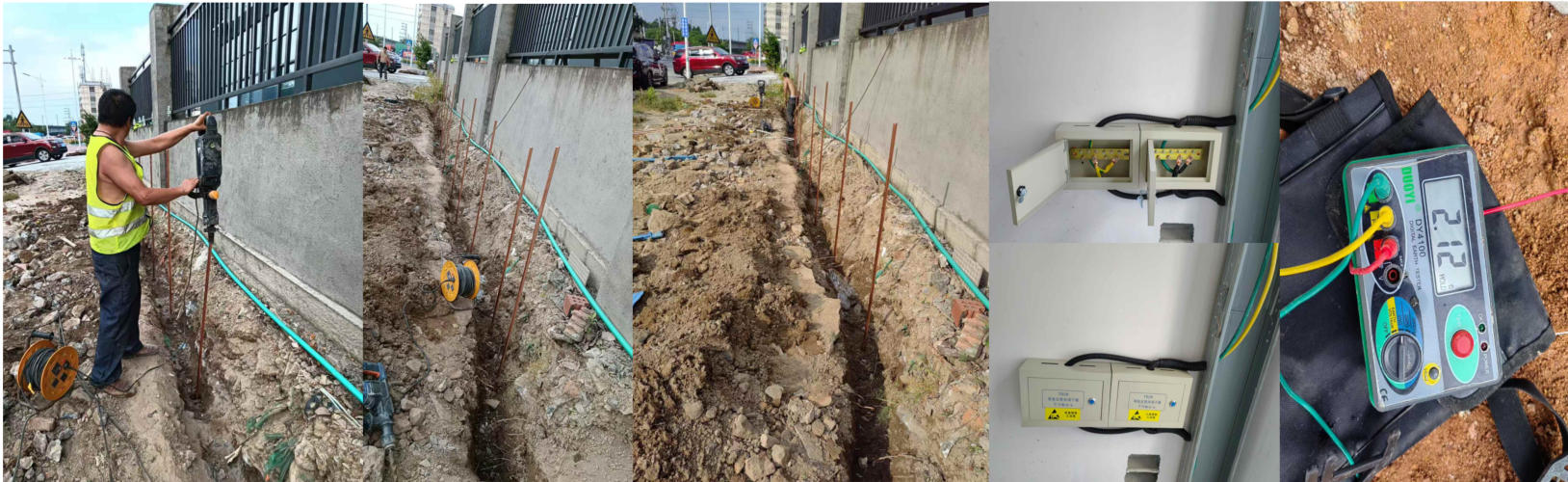

施工现场实拍
核心服务项目

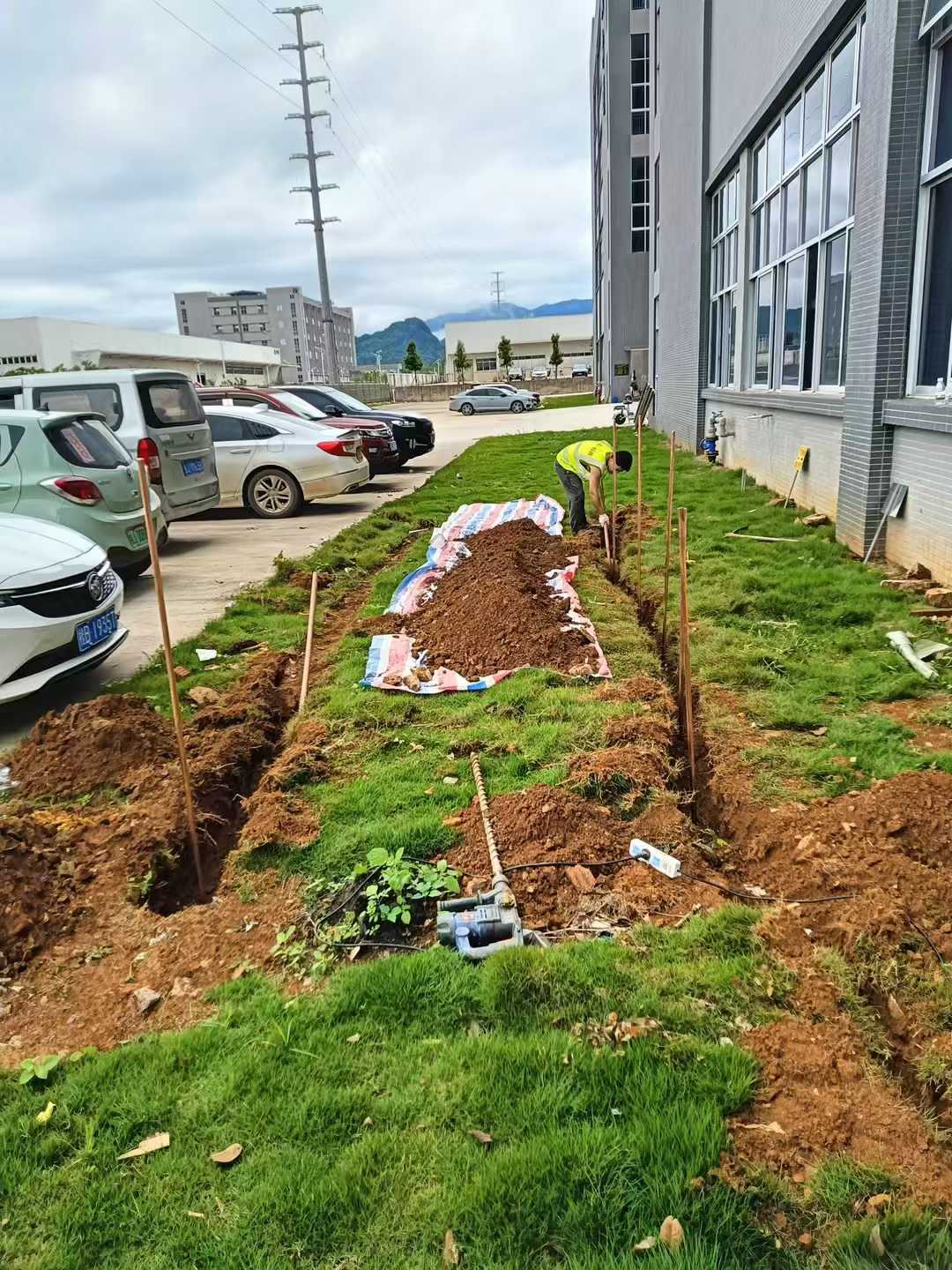

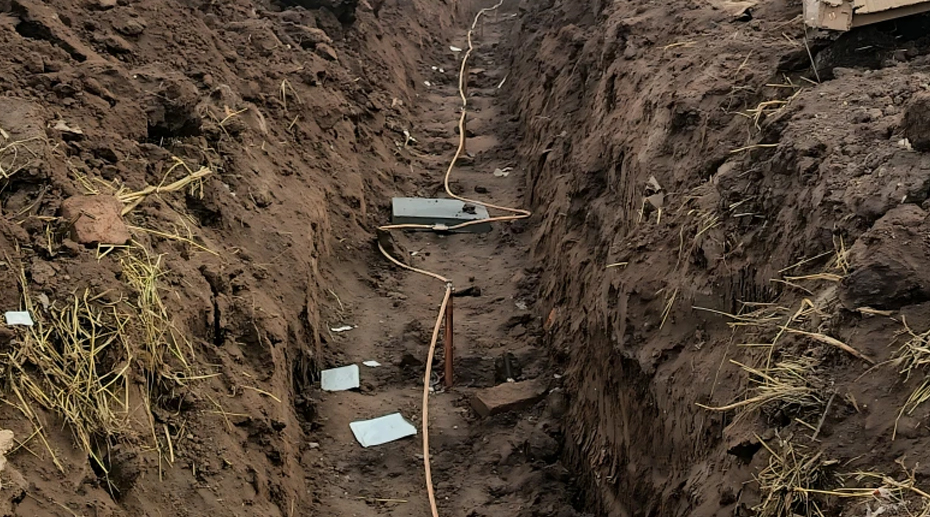

接地极埋设施工
按国标深度、间距垂直埋设接地极，夯实土层增强贴合度，降低土壤接触电阻，保证泄放稳定。
接地干线支线敷设
规范布设接地干线与设备支线，线路整齐、连接牢固，全程防腐抗氧化，长期稳定导通。

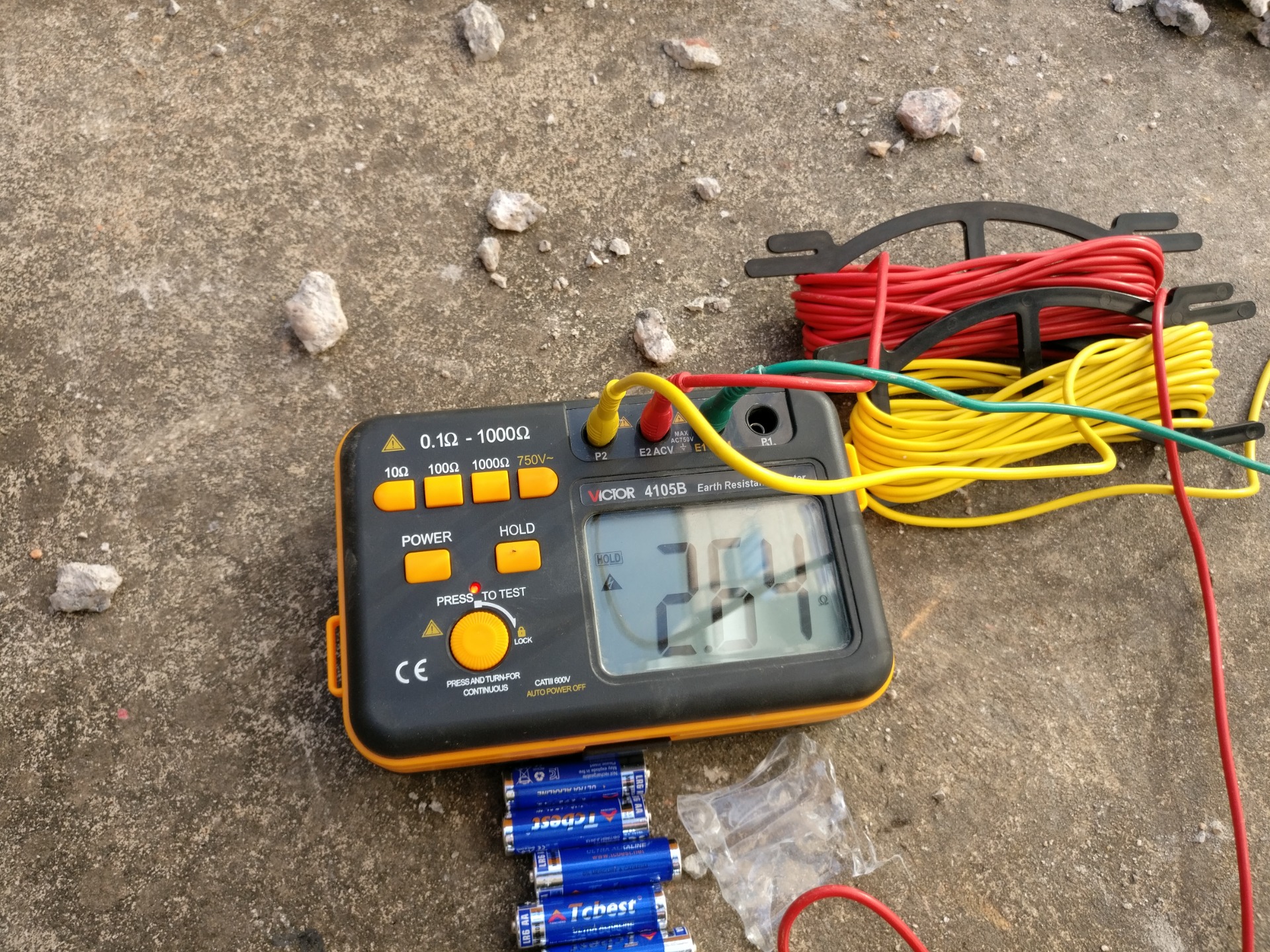

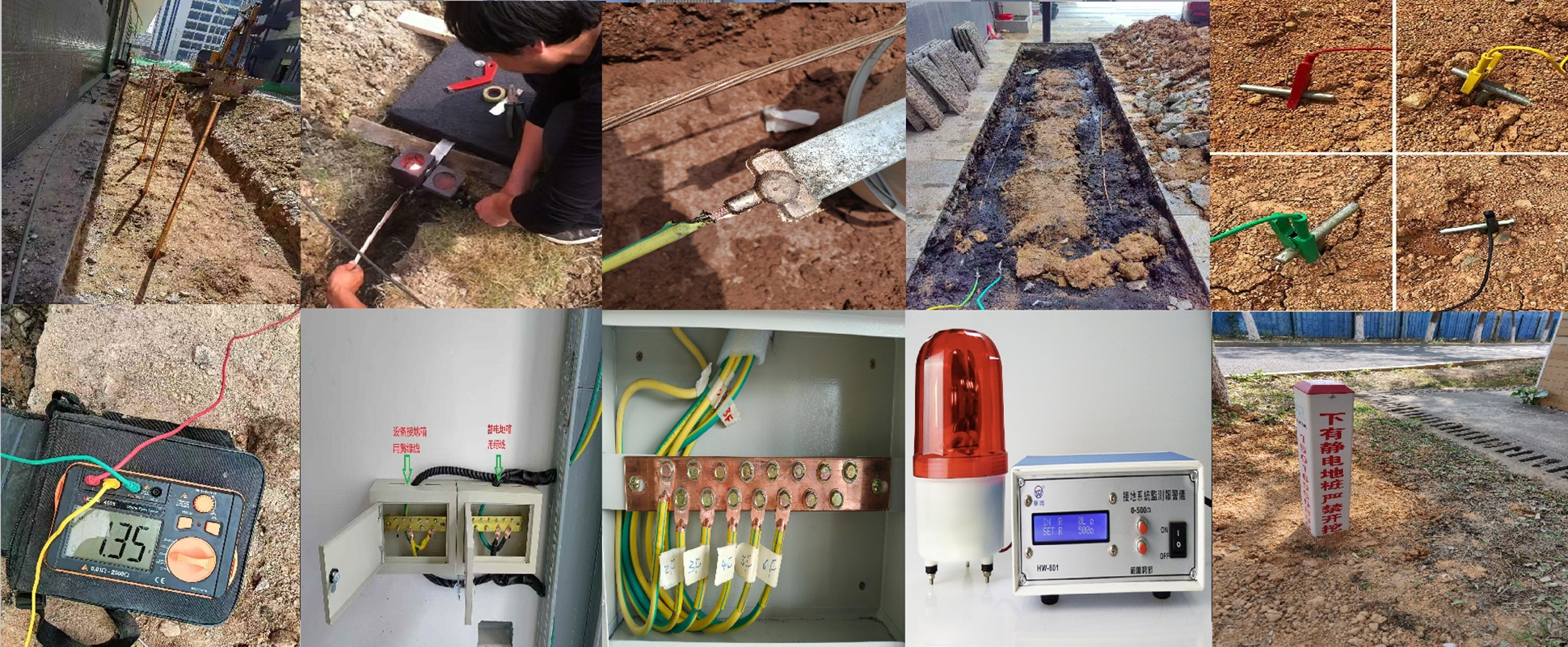

大地接地系统搭建

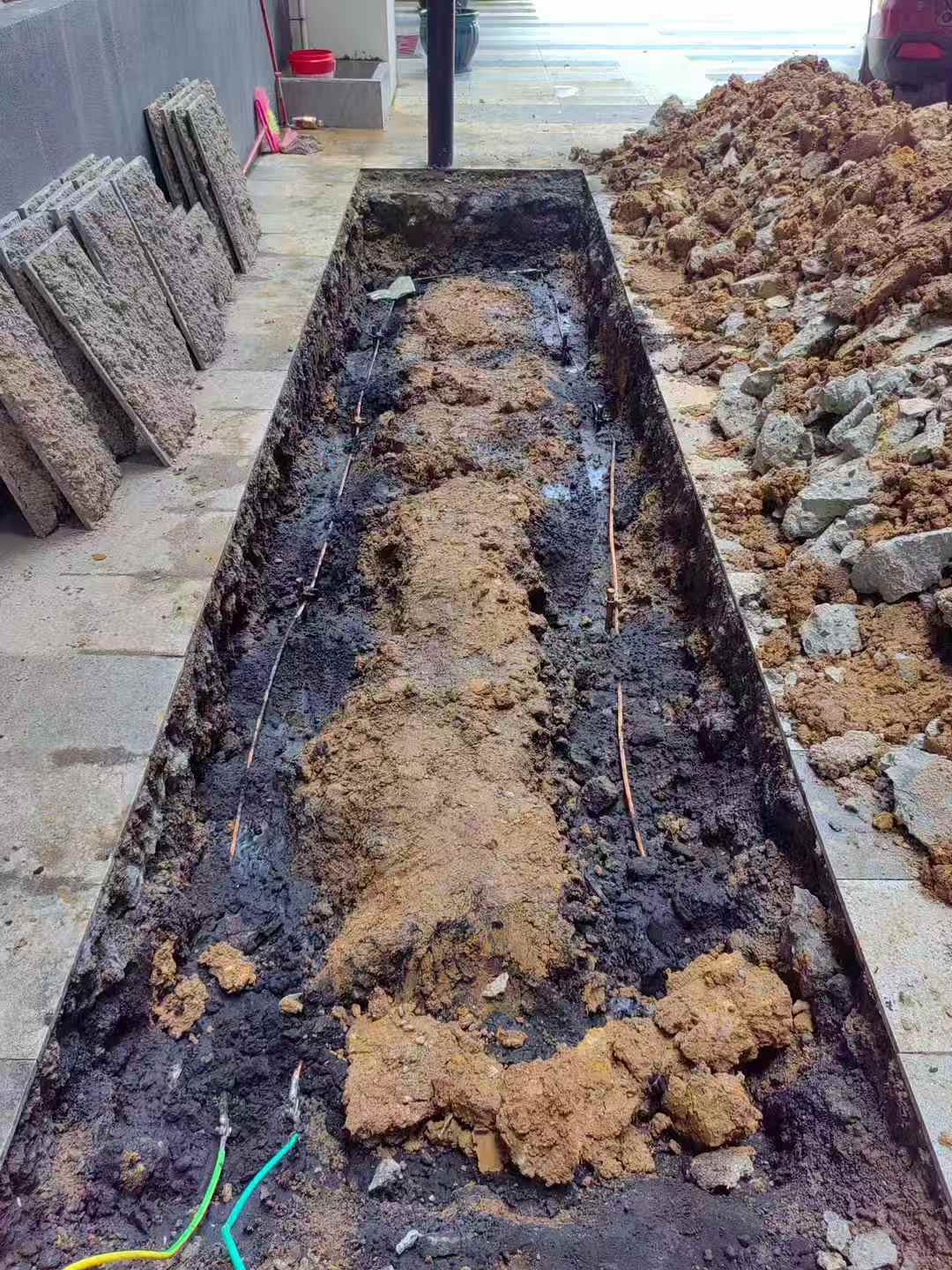

整合接地极、线缆、连接件与降阻材料，搭建完整全域接地系统，构建立体化厂区静电防护体系。
厂房 EPA 防静电工程
针对无尘车间、精密生产、科研检测等重点区域，定制高精度接地方案，严格控制接地电阻参数。

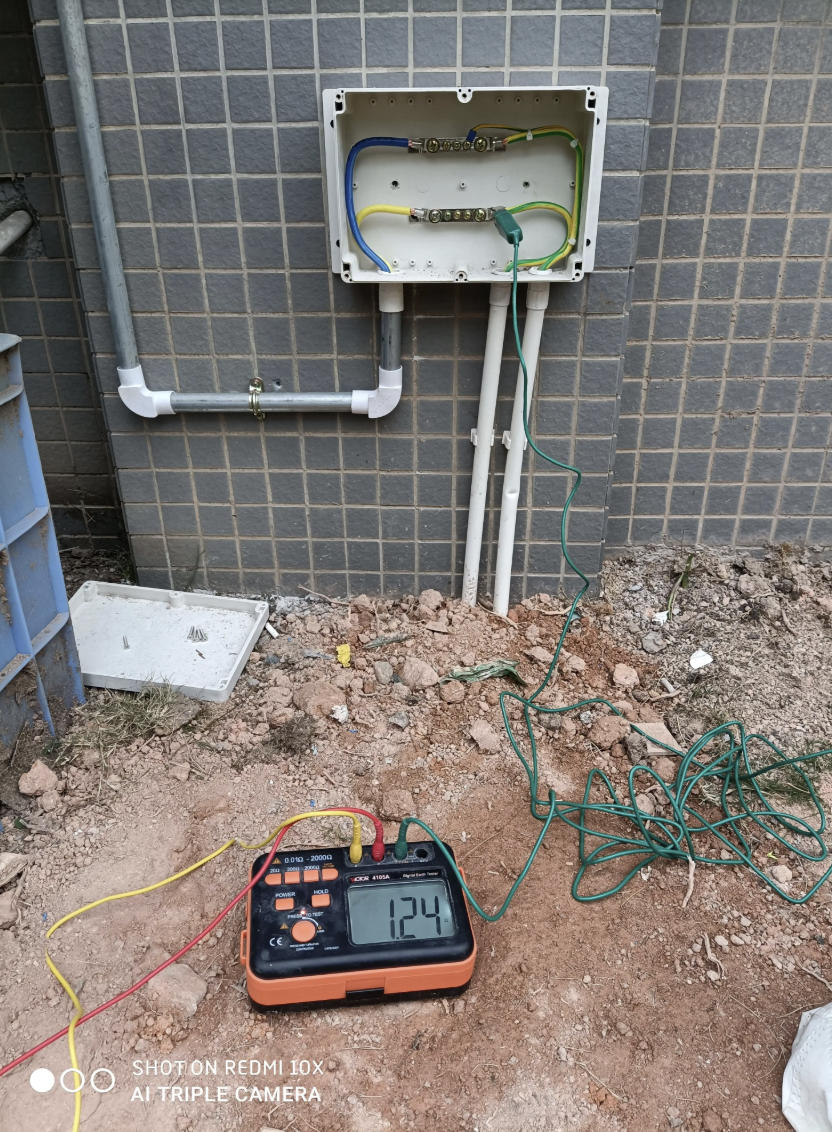

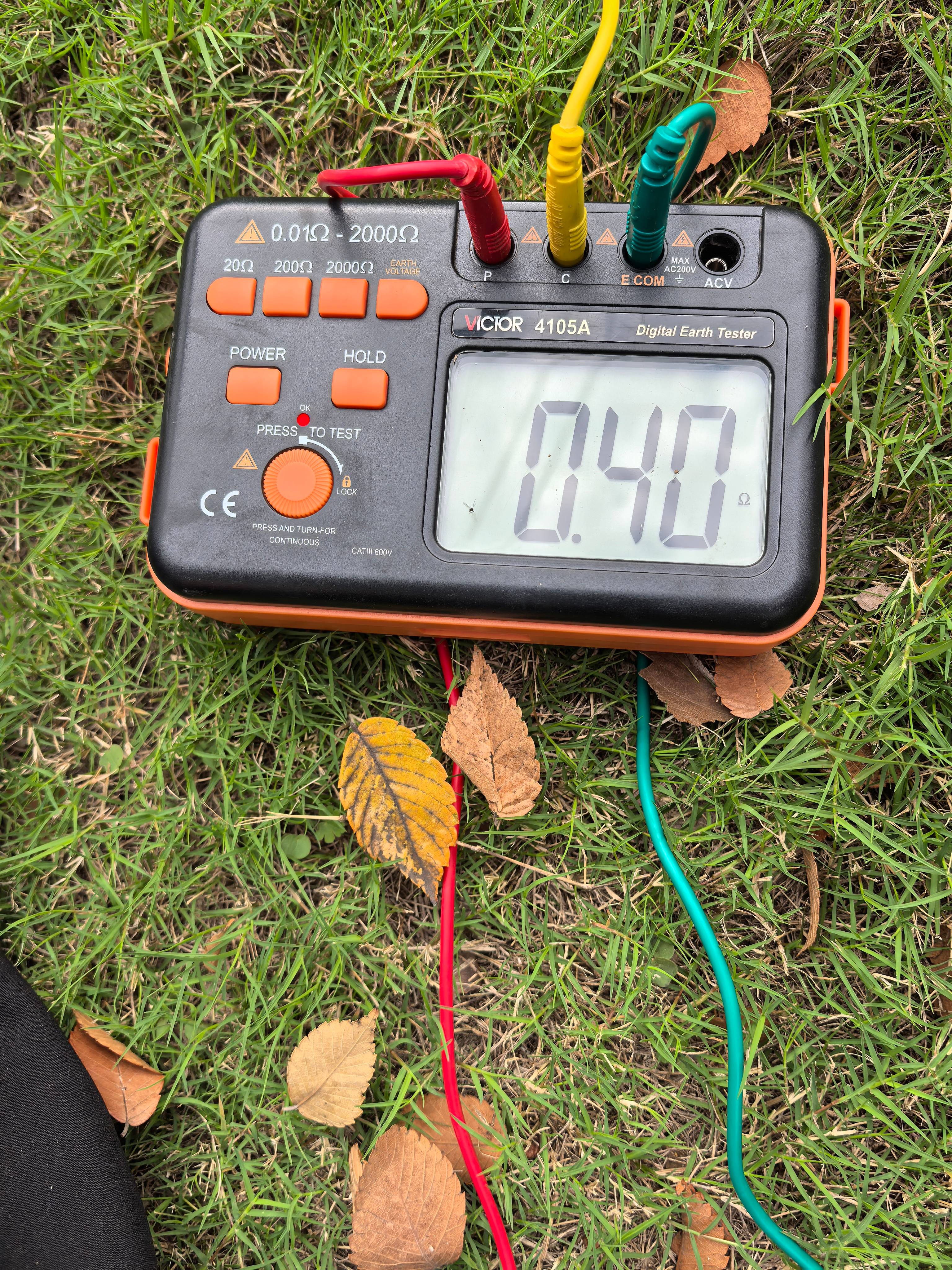

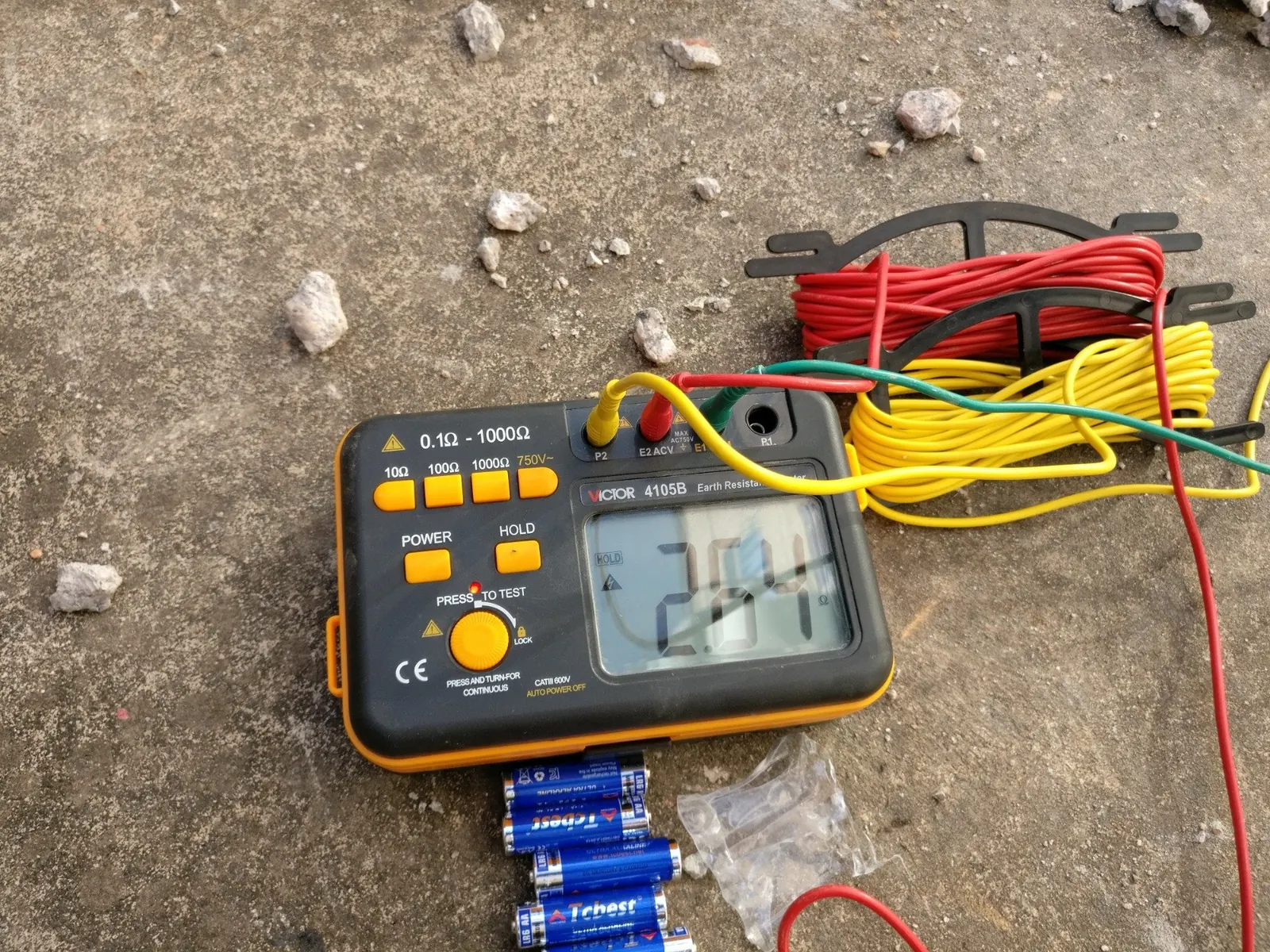

接地电阻检测验收
采用三极法对接地系统逐点测试并出具检测报告，接地电阻实测值优于标准限值后方可交付。
实施流程
1

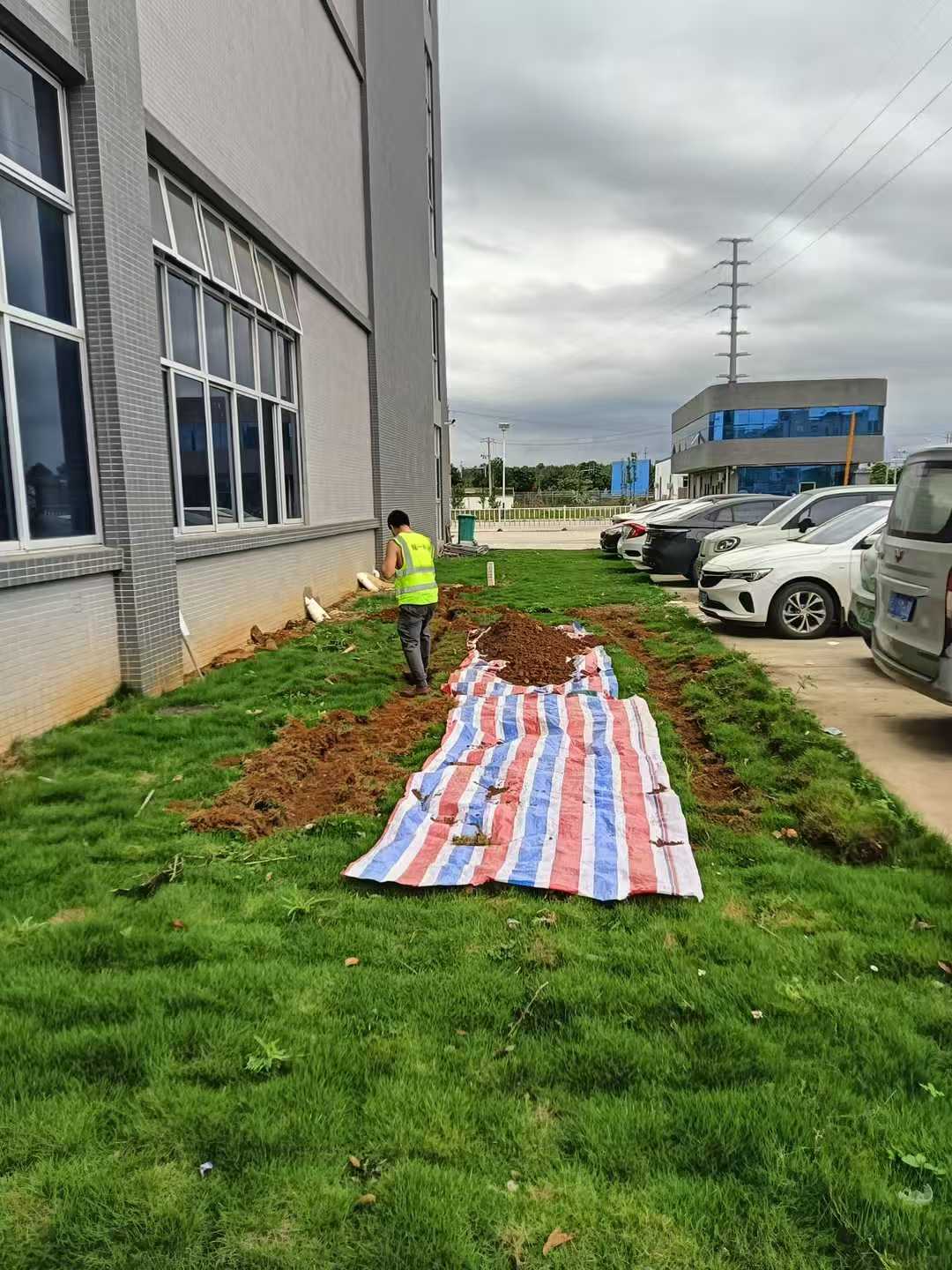

现场勘察
勘测岩土电阻率与电磁干扰工况，结合实际定制接地方案。
2

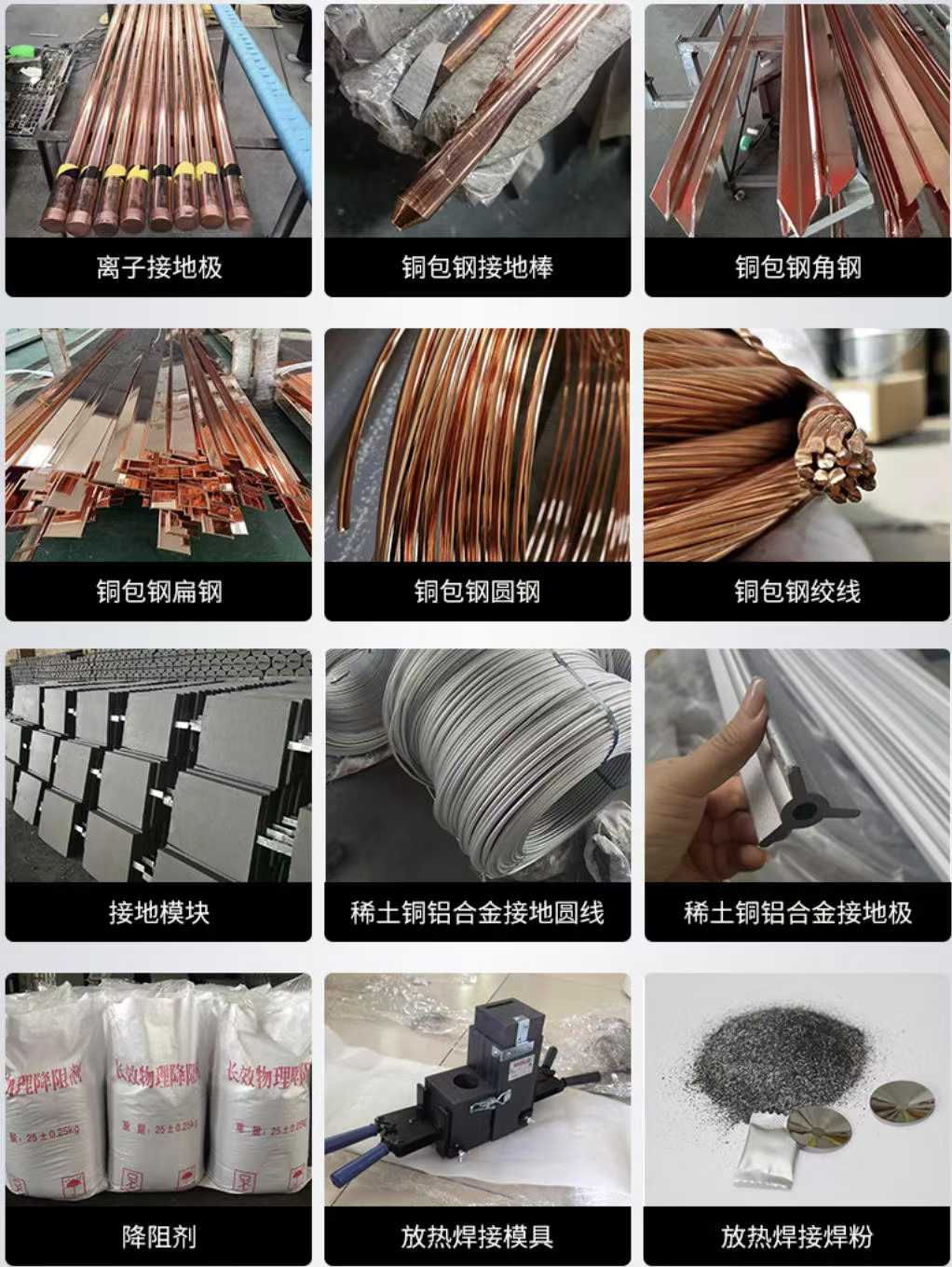

材料甄选
筛选国标接地材料，入场二次质检，杜绝以次充好劣品。
3

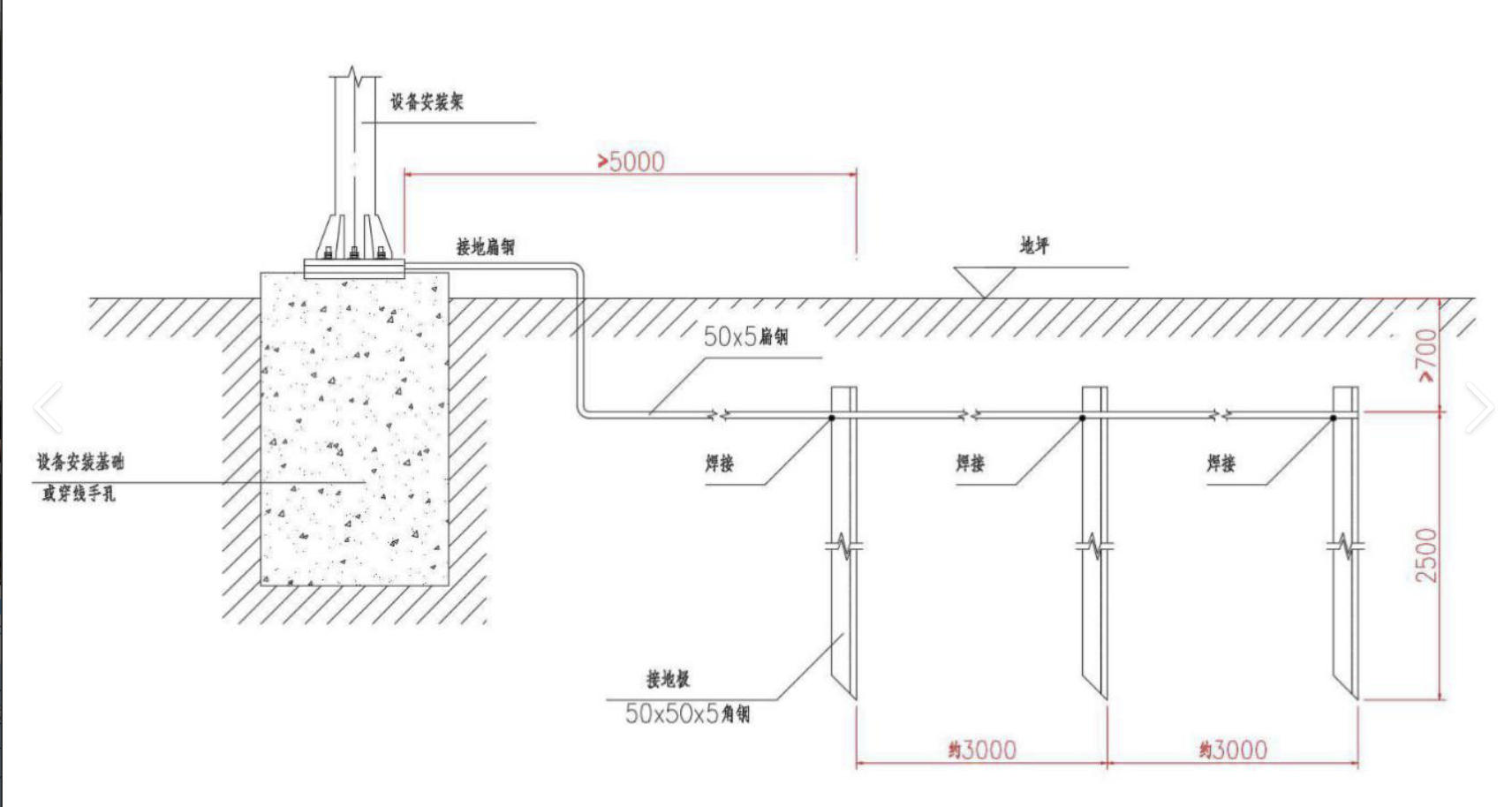

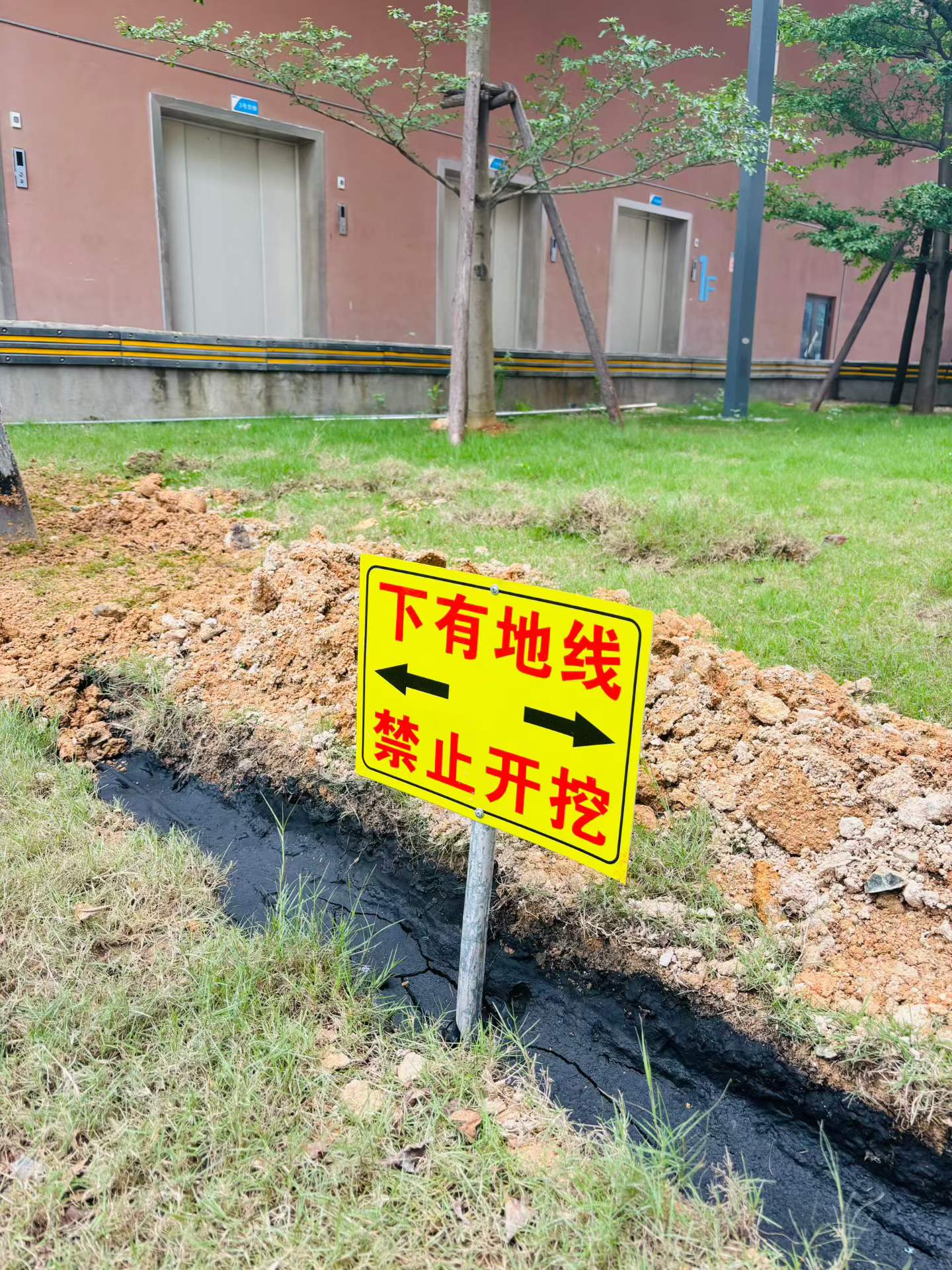

极体深埋

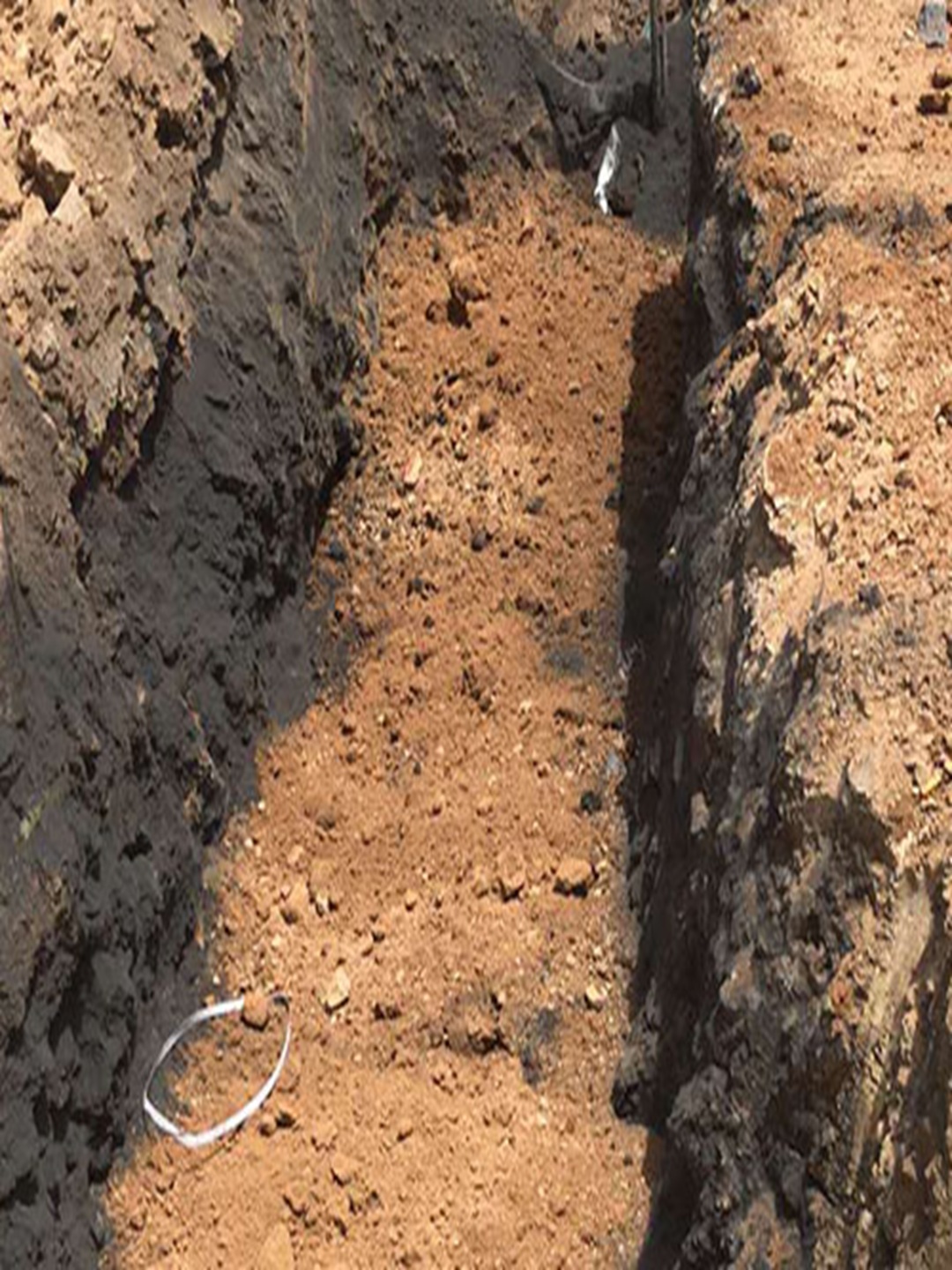

按标准深度与间距埋设垂直接地体，分层夯实紧密回填。
4
布线规整
规范敷设接地干线，牢固固定，构建全封闭低阻泄放通道。
5

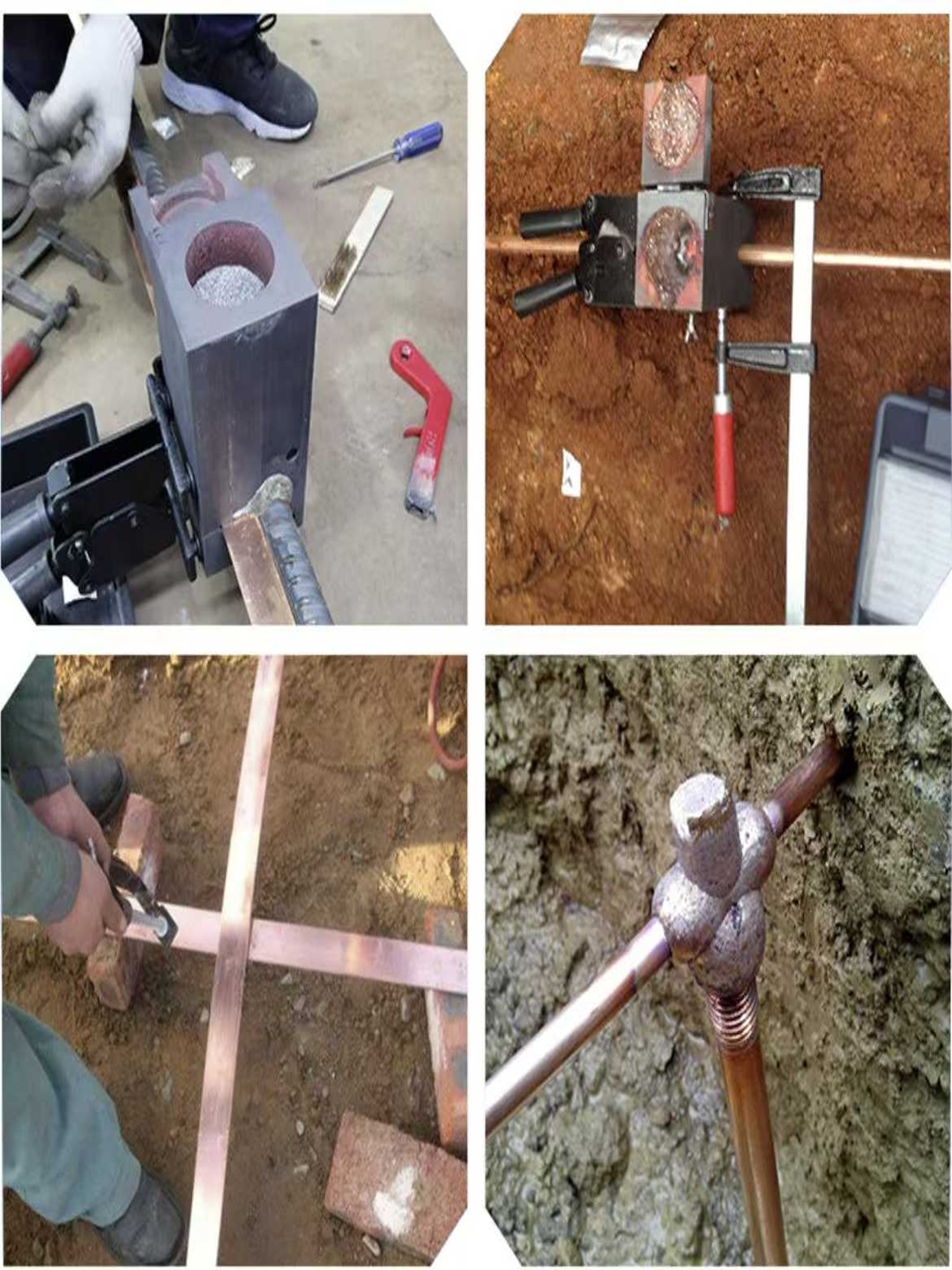

节点工艺
节点放热焊接或机械压接，导电膏防腐，确保导通耐蚀。
6
多维检测
多点位多仪器交叉验证，实测电阻满足并优于标准限值。
7
竣工验收
整理隐蔽工程影像与检测报告，双方签字确认交付归档。
8
运维护航
建立项目运维档案，定期巡检复测，7×24小时应急响应。
执行标准与验收
国际标准
ANSI/ESD S20.20-2021 静电放电控制程序
IEC 61340-5-1:2024 静电敏感器件防护通用要求
国家标准
GB 50057-2010 建筑物防雷设计规范
GB 50611-2010 电子工程防静电设计规范
GB 50169-2016 接地装置施工及验收
GB 50343-2012 电子信息系统防雷技术规范
GB 50944-2013 防静电工程施工与质量验收规范
HG/T 20675-1990 化工企业静电接地设计规程
接地系统逐点测试并出具检测记录，接地电阻数据全程可追溯，满足 ANSI/ESD S20.20-2021 与 IEC 61340-5-1:2024 审厂要求。
| 验收项目 | 合格指标 | 执行标准 |
|---|---|---|
| EPA 接地导体阻抗（公共接地点→PE） | ≤ 1 Ω | ANSI/ESD S6.1-2019 (R2019) |
| 防静电接地系统（独立接地极） | ≤ 10 Ω | GB 50944-2013（13.2.3） |
| 联合共用接地（防雷/电气/ESD） | 按系统最小值 | GB 50944-2013（13.2.2） |
| 安全保护接地 | ≤ 4 Ω | GB 50169-2016 |
| 交流工作接地 | ≤ 4 Ω | GB/T 50065-2011 |
| 人员腕带系统电阻（含人体） | 腕带线 1×10⁶Ω（固定）/ 1×10⁶–1×10⁷Ω（弹性）；人员系统 <3.5×10⁷Ω | ANSI/ESD S1.1-2021 / S20.20-2021 |
服务优势
就近低阻引接
接地极靠近设备接地点（引线≤10m），优选低阻地层，避开地下管线与散流区。
全程留痕
开挖敷设焊接测试每节点留影像数据，第三方检测报告可复检可追溯。
雷静兼顾
联合接地一次施工同时满足防雷与ESD要求，电阻按IEC标准与国标双重验收通过。
快速响应
7×24小时应急响应，珠三角内快速到场，售后质保与巡检全程护航。
