人员腕带接地监测
防静电腕带回路电阻与佩戴状态在线监测，阻值超限即声光报警并联动平台，对标 ANSI/ESD S1.1；单台主机可监测多个工位，支持 RS485 / 以太网组网，24VDC 供电。
◆ 实时监测 · 异常秒级预警
智能静电在线监测系统
静电压、接地电阻、温湿度、离子风机状态实时采集，异常秒级推送告警，数据云端留痕可追溯
智能静电监测类设备
产品概述
静电是工业生产中典型的“隐形威胁”，具有不可见、随机性强、累积速度快等特点。传统依赖“定时抽检加人工纸质记录”的管控模式，普遍存在监测盲区大、响应滞后、数据易缺失或被篡改等缺陷，难以覆盖现代产线连续高速运转下的全部风险窗口。
本系列智能 ESD 在线监控系统，以实时感知、智能预警、全程追溯为核心设计理念，严格对标 ANSI/ESD S20.20:2021 与 IEC 61340-5-1:2024 国际标准对 EPA（静电防护区）持续监控的强制性要求，同时满足 GB 50944、SJ/T 10694 等国内标准相关条款。系统在以下七大关键监测节点部署物联网感知终端，构建覆盖全域 EPA 的静电状态实时感知网：
| 监测维度 | 部署位置 | 核心监测内容 |
|---|---|---|
| 入口管控 | EPA 通道门禁 | 人体综合静电测试（腕带 / 鞋阻值）+ 身份权限验证 |
| 人员接地 | 工位腕带接口 | 人体 → 腕带 → 接地通路连续性（含 1MΩ 安全限流） |
| 台面接地 | 防静电台垫 / 货架 | 台垫 → 接地干线阻值（10⁴ ~ 10⁹ Ω 耗散通路） |
| 设备硬接地 | 设备金属外壳 | 外壳 → PE 地低阻抗通路（≤1Ω） |
| 主动消电 | 离子风机本体 | 高压输出、风扇状态、离子平衡度、设备健康度（5 路采样闭环） |
| 结果验证 | 工件 / 台面（非接触） | 表面残余静电电压实时监测 |
| 环境感知 | 工位 / 区域微环境 | 温度、相对湿度（湿度 < 30%RH 预警） |
各终端通过 RS485 有线、RJ45 以太网或 4G / WiFi 无线网络灵活组网，数据汇聚至本地服务器或云端 ESD 智能管控平台，实现：
- 异常自动判定：基于多级阈值（预警 / 报警 / 严重）实时判别，消除人工误判；
- 分级推送告警：声光报警（本地）+ 弹窗 / 短信 / 微信（远程），按严重度精准触达责任人；
- 自动存证追溯：所有监测数据加密存储、不可篡改，形成完整的电子化证据链。
系统全面支撑三层审核体系：
- 第一方（内部审核）：自动生成日报 / 周报 / 月报，趋势预警驱动预测性维护；
- 第二方（客户稽核）：一键导出指定时段合规数据，证明供应链静电管控能力；
- 第三方（认证审核）：提供符合 ISO 9001、ANSI/ESD S20.20、IEC 61340 等标准的完整审计轨迹。
典型应用场景涵盖 SMT 贴片车间、半导体晶圆制造、光电面板产线、汽车电子装配、医疗器械组装、新能源电池仓储及精密实验室等对静电敏感的制造与研发环境。系统支持从单工位独立监测到多厂区集群管理的弹性部署，并预留标准数据接口，可无缝对接既有 MES、QMS 等生产管理系统，实现静电防护数据与生产质量管理的深度协同，将静电管控从传统的"被动抽检、事后补救"真正升级为"主动感知、实时预警、全程可控"的智能化防线。
选型建议：规划在线监测系统时，建议优先梳理 EPA 内的关键风险点位与现有接地条件，按“入口管控、人员接地、设备硬接地、环境感知”的顺序分批部署，再依据管理需求扩展非接触电压监测与离子风机监控；组网方式可结合现场布线条件选择有线或无线方案，有稽核与认证需求的企业应优先选用支持数据加密存储、报表一键导出与 MES / QMS 对接的平台版本。我司可提供现场勘查、点位规划、安装调试与操作培训的全流程服务，并配合年度校准与长期运维。
核心产品系列

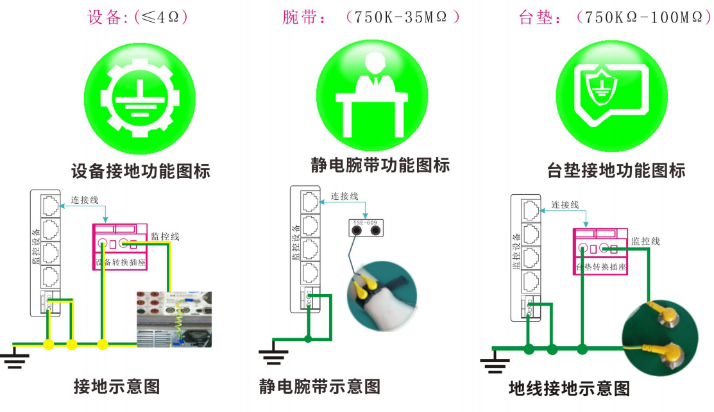

货架桌面台垫接地监测
实时监测台垫、货架、料架接地通路的连续性与点对地系统电阻，一旦断线或阻值超出耗散范围（10⁴–10⁹Ω）立即自动告警，并可输出老化趋势提示。
设备金属外壳接地监测
贴片机、回流焊、测试仪器等金属设备外壳接地电阻在线监测，断线或阻值超标即报警，及时消除接地线松脱隐患；支持多通道接入与传感器断线自检。

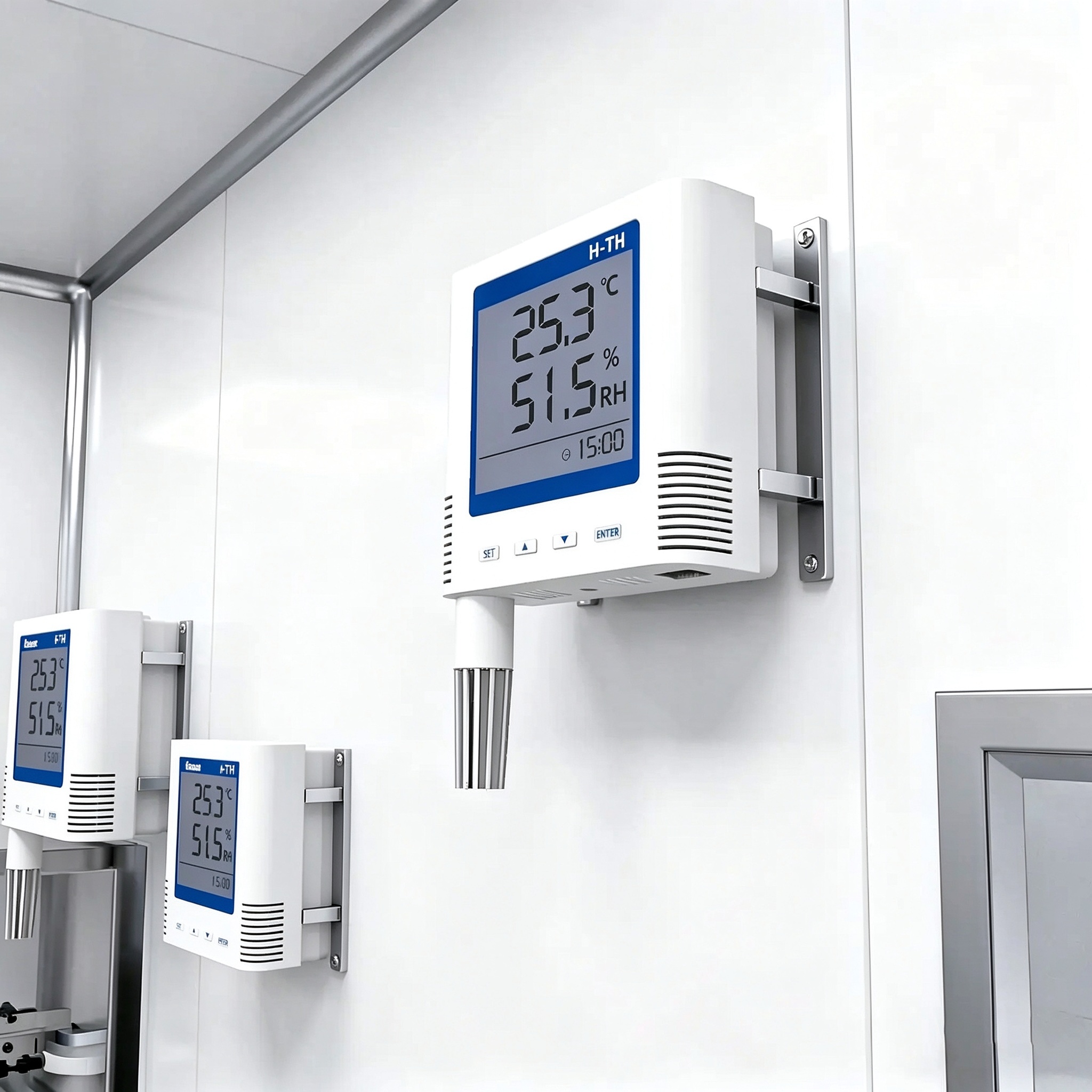

温湿度实时监测
高精度采集 EPA 区域温度与相对湿度，湿度低于设定下限或超出设定区间时自动预警（阈值可按车间要求自定义），可联动加湿与空调设备，并自动留存历史曲线。

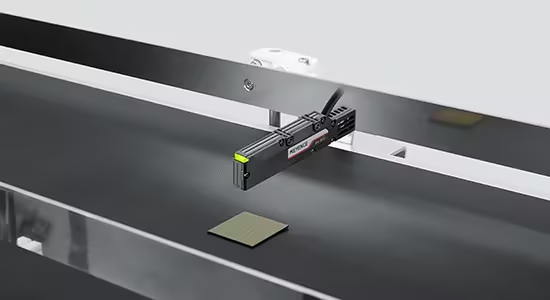

表面静电电压监测
采用非接触式探头实时监测工位与工件表面静电压，超过设定阈值即预警，配合静电衰减时间数据综合评估防护措施的有效性；典型量程可达 ±20kV，标准测量距离 1–5cm。

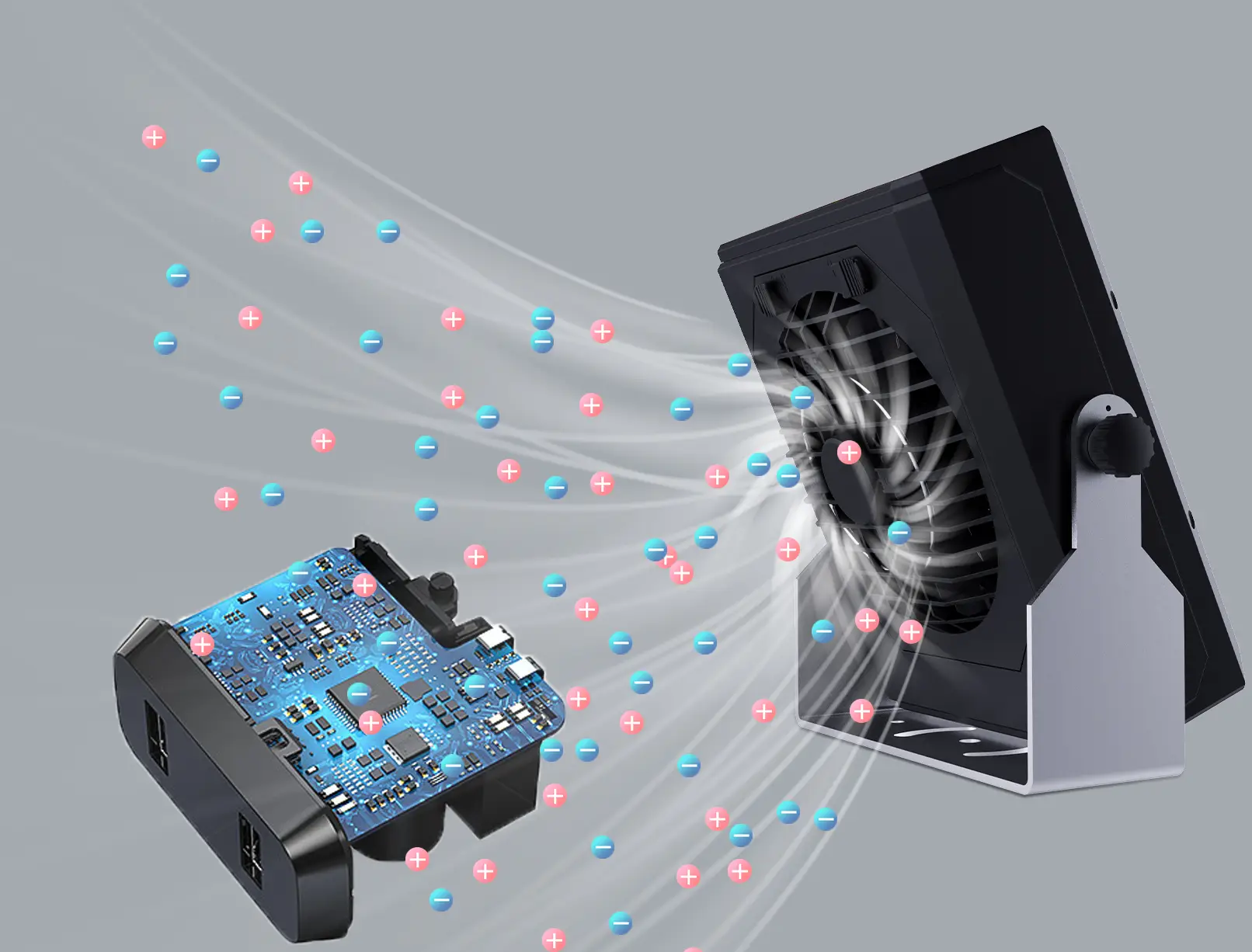

离子风机智能监测
在线监测离子平衡度与静电衰减时间，平衡度超标即报警，风机故障、放电针清洁周期自动提醒；支持单台或双台风机独立通道监测。
静电门禁道闸系统
腕带或防静电鞋测试不合格即自动拦截、禁止通行，支持刷卡与人脸识别联动验证，进出记录与人员资质信息全程绑定、可查可溯。

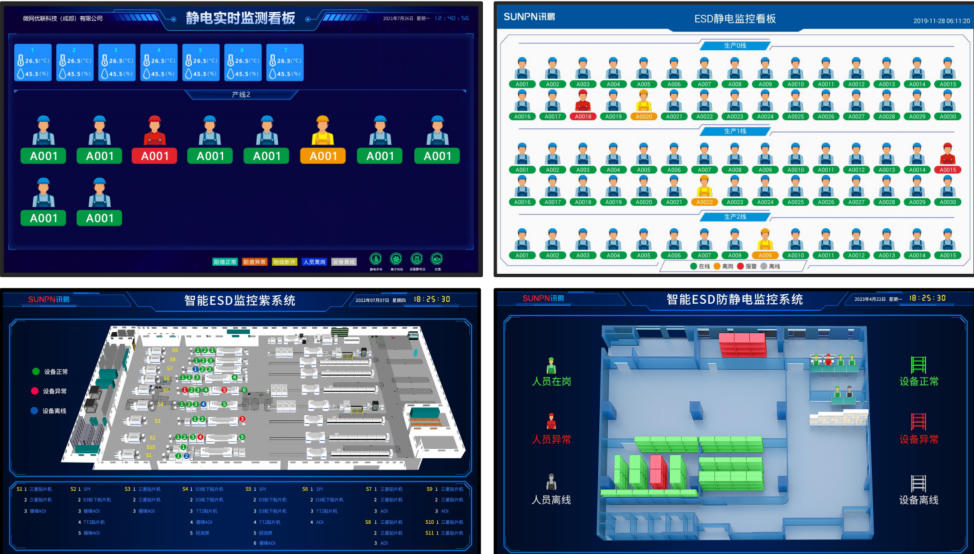

智能软件管理系统
支持云端与本地双模式部署，提供实时看板、分级告警、事件追溯与审核报表一键导出，兼容 MES / QMS 等上位系统；监测数据可长期留存，点位按需平滑扩容。
| 序号 | 设备名称 | 采样点 / 位置 | 传感器 / 核心原理 | 监测参数 | 异常判定 |
|---|---|---|---|---|---|
| 1 | 静电门禁道闸系统 | EPA 入口通道 | 人体综合测试仪 + 身份读卡 / 人脸 + 门禁控制器 + 闸机 |
腕带阻值 防静电鞋阻值（左右脚） 身份权限 |
身份非法 / 测试不合格 → 锁闸禁行 腕带或鞋阻值超阈 → 禁止通行 |
| 2 | 腕带接地监测仪 | 人员手腕（工位） | 恒流源注入 + 电压采样 + 欧姆定律算阻值 |
人体 → 腕带 → 地 通路总阻值（含 1MΩ 安全电阻） |
红外判定有人 + 腕带断开 或阻值超限 → 声光报警 |
| 红外传感器 | 工位就座区 | PIR 热释电 / 红外对射 / ToF 测距 | 工位有人 / 无人状态判定 | 作为腕带 / 消电联动逻辑开关 （人不在则腕带断不报） |
|
| 3 | 台垫接地监测仪 | 台垫上下层 / 接地点 | 恒流源注入 + 电阻计算 （与腕带原理同源） |
台垫 → 接地干线 通路阻值（10⁴~10⁹Ω 耗散层） |
开路 / 短路 / 阻值偏大 （老化趋势）→ 声光报警 |
| 4 | 接地连续性监测仪 | 设备金属外壳 | 四线制开尔文恒流（毫欧级精度） + 电压采样 |
外壳 → PE 地 硬接地阻值（≤1Ω） |
开路 / 阻值 >1Ω → 强报警，可联动停机 |
| 5 | 表面电压测试仪 | 工件 / 台面（非接触 1~5cm） | 静电场感应 + 电容耦合 + 距离补偿 + 高阻抗放大 |
工件 / 台面表面静电电压（V / kV） | 超企业阈值（如 ±100V）→ 报警 结合离子风机数据关联定位根因 |
| 6 | 离子风机监控 | 高压输出端 | 分压电阻 + ADC 采样 | 高压值（±4~6kV） | 掉压 → 高压模块老化 短路 → 放电针碰壳 |
| 风扇电机 | 电流采样电阻 / 霍尔元件 | 风扇转速 / 电流 | 电流为 0 → 停转 电流过大 → 堵转（无风无离子） |
||
| 内部温度 | NTC 热敏电阻 | 机内温度 | 过热 → 散热不良 / 连续运行过载 | ||
| 运行计时 | MCU 内部计数 | 累计运行小时数 | 到设定值 → 提醒清洁 / 更换放电针 | ||
| 出风口 | 感应电极 / 金属网 | 离子平衡度 / 残余电压 | 平衡偏移超 ±35V（精密场景 ±10V） → 针脏 / 断针 / 高压不对称 |
||
| 7 | ESD 智能管理平台 | 全厂数据中心 | 数据采集 + 分析引擎 + 可视化 + 审计追溯 |
全网设备状态 / 趋势分析 报表 / 报警闭环 |
数据断连 / 超标未闭环 → 管理预警，影响审核合规 |
服务优势
秒级响应
异常数秒内完成采集与判定，通过声光、平台、短信、邮件多通道同步推送，把“事后追溯”真正升级为“事中阻断”。
证据闭环
时间、点位、数值、处置人全量留痕，一键导出 PDF / Excel 格式合规报告，数据加密防篡改，可直接用于客户稽核与第三方认证。
弹性扩展
监测点位按需扩容，从单车间到多厂区平滑升级；支持有线 / 无线混合组网，兼容 MES / QMS 等既有系统，有效降低网络改造成本。
快速交付
现场勘测、方案规划、安装施工、操作培训一站式交付；珠三角区域快速售后响应，并提供年度校准与远程运维等长效服务。
需要规划 EPA 在线静电监测方案？
思研科技 ESD 工程师可依据您的车间布局、EPA 边界与敏感器件等级，输出点位规划、组网方式（有线 / 无线）与平台选型建议，并配合现场勘查、安装调试、年度校准与长期运维。
