精密工装与治具定制
SMT、半导体、精密装配工位定制防静电工装，随附校准数据
精密工装定制类治具
产品概述
同一块防静电台垫，用不同电极、不同支撑面、不同接触压力测出来的电阻值可以相差一个数量级。ESD 检测的全部公信力，建立在"测量条件可复现"这一前提上——而保证可复现的，正是标准测试工装。本系列涵盖绝缘支撑板、测试金属板、烙铁漏电流与漏电压测试工装、恒定面积压力电极、腕带内外侧表面电阻工装五大高频检测工装，逐件对标 ANSI/ESD、IEC 61340 系列、GB/T 标准原文，可按客户现有仪器接口、样品尺寸与产线节拍定制。
标准测试工装解决四类核心问题：数据可比——固定接触压力、接触面积与支撑条件，同一批物料前后数据、不同实验室数据可直接对比；验厂可信——审核员现场核查时，工装本身符合标准条款即是最有力的第一道证据；长期稳定——电极自重与几何尺寸恒定，避免人为按压差异造成的读数漂移；成本可控——一次投入即可支撑日常合规验证，减少外送第三方检测频次。
适用范围覆盖：防静电台垫、地板、地坪、硬质板材的点对点 / 点对地电阻检测；防静电包装（袋、箱、泡棉、托盘）的表面与体积电阻检测；电烙铁、拆焊台等手持工具的漏电流与接地周期验证；防静电腕带、鞋、脚跟带、服装、座椅的符合性验证；体系认证（ANSI/ESD S20.20-2021、IEC 61340-5-1:2024）与客户审厂前的自检摸底。
选型提醒：工装并非"越贵越好"，关键看是否与你的检测标准、仪器接口、被测样品形态匹配。采购前请确认三件事：① 依据哪套标准判定；② 现有电阻表的接口与测试电压（10V / 100V）；③ 被测物是硬质平面还是柔性卷材。
五大标准测试工装总览对照
下表为五类工装的核心定位与判定限值一览，便于按检测项目快速定位所需工装；详细结构、参数与验收要点见后文逐项说明。
| 序号 | 工装名称 | 示例图片 | 解决什么检测项 | 关键特征值 | 判定限值 | 对标标准 |
|---|---|---|---|---|---|---|

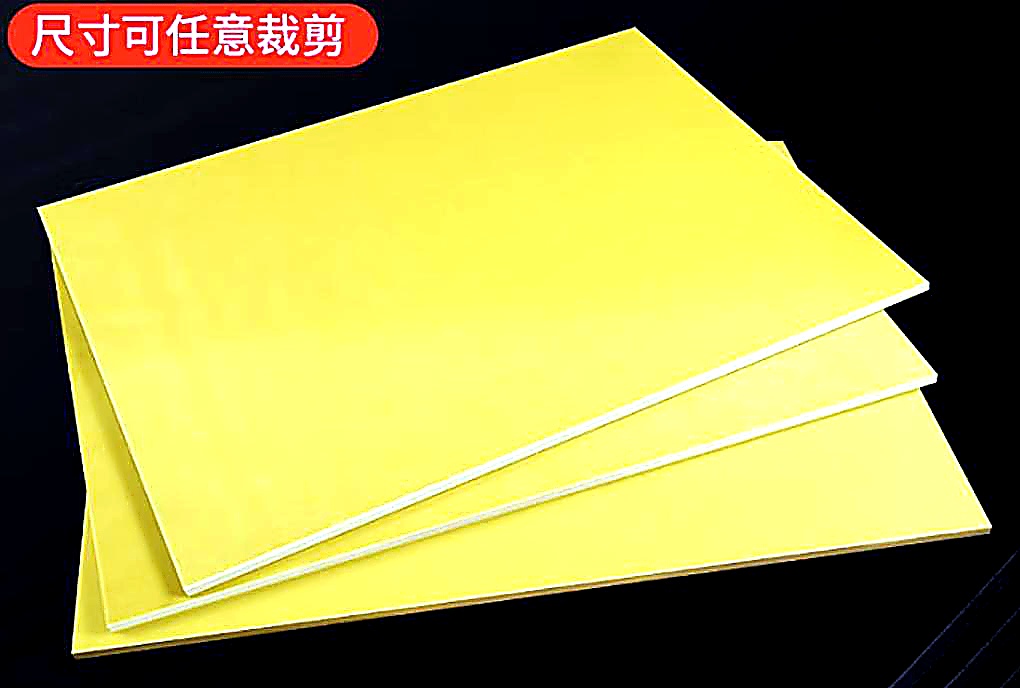

| 1 | 绝缘支撑板 |  |
为样品提供与大地隔离的基准支撑，避免旁路泄漏导致读数偏低 | 表面电阻 >1×10¹³ Ω（@500V） | 越大越好，须达标方可使用 | GB/T 37977.23-2019 / IEC 61340-2-3:2016 |

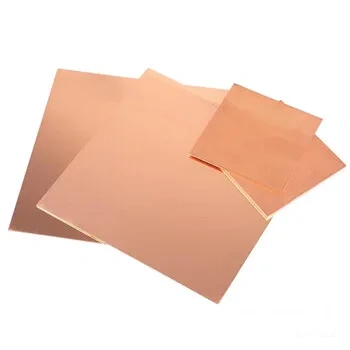

| 2 | 测试金属板 |  |
点对地电阻 Rgp、体积电阻测试的标准接地参考平面 | 127×254×1.57mm（可定制） | 板—地通路 <1Ω | ANSI/ESD STM4.1-2026 / ANSI/ESD STM11.12-2021 |

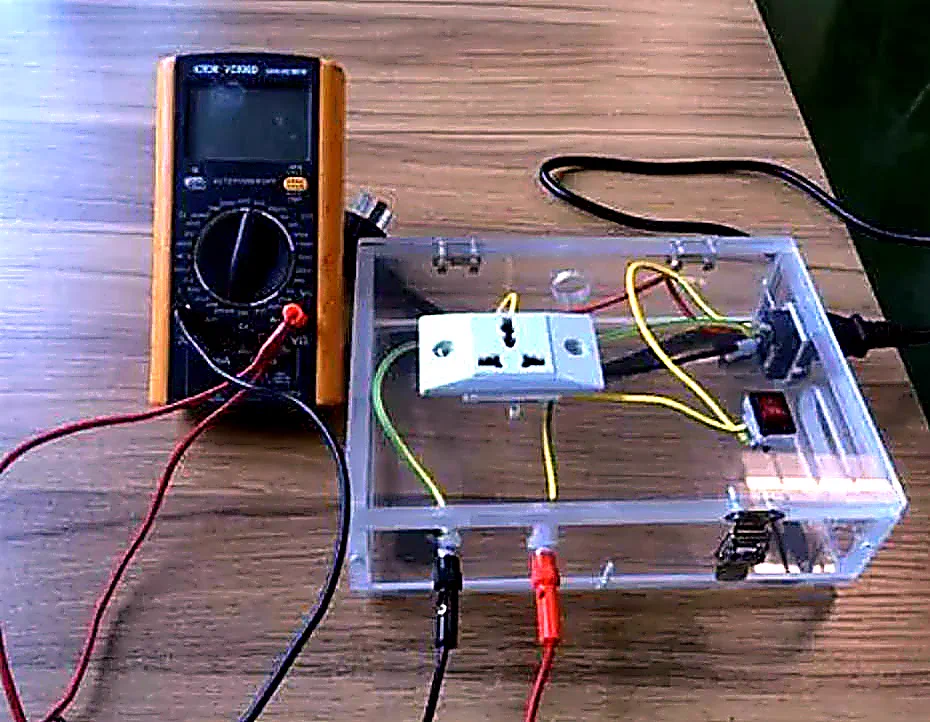

| 3 | 漏电流、漏电压测试工装 |  |
手持焊接工具热态下的接地与泄漏安全 | 热态在线测试 | <2Ω / <20mV / <10mA（工装设计指标） | ANSI/ESD S13.1-2019 / SJ/T 10694-2022 |

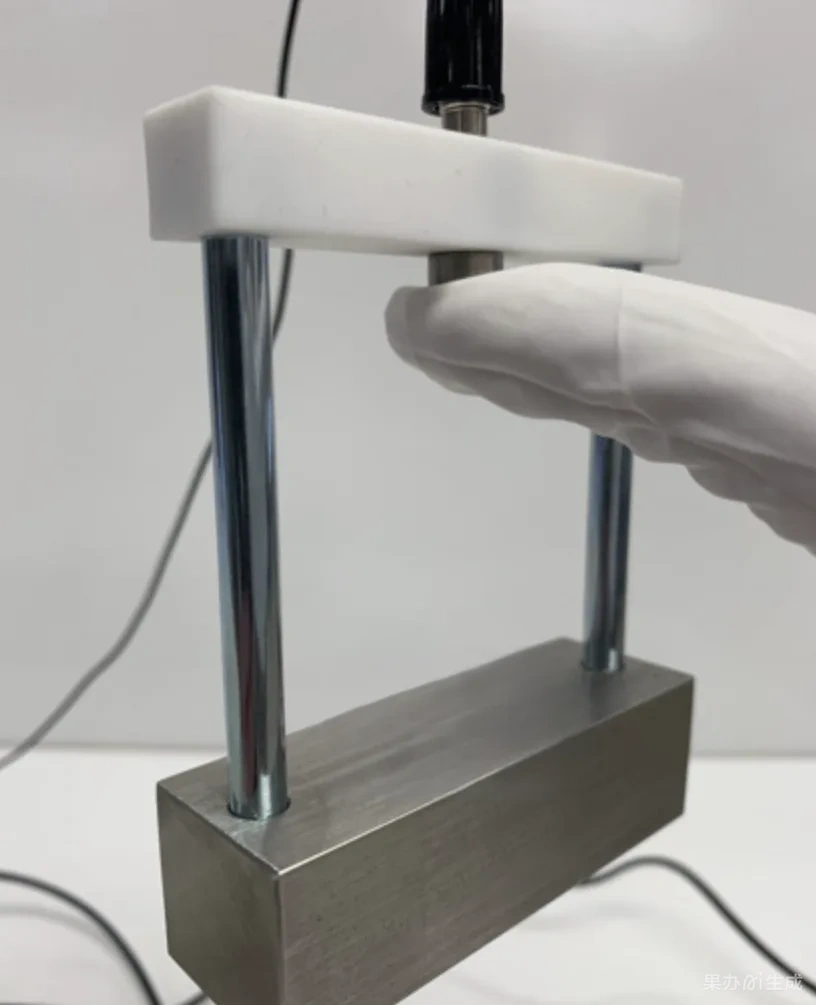

| 4 | 恒定面积压力电极 |  |
表面 / 体积电阻测试的恒定压力与恒定接触面积 | 2.27kg±0.06kg，Φ63.5mm±0.25mm | 校验块 5.0×10⁵Ω ±1% | ANSI/ESD STM11.11-2022 / ANSI/ESD STM11.12-2021 / ASTM D257-14(2021) |

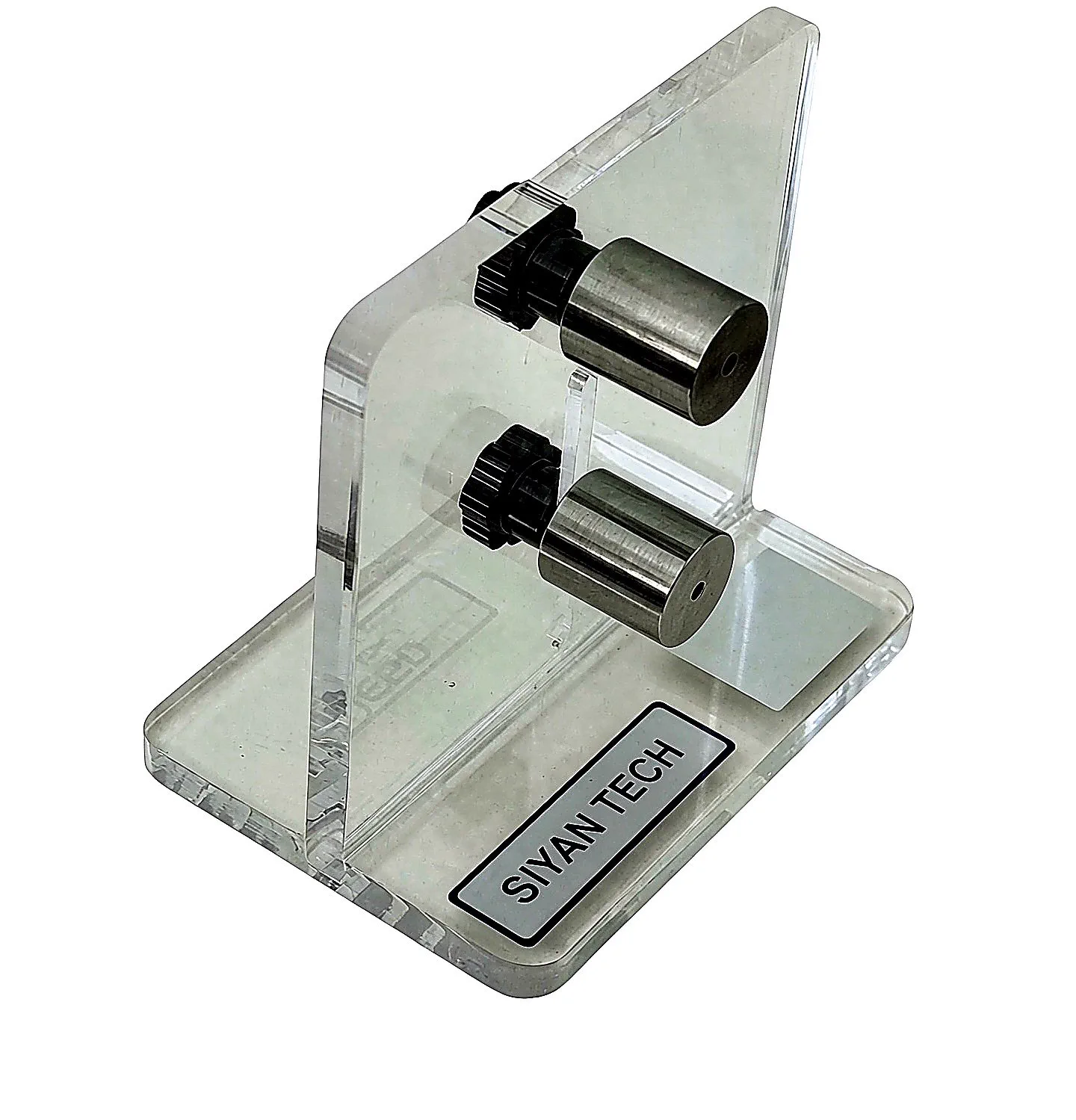

| 5 | 腕带内外侧表面电阻工装 |  |
腕带贴肤面耗散性、外表面绝缘性、线阻与寿命 | 仿佩戴张紧 + 内外侧专用电极 | 内 <1×10⁵Ω，外 >1×10⁷Ω | ANSI/ESD S1.1-2021 / IEC 61340-4-6:2025 |
标准与定制
定制流程：六步流程
标准品现货可直发；定制件按下列流程推进，全程图纸确认后再投产，避免"做出来不合用"。
各阶段交付物
- ①② 阶段：需求确认单、标准依据与限值清单、选型建议
- ③ 阶段：二维图纸 + 三维示意（必要时出效果图），双方签字确认
- ④⑤ 阶段：加工过程记录、尺寸自检报告、校准数据
- ⑥ 阶段：工装本体 + 全套资料 + 检测记录模板
周期参考
- 标准品：现货，1~3 个工作日发出
- 尺寸 / 接口改动：7~10 个工作日
- 全新结构定制：15~20 个工作日（含图纸确认与校准）
- 批量或配套系统集成：按项目排期另行约定
交付与服务
交付清单与溯源质保
随货交付
- 工装本体（含成对电极、夹具、接地线等成套配件）
- 尺寸与重量自检报告（电极自重、接触面直径逐件实测）
- 材质证明（绝缘件电阻检测值、金属件牌号）
- 使用说明书（含标准条款索引与操作步骤）
- 日常检测记录模板（可直接纳入体系文件）
- 防震收纳箱（便携型配置）
校准与质保
- 可代送第三方 CNAS 认可实验室校准并出具证书
- 建议校准周期：12 个月（高频使用可缩短至 6 个月）
- 非消耗件质保 12 个月，导电橡胶等耗材 6 个月
- 终身技术支持：标准更新、方法咨询、异常数据诊断
- 耗材单独供应，无需整体报废更换
服务优势
工装的价值不在材料本身，而在于"参数是否可溯源、数据是否可复现、审核是否可调阅"。思研科技在工装定制领域的服务优势如下：
标准深度对标
ANSI/ESD、IEC 61340 系列、GB/T 三体系标准全文研读，判定限值条款逐项映射，确保每件工装的参数依据可追溯至标准原文条款号。审核时"我用什么测、依据什么标准、限值多少"一句说清。
溯源质保体系
每件工装附尺寸与重量自检报告，可代送 CNAS 认可实验室出具校准证书；非消耗件质保 12 个月，导电橡胶等耗材 6 个月，终身技术支持与标准更新跟踪。
定制快速响应
标准品 1~3 个工作日现货直发，尺寸 / 接口改动 7~10 个工作日，全新结构定制 15~20 个工作日（含图纸确认与校准验证）。全程图纸确认后再投产，避免"做出来不合用"。
有标准测试工装定制需求？
请联系思研科技 ESD 工程师，告知被测对象、判定标准（ANSI/ESD · IEC 61340 系列 · GB/T）与现有仪器接口，我们将在需求确认后输出标准依据、限值清单与图纸方案，再行投产；标准品现货可当日发出。
