防静电台垫资质认证报告
报告编号：ESD-Qual-Report-2026-014
认证日期：2026年04月06日
一、产品信息
本次认证依据以下国际标准的最新版本进行技术符合性评估：
ANSI/ESD S20.20: 《建立、实施和维护静电放电(ESD)控制程序》
IEC 61340-5-1: 《电子器件的静电防护 - 第5-1部分：基本要求》
ANSI/ESD STM4.1: 《静电防护工作台面 - 电阻测量方法》
IEC 61340-2-3: 《静电学 - 第2-3部分：用于防止静电荷积聚的固体材料电阻率和电阻测定方法的测试方法》
三、样品制备、清洁与环境调节
为确保测试结果的准确性与可重复性，所有样品在测试前均经过严格的预处理流程。
1. 样品制备与清洁
取样数量：从同一批次物料中随机抽取至少三（3）个独立的样品进行测试。
样品尺寸：每个样品的尺寸应不小于 254毫米 x 610毫米。本次测试采用的样品尺寸为 `300mm x 650mm`。
清洁：每次应使用干净的低绒布，用至少70%的异丙醇水溶液清洁试样和电极。去除生产过程中可能附着的灰尘和污染物，随后将样品置于洁净环境中自然晾干。
2. 环境调节
所有清洁后的样品在测试前，需在以下三种标准大气环境下分别进行平衡调节，以评估其在不同湿度条件下的性能稳定性。
低湿度环境：温度 `(23 ± 2)℃`，相对湿度 `(12 ± 3)%`，调节时间不少于 `48` 小时（依据ANSI/ESD STM4.1）。
中等湿度环境：温度 `(23 ± 2)℃`，相对湿度 `(50 ± 5)%`，调节时间不少于 `48` 小时（依据ANSI/ESD STM4.1）。
高湿度环境：温度 `(23 ± 2)℃`，相对湿度 `(60 ± 10)%`，调节时间不少于 `24` 小时（依据IEC 61340-2-3）。
四、技术要求与测试方法
五、测试数据记录与结果

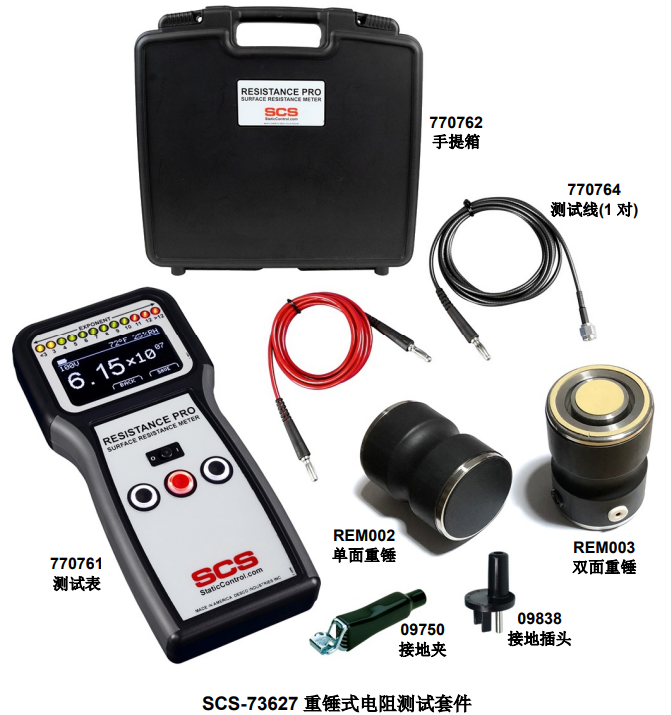

测试设备
表面/体积电阻测试仪：品牌: Trek, 型号: 152, 校准有效期: 2027-01-15
恒温恒湿试验箱：品牌: ESPEC, 型号: SH-241, 校准有效期: 2026-11-30

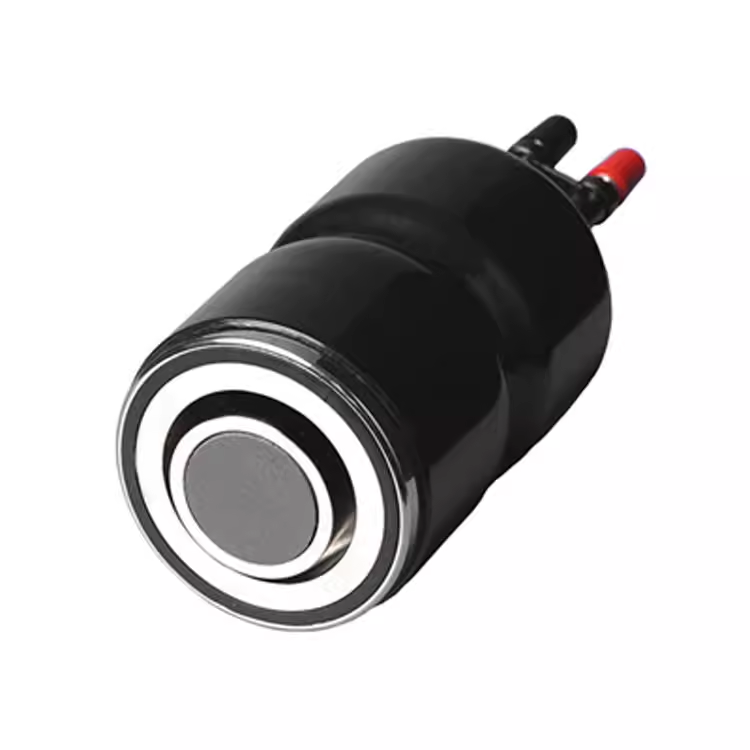

重锤同心圆电极：2.5±0.25 kg 直径为63.5 mm ±5%(符合ANSI/ESD STM4.1 / IEC 61340-2-3要求)
绝缘支撑面：用于样品支撑，其平面表面的表面电阻率测量时大于 1.0 x 1013 Ω/sq。
不锈钢板：1块，尺寸为 127毫米 x 254毫米 x 1.57毫米厚，用于点对接地点电阻（Rgp）测试时的接地连接。

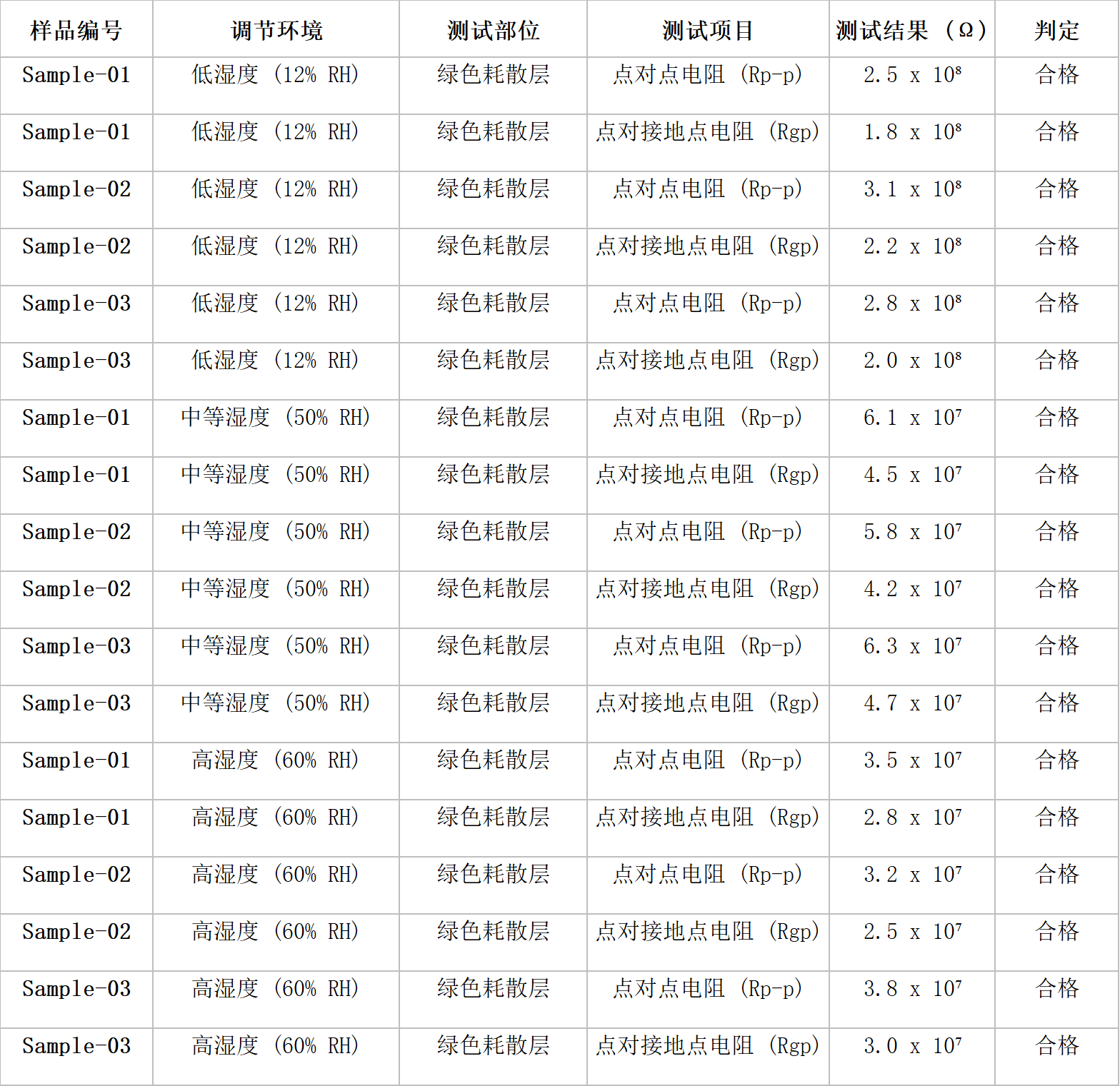

电阻测试结果 (示例数据)
结果分析：所有样品在低、中等及高湿度环境下的点对点电阻（Rp-p）和点对接地点电阻（Rgp）测试值均远小于标准要求的上限值 `1.0 x 10⁹ Ω`。随着湿度升高，电阻值呈现下降趋势，符合防静电材料的物理特性，但始终保持在安全耗散范围内，产品性能稳定可靠，完全符合ANSI/ESD S20.20、IEC 61340-5-1、ANSI/ESD STM4.1及IEC 61340-2-3标准的技术要求。
六、认证结论
经对上述批次、并经过严格清洁与环境调节的至少三个防静电台垫样品进行抽样测试，所有测试项目的结果在低、中等及高湿度环境下均符合 ANSI/ESD S20.20、IEC 61340-5-1、ANSI/ESD STM4.1 与 IEC 61340-2-3 标准中关于工作台面的技术要求。
认证结果：通过
ESD体系负责人签字：_______张三____
日期：_____2026年04月07日
附录：日常合规性验证数据记录模板
此模板可用于对已投入使用的防静电台垫进行定期（如每月或每季度）的合规性验证，并作为内部审核的证据。

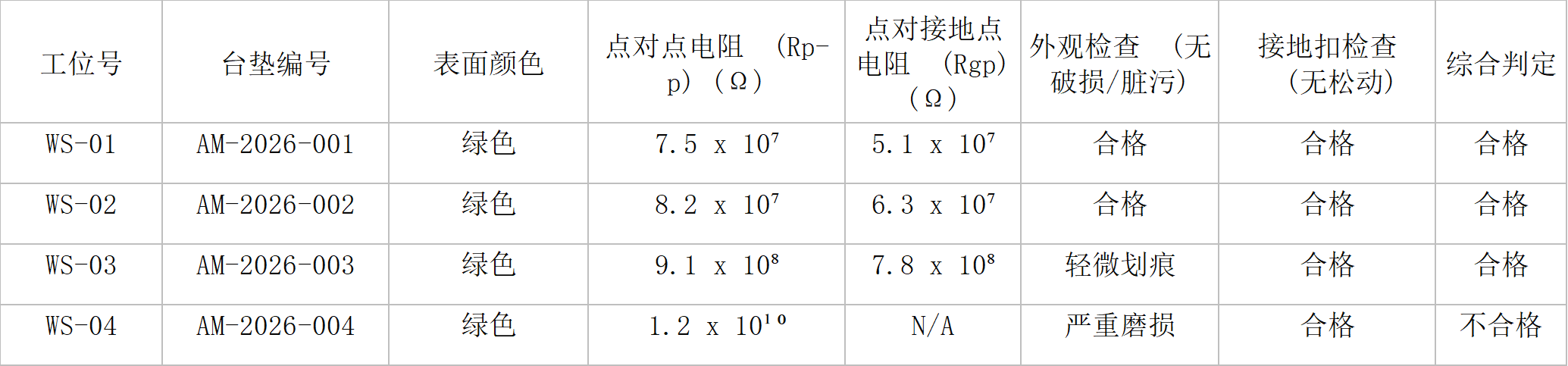

防静电台垫定期检验记录表
EPA区域：SMT生产线-A区
检验周期：月度
检验月份：2026年04月
检验员：张三
备注：工位 WS-04 台垫电阻值超标，已立即更换并送修。
检验员签字：____________________
日期：____________________
