一、项目背景：ESD 是贴片良率的隐形杀手
某 PCBA 车间同时运行 SMT 高速贴片线与 DIP 插件后焊线：MOSFET、MCU、BGA、传感器等器件裸板在印刷—贴片—回流—插件—波峰焊—补焊—AOI 全链路中暴露。改造前连续两批工控主板出现芯片"测试通过、客户端早期失效"和 BGA 虚焊，客户审厂在 ESD 项开出多项严重不符合项，面临订单缩减。
行业基准数据是：37% 的现场失效可追溯到 ESD 隐性损伤；而 0201 元件、BGA、MEMS 的耐压已降至百伏级，人体行走起电却普遍在 3–5 kV，穿脱普通工服可达 10 kV 以上。
二、现状勘察：典型四类根因
问题域 | 现场表现 | 失效机理 |
|---|---|---|
接地架构 | 贴片机、插件台、货架串联接地；无 LEB 接地端子箱 | 泄放回路阻抗叠加，设备间出现电位差，产生 MM 放电 |
人员管控 | 无静电门禁联动，手环无在线监控 | HBM 人体静电直接作用于引脚 |
绝缘体 | 载带、亚克力托盘无离子消电 | CDM 带电器件放电，无接地回路可走 |
体系 | 无台账，温湿度无连续记录 | 干燥季湿度跌破 35%，失效集中爆发 |
关键判据：接地电阻多点位抽检普通车间须 ≤4 Ω、精密/车规车间须 <1 Ω；等电位跨接电阻 <0.1 Ω；手腕带必须串联 1 MΩ 限流电阻。
三、设计方案：三级泄放 + 两级中和 + 一套体系

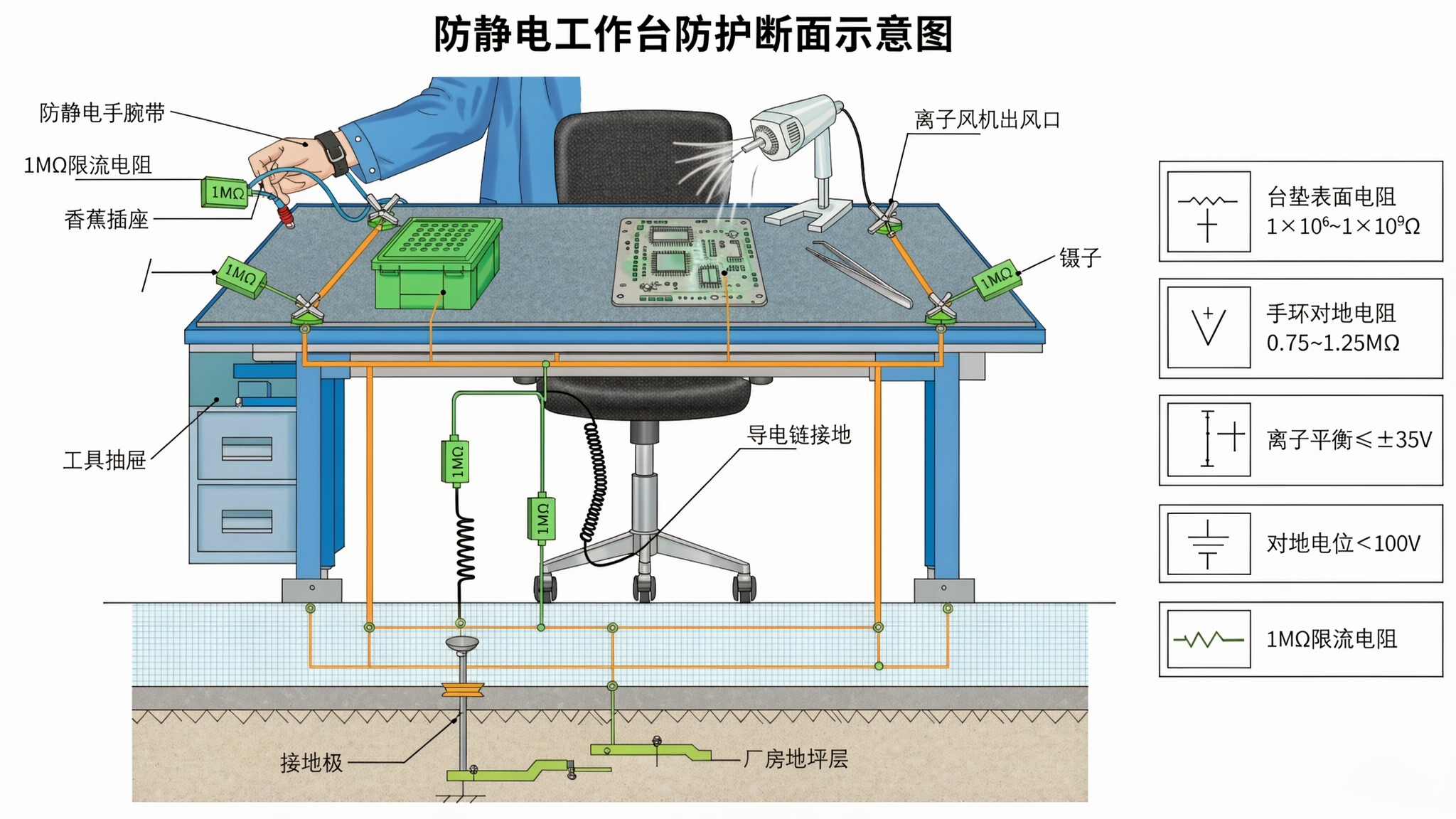

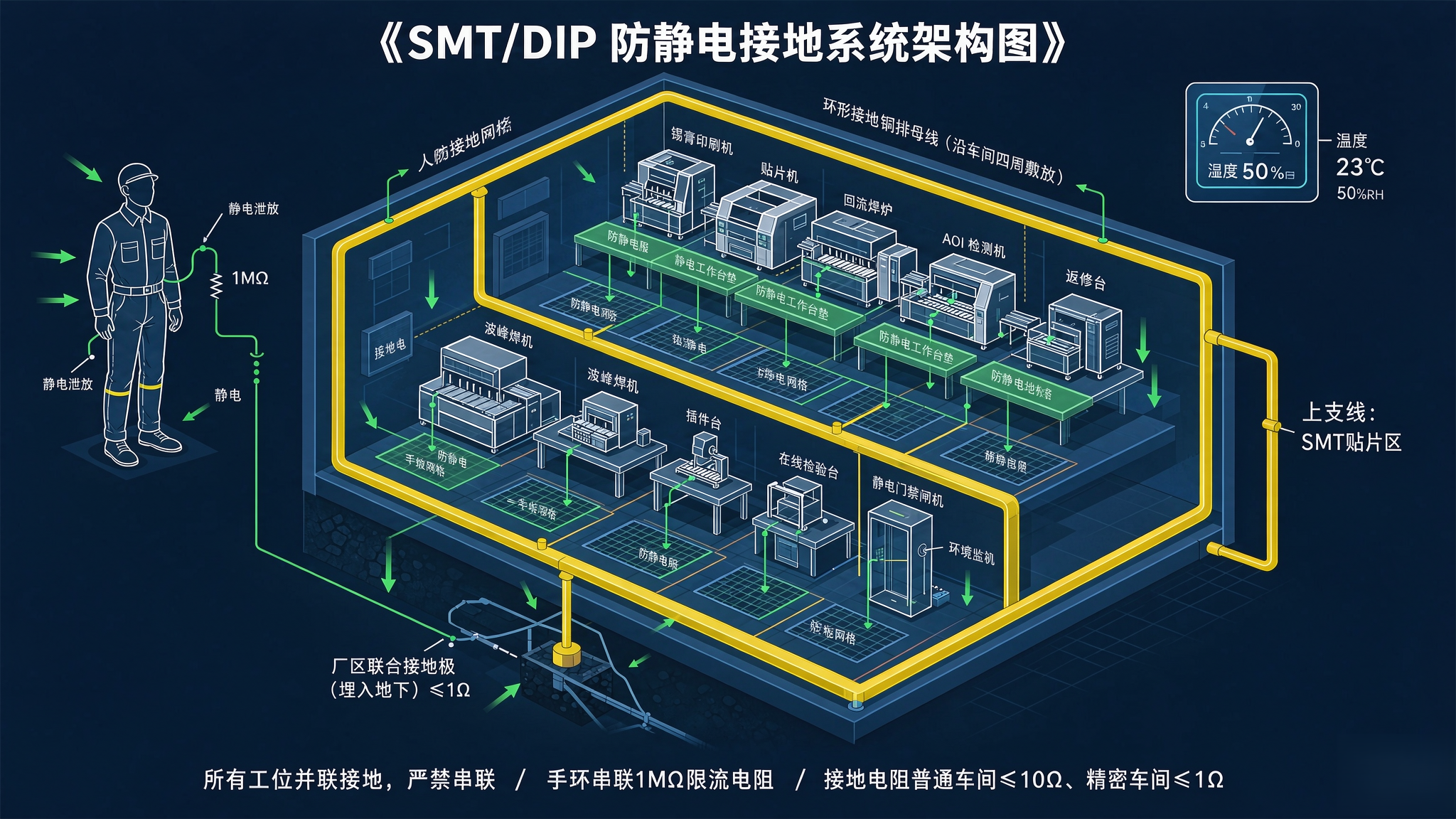

3.1 接地系统（最易失分的底盘）
- 三地分离：工艺防静电接地、设备保护接地（PE）、防雷接地物理隔离；允许 ESD 地与建筑 PE 做联合单点接地，但严禁直接搭接防雷带或电源零线。
- 地网：深埋镀锌角钢/铜包钢接地极（埋深 ≥2.5 m），回填降阻剂；厂区联合接地阻值压至 ≤1 Ω（普通电子车间独立接地 ≤10 Ω 为最低门槛）。
- 母线与支线：车间四周敷设环形接地铜排，每 5–10 m 设一个接地端子；干线 ≥35 mm² 铜材，支线 ≥2.5 mm² 多股铜线，每工位独立放射式并联接入，严禁串联。
- 1 MΩ 限流：手腕带、台垫接地线一律串 1 MΩ 电阻，兼顾泄放与人防触电。
3.2 分区与硬件配置

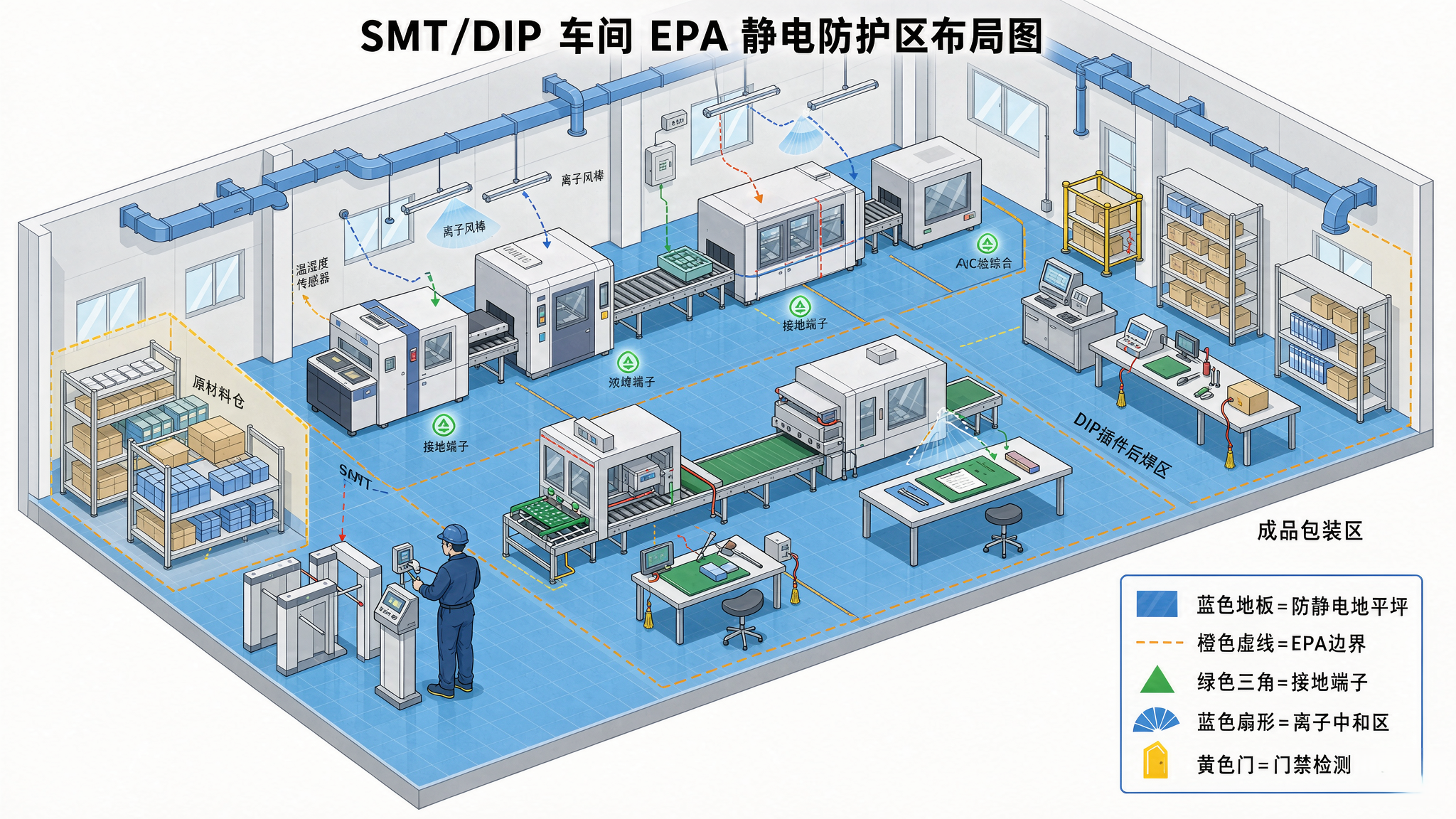

按 EPA 原则划核心区与缓冲区，人流单向、物流走传递窗：
- 地面：环氧+碳纤维导电网或防静电 PVC 卷材，表面电阻 1×10⁶~1×10⁹ Ω，铜箔按 30 m×30 m 网格并接环形地排。
- 工作台：2 mm 丁腈台垫 + 腕带香蕉插孔 + 接地夹；台面系统电阻同 1×10⁶~1×10⁹ Ω。
- 离子中和：贴片机供料器、接料台、AOI/检验、返修站、插件波峰焊上料端布离子风机/风棒，平衡电压 ≤±50 V，1 kV→100 V 衰减时间 ≤3 s。
- 环境与包装：恒温恒湿 23±2 ℃、45–60 %RH（<40 % 起电概率大增）；IC/BGA 真空包装+屏蔽袋，周转 100% 使用防静电料盒/周转车，清除工位普通塑料与胶带。
3.3 人员与体系

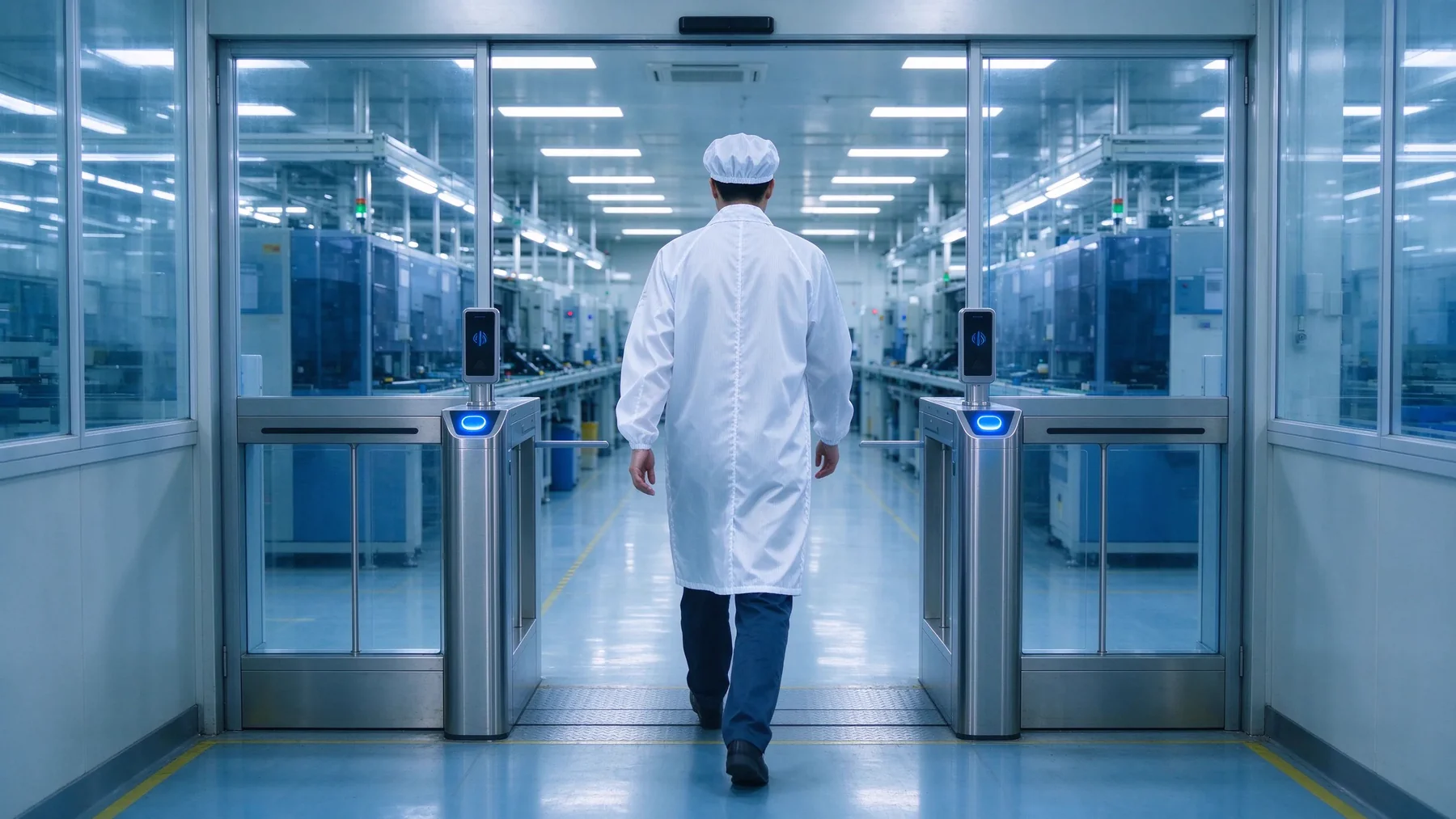

腕带在线连续监控 + 静电门禁联动（不达标不放行）；编制 ESD 管理手册、作业指导书、内审表单，建立接地/表面电阻/温湿度/离子设备四套检测台账；分层培训考核并留痕。
四、施工与验收要点
- 先勘测土壤电阻率，出具地网布置图、LEB/MEB 等电位箱接线图与接地隔离示意图，按 14D504 图集标准化施工。
- 隐蔽工程全程拍照留档；接地电阻多点位复测存档，施工完成出具检测报告。
- 验收九项必测：系统接地电阻、地坪/台垫表面电阻、手环对地电阻、离子平衡与衰减时间、温湿度连续性、设备外壳 PE 导通、等电位跨接、台账完整性、人员操作考核。
五、实施成效
指标 | 改造前 | 改造后 | 变化 |
|---|---|---|---|
关键工位静电电位 | >1500 V | <80 V | ↓ 95% |
芯片 ESD 损坏率 | 1.2% | 0.2% | ↓ 83% |
焊接不良率 | 3.0% | 0.8% | ↓ 73% |
ESD 相关设备停机 | 8 h/月 | 1 h/月 | ↓ 87.5% |
生产节拍 | 45 s/件 | 35 s/件 | 效率 +25% |
同类型 SMT→DIP→测试流水线改造的公开工程数据给出一致量级：表面静电电压从 1500 V 以上降至 80 V 以下，芯片损坏率 1.2%→0.2%，焊接不良 3.0%→0.8%。
案例要点：ESD 工程 80% 的成败在接地架构与等电位，耗材（手环、台垫、地板）只是末端；审厂一票否决项正是"接地独立性 + 阻值稳定性 + 全域等电位 + 台账完整度"四项。
