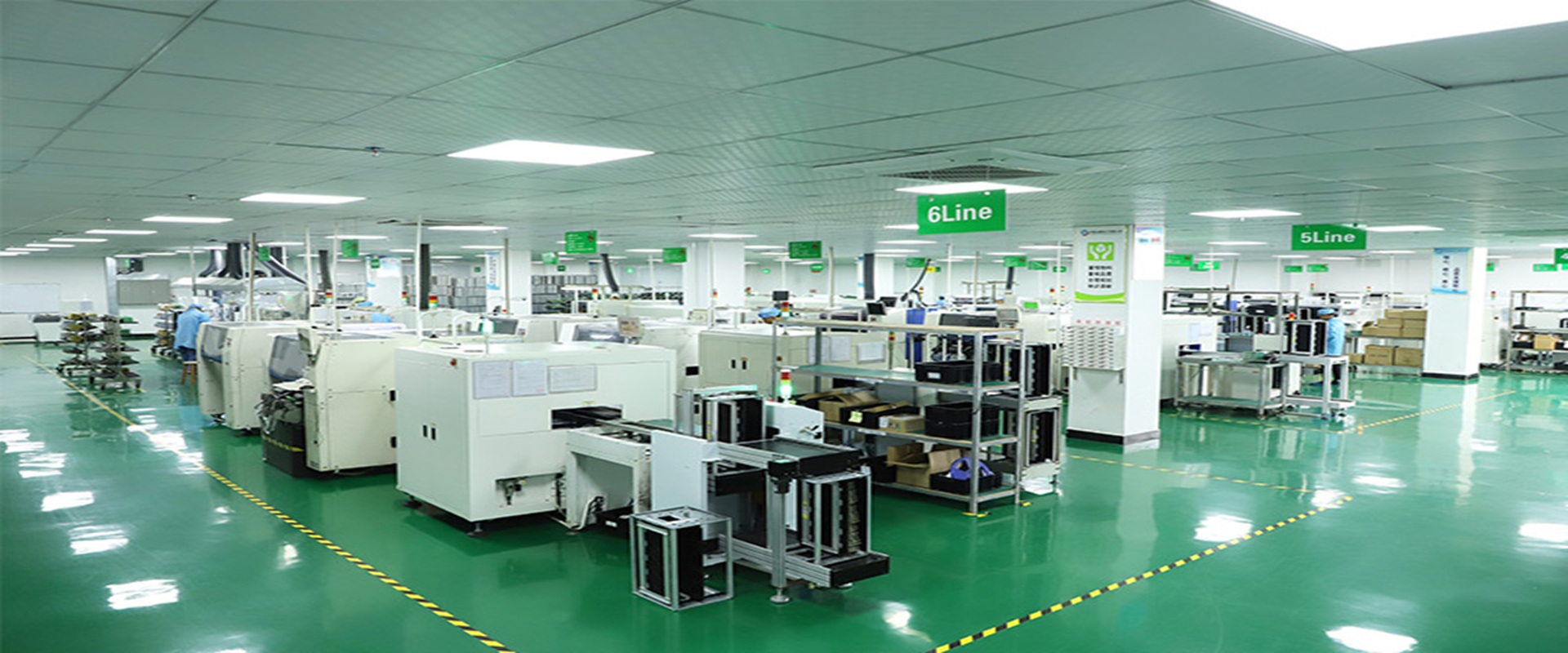

近日，由思研科技承接的某电子制造企业 SMT / DIP 车间 PCBA 组装防静电隐患整改工程全面完工并通过竣工验收。该项目覆盖双线体 SMT 贴片线与 DIP 插件后焊线全流程，针对接地串联、浮空导体、人员接地断线、绝缘体未中和等核心隐患实施系统性改造，标志着该车间 EPA（静电防护区）由“单点耗材防护”正式升级为“等电位控制域 + 连续监测”体系。

一、项目背景：静电隐患已成良率与交付的双重风险

该车间的 PCBA 组装涉及印刷、贴片、回流焊、AOI、插件、波峰焊、手工补焊、分板与功能测试全流程，同时处理裸板、裸露 IC、连接器与周转载具。改造前，产线存在四类典型隐患：接地支线串联、设备机架与料车成为浮空导体、腕带仅“佩戴”而回路未完整导通、载带与普通塑料料盒等必要绝缘体未做离子中和。随着 HBM Class 0–1A 等更低耐压器件占比上升，上述隐患直接表现为器件隐性损伤、AOI 误判偏高与客户稽核不符合项累积。

二、整改内容：五项工程措施同步落地

· 接地与等电位重建：拆除原有串联地链，改为“中间共用母线、两侧工位独立支线”的星形结构；接地主干截面积不小于 95mm²，各连接部位电阻不大于 0.1Ω，连接点去漆、防松、防腐蚀并可拆检。

· 工位防护升级：全线更换双层耗散台垫，经 1MΩ 限流元件接专用接地钮；货架、座椅、周转车、料车设置唯一可识别接地点，杜绝浮空导体。

· 人员接地闭环：将腕带检测由“测带子”改为“测完整人体回路”，关键工位加装在线连续监测，入口配置人体综合测试仪与授权准入。

· 离子化精准覆盖：在钢网上方、料盘暂存、AOI 复判、分板暂存、维修与返工位按实际工作距离布点，禁止以远距离大风量风机替代工位级中和。

· 体系与台账建设：建立接地点位台账、四类检测记录与温湿度连续监测，所有测量可追溯至工位编号、仪器编号与校准有效期。

三、验收结果：关键指标全部进入标准限值

竣工验收依据 IEC 61340-5-1:2024、ANSI/ESD S20.20-2021执行，分层完成产品确认、符合性验证与稳定性验证。关键项目改造前后对比如下：

注：上表数值为项目案例数据，判定限值引自 IEC 61340-5-1:2024、ANSI/ESD S20.20-2021 与 GB 50611-2010。

四、完工说明与后续安排

本工程已完成全部硬件改造、人员培训与体系文件交付，EPA 边界标识、接地点位编号、受控包装与 MSL 台账同步启用。项目组已向客户移交接地图纸、点位台账、检测记录与点检表单，并完成首轮内部预审。

后续将进入为期 3 个月的稳定性验证期，按月统计 ESD 可疑不良率、AOI 误报率与离子平衡趋势，验证通过后进行客户首件批准与正式稽核。项目组将持续提供复测支持，确保防护体系在换线、设备搬迁与新增工位时保持有效。

五、项目意义

本项目的价值不在于新增了多少台设备，而在于把“看不见的静电”转化为可测、可报警、可追溯的工位状态。通过将人员、设备、材料、环境与记录纳入同一控制域，车间的静电防护从依赖个人习惯，转变为由工程架构与数据约束的生产条件，为后续车规客户稽核与高端器件导入提供了可验证的体系基础。
