SMT 贴片线静电防护
案例背景

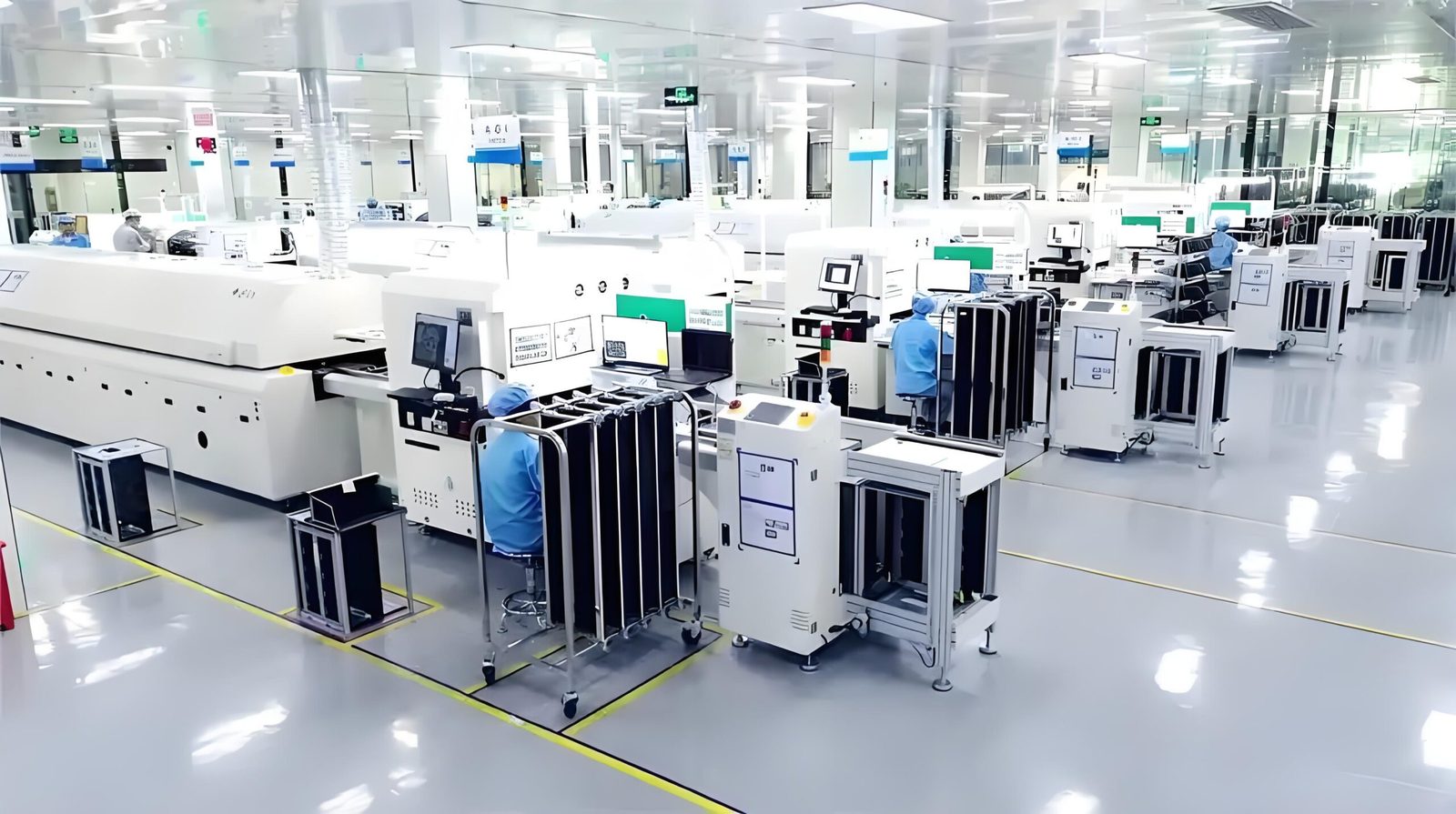

该 SMT 贴片车间导入多条高速贴片、回流焊与 AOI 检测线，元器件与成品 PCBA 对静电放电高度敏感，微小放电即可造成焊点虚接、芯片隐性失效。改造前车间接地与工位器具混用，ESD 风险难以量化管控。
思研科技依据 ANSI/ESD S20.20 与 SJ/T 10694-2022，对车间接地主干、防静电台垫、人员腕带与周转器具逐一排查并出具整改清单，实施整体 ESD 防护改造，使贴片、回流、检测、包装全过程静电防护可测、可查、可追溯。
痛点分析
接地系统不统一
各工位接地电阻差异大，部分点位超出 1Ω 限值，静电荷泄放通道不可靠。
工位器具混用
普通台垫、周转箱与防静电器具混用，表面电阻失控，成为隐性放电隐患。
缺乏在线监测
人员腕带与工位状态无法实时监控，异常无法预警，问题只能事后追溯。
实施方案
01

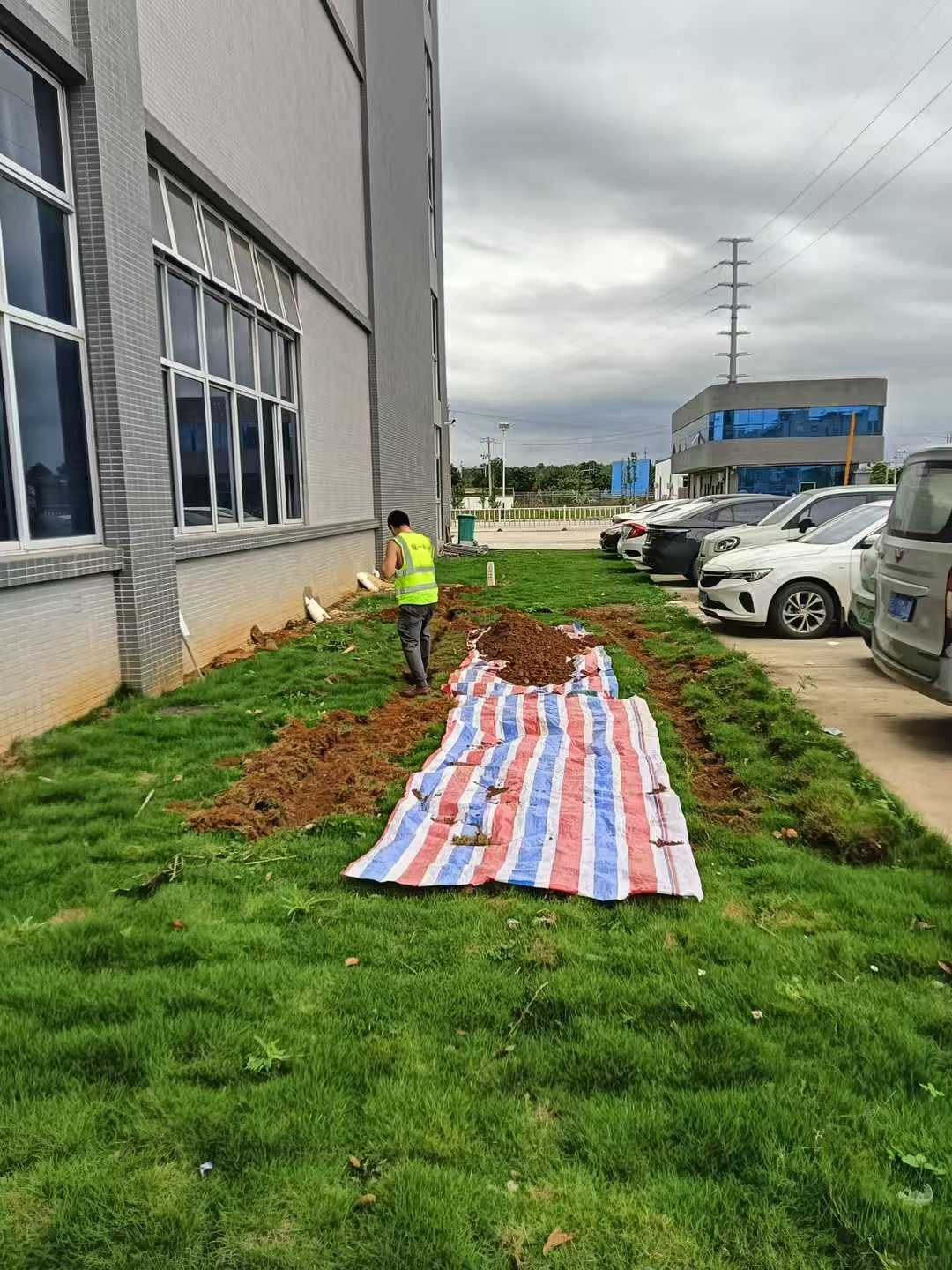

接地系统整改

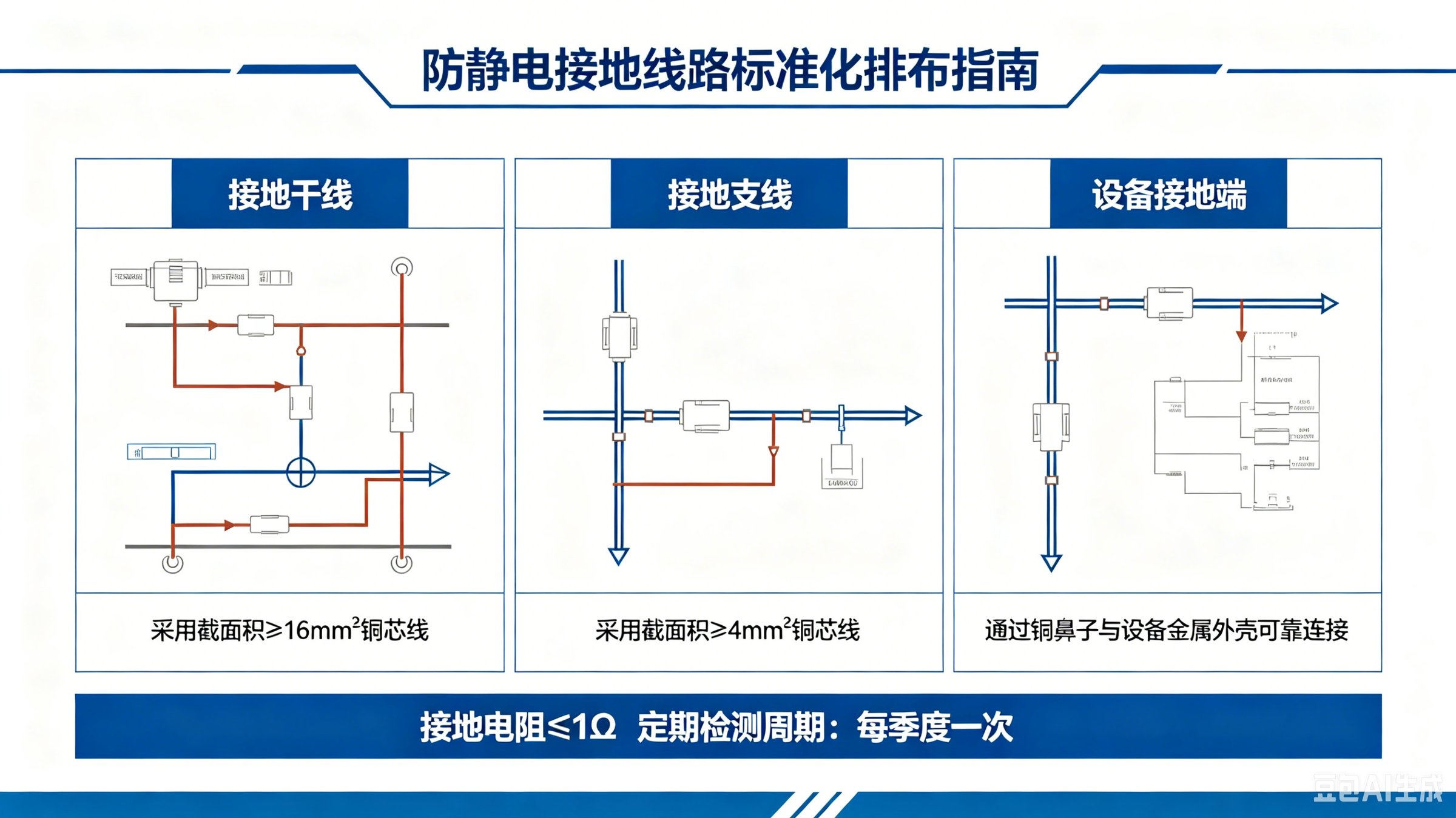

按等电位原则重做工位接地网，接地系统电阻控制在 ≤1Ω，形成低阻抗泄放通道。
02
台面与器具配套
铺设防静电台垫并可靠接地，台面系统电阻控制在 1×10⁶~1×10⁹Ω，器具统一防静电规格。
03

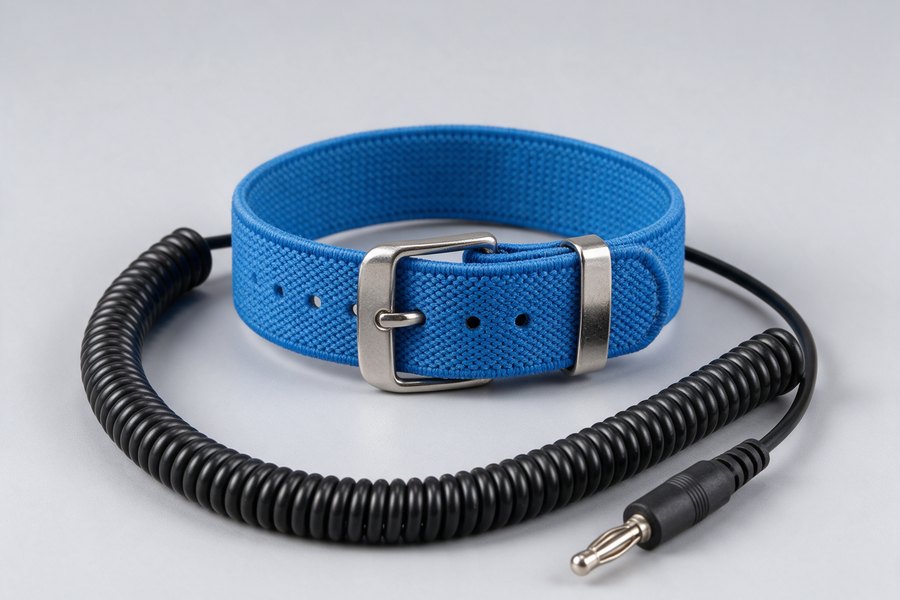

人员在线监测
部署腕带在线监测与离子风机，手环系统电阻 <3.5×10⁷Ω，离子平衡按 ANSI/ESD STM3.1 控制。
04

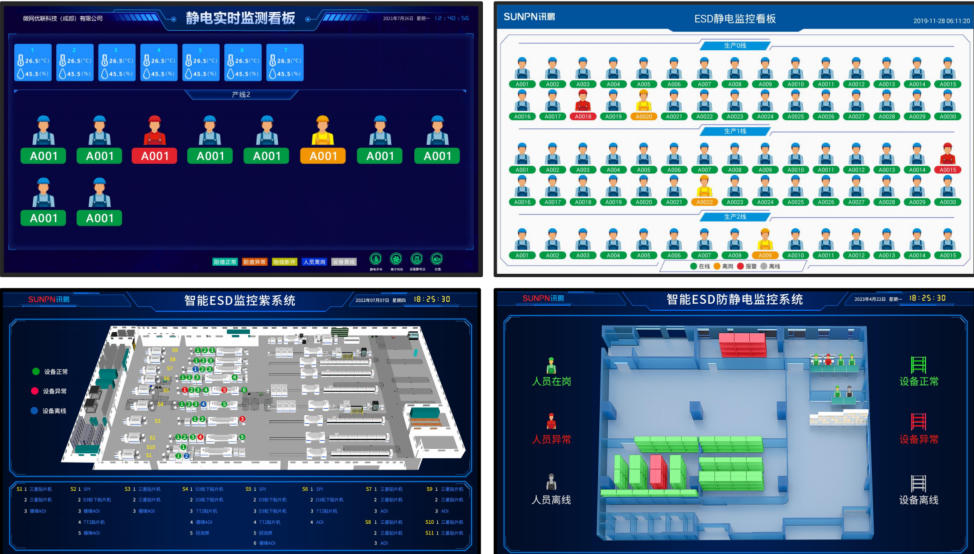

全域智能监控
接入在线静电监控平台，关键工位静电电压 <100V，车间湿度维持 40%~60%RH，异常可预警、整改可追溯。
改善成效
0.6Ω
接地系统电阻
≤1Ω 标准限值内
99.8%
腕带在线率
关键工位全覆盖
100%
器具防静电合格
抽检全部达标
12台
在线监测点位
数据实时上传
改造后车间顺利通过 ESD 稽核，静电防护证据链完整可追溯，产品静电损伤不良显著下降。
对标标准
ANSI/ESD S20.20
SJ/T 10694-2022
IEC 61340-5-1
ANSI/ESD STM3.1
适用场景

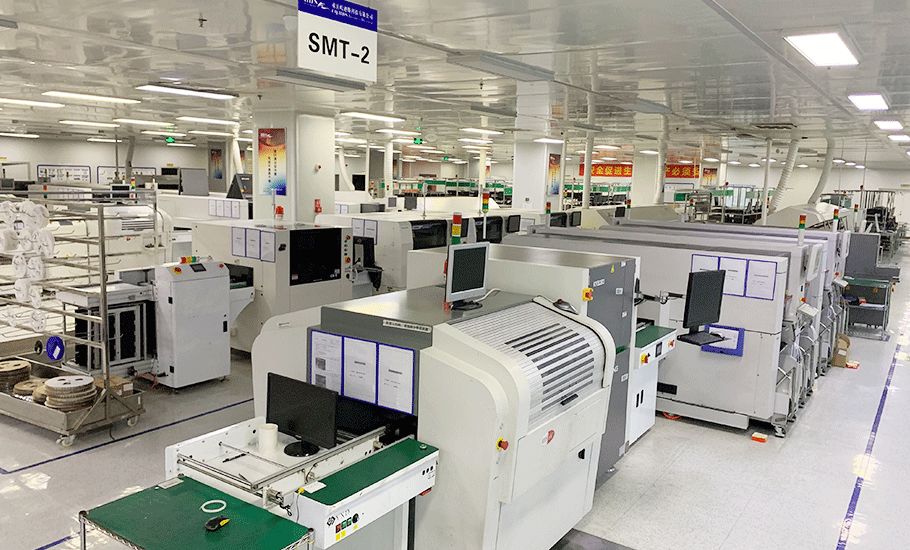

SMT 贴片线
AOI 检测工位
回流焊工位
手工焊接工位
成品包装工位
