电子研发实验室,主营芯片测试、新品研发,实验室空间小、人员流动大、设备与工装繁杂,存在绝缘体随意摆放、接地不规范、研发物料裸放、人员防护意识薄弱等问题,多次出现研发样品静电击穿失效,影响研发进度,且无法满足科研项目ESD合规要求。
2. 核心实施动作(贴合本管控计划)
- 小区域精准划分:在实验室内部划定专属封闭EPA作业区,采用黄黑警示胶带明确边界,设置小型物料暂存区与工具摆放区,杜绝绝缘体与ESD物料混放。

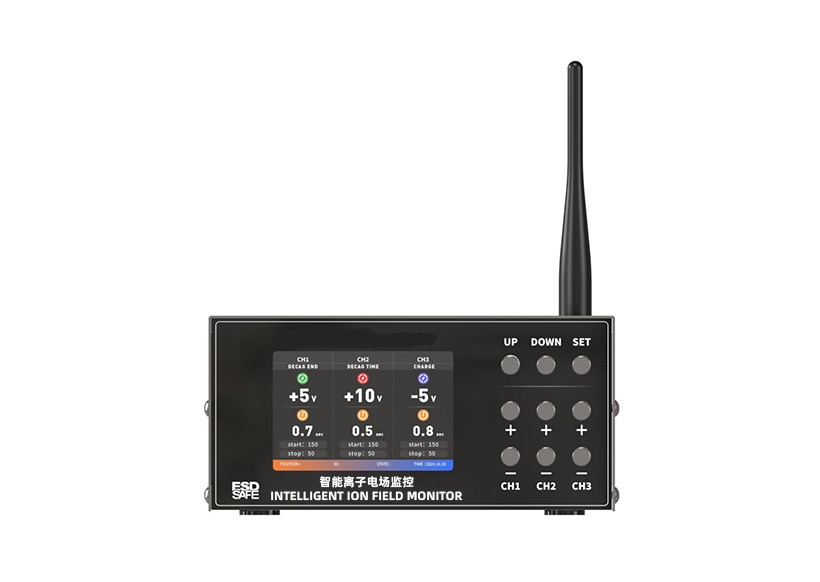

- 精细化环境与设施管控:严控环境湿度30%-70%RH,每日记录;所有实验工装、测试设备单独接地,定期检测表面电阻与接地阻值;配备桌面小型离子风机,实时消除工位静电。
- 人员与物料严管:研发人员、访客均需完成简易ESD培训,穿戴临时腕带与鞋套方可进入;实验样品全程使用防静电收纳盒,严禁裸放暴露,废弃物料及时清理。
- 简化版巡检闭环:制定实验室专属简易巡检表,每日上岗前自查,每周由专人稽核,小问题当场整改,重大异常启动CAPA流程。
3. 实施成效
- 研发样品静电失效问题彻底解决,样品完好率100%;
- 顺利通过科研项目ESD合规验收,实验室管控获得行业认可;
- 形成适合小面积、高流动场景的EPA极简管控模式,易执行、易维护。
